Саморобні жерлиці для зимової ловлі щуки
Не скажу, що ловлею щуки жерлицами в зимову пору року захоплена така вже значна частина рибалок. Але більшість з тих, хто займається подібним промислом щуки, встановлюють на лід саморобні, а не куплені зимові жерлиці, що, в принципі, зрозуміло.
Виготовлені своїми руками рибальські снасті легше підігнати під потрібні параметри і зручність лову щуки в зимову пору року.
Не так уже й важко будь-яку саморобну зимову жерлицу відремонтувати, а то й прямо на лунці, то вдома, замінивши якусь складову їх конструкції на запасну.
Багато саморобні зимові жерлиці для лову щуки рибалками нашої компанії були вдосконалені в процесі їх експлуатації.
У даній темі зацікавлені рибалки можуть не тільки познайомитися з десятком саморобних зимових жерлиц на щуку, але і зробити їх самостійно за запропонованими кресленнями.
Саморобна зимова жерлица на дерев'яній стійці
Тому я б для лову щуки початківцям рибалкам запропонував найбільш надійну в експлуатації зимову жерлицу на дерев'яній стійці, правда, в дещо доопрацьованому вигляді.
В умовах риболовлі виструганий з дерева несе брусок зимової жерлиці даної конструкції встановлюється поруч з лункою і утрамбовується в сніг.
Або під дерев'яну стійку живцевою снасті в льоду сверлится коловоротом, льодобуром або вибивається пешней глуха лунка.
За основу саморобної зимової жерлиці на дерев'яній стійці була взята типова рибальська снасть, виготовлена своїми руками для зимової ловлі щуки і судака з льоду.
Надалі вона була доопрацьована, що відбилося на її зображенні. Нижче даються поради щодо вдосконалення зимової снасті.
Саморобні жерлиці на дерев'яній стійці мають ряд переваг, до яких, в першу чергу, можна віднести повне розбирання, а, значить, компактність при перевезенні.
Зимову жерлицу на високій дерев'яній або саморобної металевої стійці не занесе снігом в сильну заметіль, сигнальний прапорець на ній видно здалеку.
Статті цієї теми на раз доповнювалися новим матеріалом, тому малюнки і фотографії виявилися розкиданими по текстам сторінок. Багато додано пояснювальних креслень і малюнків.
Виготовлення, удосконаленням саморобної зимової жерлиці на дерев'яній стійці повністю присвячена дана сторінка.
Дерев'яні стійки зимових жерлиц

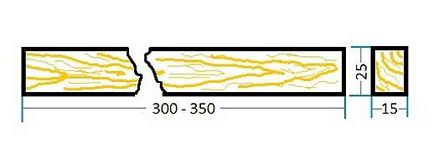

Дерев'яні стійки зимових жерлиц виготовлені своїми руками з соснових брусків, потім пару раз прооліфлени. Перетин дерев'яних брусків - 20х15мм, довжина некритична - 300-350мм.
Під двома верхніми гумовими кільцями уздовж дерев'яної стійки зимової жерлиці пропущений кронштейн котушки.
Нижнє кільце гуми служить для притискання кінця пружини сигнального прапорця до стійки. Дивіться креслення.
Пружина саморобного сигналізатора клювань по курсу зимової жерлиці на лід пропускається під гумові кільця вздовж дерев'яної стійки поруч або поверх кронштейна котушки і знизу упирається в скобу.
Саморобні зимові жерлиці на підставці
Саморобні зимові жерлиці на дерев'яній стійці без підставки мають два суттєвих недоліки.
Як тільки ми заправили снасть живцем і опустили його в лунку, так волосінь починає вмерзати в утворюється в лунці лід, з чим ще можна якось миритися.
Хоча засипана снігом підставка саморобної зимової жерлиці змогла б оберегти жилку від швидкого замерзання води в лунці.
Другий недолік саморобних зимових жерлиц на стійках без горизонтальних підставок, на мій погляд, є більш істотним.
По першому тонкому льоду і при мінімальному покрові снігу немає можливості встановити стійку зимової жерлиці в вертикальному положенні.
Щоб усунути недоліки мені свої саморобні зимові жерлиці на дерев'яній стійці мені довелося допрацювати і виготовити до них підставки.
Виготовлення підставки зимової жерлиці
З приводу виготовлення підставки для зимової жерлиці переніс і збільшив частина малюнка зі статті "Саморобна зимова жерлица на дерев'яній стійці" в цей матеріал.

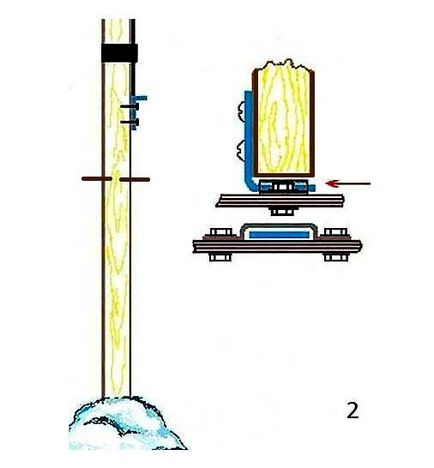

Для виготовлення, а точніше для доопрацювання на всіх зимових жерлицах відпиляв дерев'яні стійки, відступивши вниз на 4-5 см від стопорною скоби - упору пружини сигнального прапорця. На кресленні зліва - по штриховий лінії.
Потім з 4-шарової фанери випиляв підставки саморобних зимових жерлиц у вигляді квадратів зі сторонами 160-180мм. Фанеру слідують пару раз прооліфити.
З алюмінієвого куточка нарізав по ширині дерев'яних стійок відрізки, просвердлив в одержані металевих скобах по парі отворів і закріпив виготовлені скоби на стійках зимових жерлиц так, як показано на кресленні в правій позиції синім кольором.
Між куточком і нижнім зрізом дерев'яної стійки зимової жерлиці залишається щілину, в яку при установці стійки на плоску підставку повинна входити П-образна скоба, показана в нижній позиції креслення сірим кольором.
Дужка кріпитися двома гвинтами з гайками (на фарбу) до виготовленої підставці зимової жерлиці. У нижній позиції показаний вихід (торець) саморобного алюмінієвого куточка в скобі, якщо на неї дивитися по стрілці червоного кольору.
Замість фанери для виготовлення підставок саморобних зимових жерлиц можна використовувати листові пластмаси. Тільки слід мати на увазі, що вони мають більшу, ніж дерево, теплопровідністю. Тому під пластмасовою підставкою лунка замерзне швидше.
Під котушкою в кожній підставці зимової жерлиці слід просвердлити отвір для пропуску волосіні. Для її заводу від будь-якого боку фанери до отвору потрібно провести наскрізний пропил.
Для зручності виготовлення спочатку зробіть в підставці пропив. Потім на кінці пропила під встановленої на стійці зимової жерлиці котушкою просвердлите отвір для пропуску волосіні.
Котушка зимової жерлиці на дерев'яній стійці
Потім за розмірами котушок зробити кронштейни. А за розмірами кронштейна слід вистругати дерев'яні стійки.
Купівельна котушка зимової жерлиці представлена на фотографії. Хоча на багатьох подібних снастях котушки теж саморобні.
Зробити котушку до жерлице для намотування волосіні можна з твердого пінопласту приблизно за тією ж технологією, що описана на наступній сторінці даної теми.
Правда, комплект пінопластових котушок до моїх зимовим на дерев'яних стійках жерлиц точили заводські умільці на малих обертах шпинделя токарного верстата.

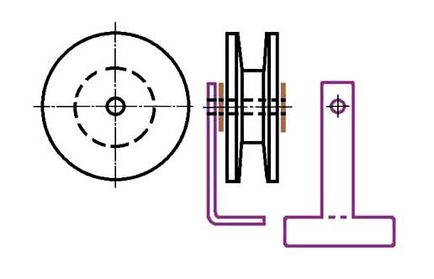

Лист товстого пінопласту можна розрізати уздовж за рекомендаціями статті "Як відрізати пінопласт". Зовнішній вигляд пенопластовой котушки зимової жерлиці і кронштейна для її кріплення на дерев'яній стійці показані на кресленні нижче.
Кронштейн котушки зимової жерлиці
Саморобний кронштейн котушки зимової жерлиці на кресленні забарвлений бузковим цвітом. За пунктирною лінії виготовлений кронштейн слід зігнути під прямим кутом.
Конструкція кронштейна точно така ж, що і на покупних котушках, призначених для кріплення до літніх вудилищам. Тільки кріпильний підставу в поперечному перерізі має не овальну, а пряму форму.
Ширина нижньої на кресленні горизонтальної частини кронштейна котушки повинна бути рівна ширині дерев'яної стійки зимової жерлиці.
Коричневим кольором показані дві широкі текстолітові або гетінаксових шайби, прокладені по обидва боки котушки зимової жерлиці, яка за допомогою гвинта і гайки кріпиться на скобі кронштейна.
Кронштейн можна випиляти або вирубати зубилом з дюралю товщиною 2-3 мм. Можливо в місці вигину метал доведеться отжечь.
В умовах риболовлі кронштейн котушки саморобної зимової жерлиці кріпиться на широкій стороні дерев'яної стійки, виготовленої з соснового бруска відповідного за розмірами перетину.
Підстава кронштейна котушки можна не згинати під кутом 90 градусів (показано на кресленні пунктирною лінією), тоді воно в робочому положенні зимової жерлиці розташуватися за дерев'яною стійкою. Але тоді слід по ширині кронштейна скорегувати товщину дерев'яного бруска стійки.
Як кронштейн котушки, так і пружина сигнального прапорця до дерев'яної стійці саморобної зимової жерлиці кріпляться кільцями гуми від велосипедної камери, під які в бруску можна прорізати неглибокі канавки (на 2 бічних площинах стійки).
Тільки, будь ласка, наріжте кільцями стару велосипедну камеру зі справжньої гуми, а то вони бувають ще литими з м'якою, але мало розтягується пластмаси.
Котушки на дерев'яні стійки саморобних зимових жерлиц можна поставити НЕ саморобні, а дешеві покупні. На момент написання статті вони коштували 10-20 рублів за штуку. А зручні тим, що на них вже є готові ручки для підмотки спущеною з шпулі котушки волосіні.
На наступній сторінці надано рекомендації щодо виготовлення котушок до зимових жерлиц.
