Типові операції з файлами документом це створення, відкриття, збереження, закриття і виклик властивостей документа. Кожен документ зберігається в системі в окремому файлі. Нижче розглядаються всі ці операції.

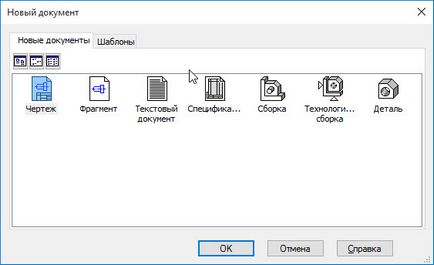

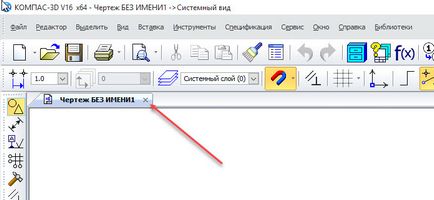

Для створення документа виберіть команду Файл → Створити. У діалоговому вікні Новий документ на вкладці Нові документи необхідно вибрати тип документа. В цьому випадку з'явиться порожній документ з системними настройками раніше в меню Сервіс.

Якщо перейти на вкладку Шаблони. то можна вибрати заздалегідь налаштований шаблон документа певного різновиду. Після вибору натисніть кнопку ОК.

Альтернативний спосіб створення нового документа можливий з панелі інструментів «Стандартна». В цьому випадку необхідно натиснути стрілку списку кнопки Новий документ і вибрати потрібний варіант.

Для відкриття існуючого документа виберіть команду Файл → Відкрити. У діалоговому вікні Файли для відкриття виберіть документ за допомогою пропонованих інструментів навігації по папках і фільтрації вмісту вікна. Відкриття файлів можливо також через Провідник Windows - досить двічі клацнути на необхідному файлі. При спробі відкрити вже відкритий документ програма переключиться на його вікно.

Список останніх відкритих документів міститься в меню Файл. З цього списку завжди можна вибрати і завантажити необхідний документ. Кількість документів в цьому списку можна налаштувати через меню Сервіс → Параметри → Система → Загальні → Відображення імен файлів.

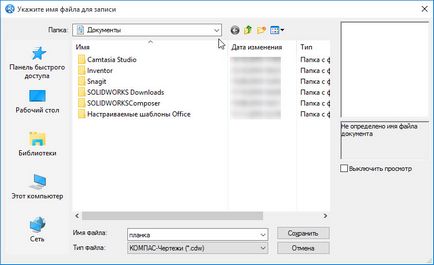

Для збереження активного документа виберіть команду Файл → Зберегти. Якщо документ новий і до цього ніколи не зберігався, то КОМПАС-ЗD запропонує вибрати папку для розміщення документа. При цьому можна змінити ім'я документа і навіть його розширення - якщо зберігати документ, наприклад, в якості шаблону. Якщо документ не є новим і був відкритий з системи, то збереження його відбувається з тим же ім'ям файлу і в ту ж папку, де він розташовувався.

Якщо потрібно зберегти відразу всі відкриті документи, то необхідно скористатися командою Файл → Зберегти всі. Якщо при цьому були створені нові документи, то КОМПАС-3D попросить вказати їх розміщення і імена файлів.

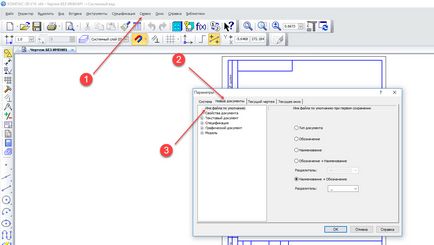

У КОМПАС-3D можна налаштувати автоматичне присвоєння імені файлу за спеціальними критеріями. Налаштування проводиться через меню Сервіс → Параметри. де в розділі Ім'я файлу за замовчуванням можна вибрати спосіб формування імені файлу.

Якщо вибрати варіант «Тип документа», то при збереженні документа ім'я файлу буде взято з типу створеного документа. Наприклад, «Чертеж.cdw» або «Деталь.m3d».

Якщо вибрати варіант «Позначення», то при збереженні документа ім'я файлу буде взято з поля Позначення основного напису створеного документа.

Якщо вибрати варіант «Найменування», то при збереженні документа ім'я файлу буде взято з поля Найменування основного напису створеного документа. Якщо поля Позначення і Найменування не задані, то програма використовує варіант «Тип документа» для формування імені файлу.

При варіантах «Позначення + Найменування» і «Найменування + Позначення» при збереженні документа ім'я файлу буде формуватися з поєднання відповідних полів основного напису.

Для закриття активного документа виберіть команду Файл → Закрити. Якщо зміни в документі не документа були збережені, то КОМПАС-ЗD запропонує це зробити. Якщо документ відображався в декількох вікнах, то будуть закриті всі вікна цього документа. Тому, якщо необхідно закрити лише одне з вікон документа, то зробити це можна за допомогою системної кнопки закриття вікна Windows.

Важливою особливістю документа є його властивості.

В основному це довідкова інформація, розподілена за відповідними вкладках.

Вкладка Загальні відомості містить персональні дані, а також дату створення і зміни документа.

Налаштувати персональні дані можна в меню Сервіс → Параметри на вкладці Нові документи в розділі Властивості документа. Тут же включена опція «Пропонувати заповнення властивостей документа» викликає діалогове вікно властивостей документа при збереженні кожного нового документа.

Вкладка Посилання містить інформацію по всіх зовнішніх файлів, підключеним до цього документа. Можливі наступні типи зовнішніх файлів: бібліотека оформлень, бібліотека фрагментів, бібліотека стилів, бібліотека типів атрибутів, пов'язані специфікації та інші документи, пов'язані деталі і складання.

Вкладка Атрибути з'являється тільки для креслень і специфікацій і містить список типів атрибутів, присвоєних цим документом.

шаблони документів

Шаблон документа - це файл, який містить спеціально налаштований вид документа. У шаблоні можуть бути включені формати, графічні і текстові заготовки і т.д. Шаблони знаходяться в папці <путь установки KOMПAC-3D>/ Templates.

KOMПAC-3D дозволяє зберігати власні шаблони для будь-якого типу документа. Для цього будь-який документ можна зберегти (наприклад, за допомогою команди Файл → Зберегти як), вибравши в діалоговому вікні збереження в якості типу файлу - «Шаблон». При цьому програма автоматично запропонує зберегти його в папці Templates.
