З приходом пластикових вікон і герметичних оздоблювальних матеріалів, гостріше постала проблема провітрювання приміщень. Застояне повітря накопичує пил, вуглекислий газ, вологу і викликає нездужання у мешканців, а також цвіль і грибок на стінах і вікнах будівлі.
Системи вентиляції набагато ефективніше справляються з поліпшенням мікроклімату, ніж просте провітрювання.
Однак енергоспоживання системи може бути вельми відчутним, адже взимку морозне повітря потрібно підігріти, перш ніж він потрапить до людей. Скоротити витрати можна кількома способами. Розглянемо найоптимальніший - як зробити рекуператор повітря для приватного будинку своїми руками.
Принцип роботи рекуператора
Внутрішня конструкція рекуператора дозволяє передавати температуру від виходить з кімнати потоку, що входить з вулиці холодного повітря.
Відбувається ця передача різними способами, але в будь-якому випадку, за допомогою додаткового матеріалу теплообміну, так що два потоку не змішуються (або практично не змішуються).
Наскільки ефективна робота рекуператора, буде залежати від його конструкції, обсягів, які він через себе перекачує і температур за вікном. Але в будь-якому випадку показники значні - від 50 до 91% економії.
Рекуператор корисний в усі пори року - в мороз він повертає тепло в будинок, а влітку, коли на вулиці стає спекотніше, відбувається охолодження потоку та зменшення напруги на кондиціонери.
типи конструкцій
Є кілька основних видів конструкцій рекуператорів:
Пластинчастий - складається із зібраних воєдино листів алюмінію, який володіє найкращими показниками теплопровідності при прийнятній ціні матеріалу. Простий у виконанні, немає рухомих деталей, недорогий. ККД - 40-70%.
Роторний має обертовий вал, який працює від електрики, і два канали з протитечіями. Повітря прогріває частина ротора, вона повертається і передає тепло холодному потоку в іншому каналі.
ККД зазвичай у таких приладів вище, але:
- енергозалежність;
- великі розміри;
- складність відтворення;
- складність ремонту та обслуговування;
- а також те, що потоки трохи, але змішуються ...
... роблять ротор не настільки популярним серед споживачів.
Варіанти з теплоносієм і трубчасті ще більш складні для відтворення в домашніх умовах.

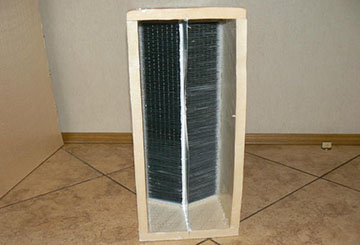

Рекуператор повітря для будинку своїми руками
Пластинчасту модель зробити найпростіше, тому розглянемо її детальніше.
Плюси і мінуси пластинчастого рекуператора
- непоганий ККД;
- простота конструкції;
- доступність матеріалів;
- енергонезалежність;
- немає тертьових елементів, а значить, прослужить довго.
Є й мінуси, про які відразу потрібно знати.
Головна проблема - обмерзання в міцні морози. Це пов'язано з тим, що в приміщенні повітря більш насичене вологою, ніж на вулиці. При звичайних умовах ця волога випадає в конденсат, але в мороз схоплюється, утворюючи шар криги.
Рішень по боротьбі з обмерзанням придумано кілька:
- Автоматичне відведення потоку в обхід пластин, щоб дати можливість теплого повітря відігріти обмерзання (в цей період обігріву приміщення не відбувається).
- Підігрів рекуператора до температури, яка не дає льоду затримуватися (знижується на 20% ККД).
- Касети з целюлози, які вбирають вологу, повертаючи її через сусідній відсік в квартиру. Ефект зволожувача + відсутність конденсату.
- У своєму будинку найпростіше зробити «грунтовий теплообмінник» - трубу подачі закопують нижче рівня промерзання грунту. Протяжність підземного воздуховода - до 50 м. Прийом збільшує ККД, підігріває потік взимку і охолоджує влітку, і це відмінний спосіб боротьби з льодом.
Можна сказати, що целюлозні касети - найкраще рішення, оскільки з їх застосуванням, рекуператор працює в будь-яку погоду, споживання електрики не росте, і не потрібно влаштовувати збірник конденсату і його відведення в каналізацію.
Матеріали для виготовлення
Що потрібно підготувати, якщо вирішено збирати самостійно пластинчастий рекуператор. матеріали:
- Листовий метал (найкраще алюміній, але можна використовувати покрівельне залізо, текстоліт, гетинакс, або стільниковий полікарбонат). Чим тонше буде метал, тим краще пройде теплообмін.
- Рейки дерев'яні для прокладки між пластинками (також підійде пробка технічна або простий шнур). Товщина 2 - 3 мм - чим тонше, тим краще. Ширина - ок. 10 мм.
- Герметик (НЕ кислотний).
- Клей.
- Матеріал для корпусу. Це може бути фанера, метал, МДФ або готова коробка.
- 4 фланця, такого ж перетину, що і труби.
- Мінвата (4 см завтовшки).
- Куточок.
- Металовироби.
- Спеціальний вентилятор або кулер.
Різати деталі належить електроінструментом.
Ширина корпусу буде дорівнює діагоналі майбутнього теплообмінника, а висота залежить від того, скільки пластин планується набрати і якої товщини вони вийдуть разом з рейками.
Виготовляємо рекуператор для будинку - креслення вироби
З металу нарізаються квадрати зі стороною 20-30 см. Потрібно зробити близько 70 штук. Якщо різати по кілька штук відразу, буде швидше і рівніше.
Рейки оліфи, і нарізаються в розмір сторони квадрата (20 або 30 см). Заготовки наклеюються на дві сторони кожного квадрата і залишаються до повного висихання клею. На один квадрат клеїти рейки не потрібно.
Промазиваются клеєм верхні частини рейок, і збирається бутерброд з усіх квадратів. Важливо! Кожен наступний квадрат потрібно повертати під прямим кутом до попереднього. Канали чергуються, лягаючи перпендикулярно, один до одного.
Креслення теплообмінника рекуператорной установки
Клеїться верхній квадрат, без рейок. За допомогою куточків конструкція стягується і фіксується.
Всі щілини обробляють нейтральним герметиком.
Робляться кріплення для фланців.
Теплообмінник вставляється в корпус. Для цього на стінах корпусу робляться напрямні з куточка. Теплообмінник потрібно буде розташувати так, щоб він упирався кутами в бічні стінки (вийде ромб). Конденсат буде стікати в нижню частину. Тут важливо, щоб вийшли два ізольованих простору, а повітря перетинався б тільки всередині пластинчастої конструкції.
Робиться невеликий отвір, в який вставляється шланг, для збору і відводу вологи.
Вирізаються чотири отвори в корпусі, для фланців.
Схема монтажу вентиляції з рекуперацією
Відмінно буде, якщо на вході зробити місце для кріплення фільтрів.
Стіни корпусу відбуваються мінватою.
Тепер можна встановити вентилятор, і вмонтувати агрегат в систему вентиляції.
Монтують готові прилади безпосередньо на стіні або в спеціальній ніші. Рівень шуму залежить від потужності вентиляторів і матеріалу повітропроводів. Але, як правило, він не перевищує шум від роботи комп'ютера.
розрахунок рекуператора
Якої потужності потрібен рекуператор для конкретного приміщення. Формула розрахунків така:
- Qпроізводітельность (метри куб. В секунду).
- L - це кількість припливного повітря, яке повинно надходити по нормам на людину (60 м 3 на годину на того, хто постійно знаходиться в приміщенні, і 20 м 3 на тимчасового відвідувача.).
У дужках - різниця між температурою, яку потрібно досягти і тієї, що надходить з вулиці.
Наприклад, потрібно підігріти повітря на 20 ° С в приміщенні, для якого потрібно 120 м 3 повітря на годину.
Q = 0,335 х 120 х 20 = 800 Вт.
Як дізнатися ККД готового рекуператора
Для цього потрібно зняти заміри температури повітря в трьох точках входу:
- Того, хто вступає з вулиці до рекуперації (tуліч.)
- Надходить потоку в будинок, після рекуперації (tрекуп.)
- Вихід з дому потік до рекуперації (tдом.)
Отриманий результат множиться на 100%
На вулиці + 3 ° С, будинки + 22 ° С, рекуперировать потік + 14 ° С.
ККД = (14 - 3). (22 - 3)
ККД = 11. 19 = 0,57
Отже, ККД цього пристрою, в даних умовах - 57%
У одного і того ж агрегату, при різних умовах, будуть різні показники ККД.
висновок
Практикою доведено ефективність рекуператорів для систем вентиляції не тільки в громадських місцях, а й самих звичайних приватних будинках. Досвідом безлічі майстрів-любителів доведено, що рекуператор цілком можна зібрати самостійно. Прилади виходять не гірше фабричних, але собівартість їх в рази нижче!
