Проводка під гіпсокартоном прокладка дроти в гкл, коробі і на стелі

При обшивці стін гіпсокартоном листи можуть монтуватися на каркас або просто наклеюватися на стіни. Залежно від обраного варіанту електропроводка під гіпсокартоном може прокладатися різними способами, про які ви дізнаєтеся далі.

Якщо ГКЛ встановлюється на каркас. для прокладки кабелю залишається достатньо простору. Тут не потрібно штроблення стін, що є гучної, курній і трудомісткою операцією. Каркасна гіпсокартонна конструкція в цьому випадку має наступні переваги:

• не потрібні спеціальні інструменти;
• прихована комунікація;
• легкість монтажу проводки з фурнітурою.

Якщо немає необхідності в шумо- і звукоізоляції, нерівності стін не надто великі, і до того ж не хочеться втрачати корисний простір, яке «з'їсть» каркас, можна просто наклеїти листи на стіни. В цьому випадку електропроводка прокладається так само, як під шаром штукатурки: необхідно руйнувати стіни і укладати приховану проводку всередині.

Монтаж електропроводки в гіпсокартоні

Розглянемо порядок монтажу електропроводки в найбільш поширеному випадку, коли гіпсокартон встановлюється на каркас.

Для безпечної прокладки прихованої проводки під гіпсокартоном необхідний гофрований шланг. До того ж, якщо протягнути кабель через гофру, після буде простіше зробити його заміну при виході з ладу.

Підготовчі роботи

Перед початком монтажу потрібно підготувати необхідні матеріали та інструменти, а потім зробити деякі маніпуляції з кабелем і гофрой.

Матеріали для монтажу:

• гофрований шланг;
• кабель;
• кліпси;
• дюбелі;
• клемні колодки для з'єднання кінців проводів;
• розподільні коробки, підрозетники для гіпсокартону. вимикачі, розетки.

Кабель для електропроводки слід застосовувати негорючий з маркуванням ВВГнг. Якщо взяти тип з подвійною ізоляцією ВВГнгLS, гофру використовувати не обов'язково.

З інструментів знадобляться перфоратор, дриль, шуруповерт.

Перед монтажем кабель затягується в гофровану трубу.

1. Відміряється гофра і кабель, після чого вони відрізаються до потрібної довжини.
2. Дріт всередині гофри закручується навколо кабелю і обертається ізоляційною стрічкою.
3. Вільний кінець дроту кріпиться до нерухомого предмету, після чого проводиться протяжка: гофра натягується по всій довжині, після чого надівається на кабель.

Прокладка проводки проводиться після установки каркаса під гіпсокартон.

порядок монтажу

Монтаж проводки здійснюється в наступній послідовності:

• Складається схема прокладки з розміткою на базовій стіні положення траси і фурнітури. Кабель прокладається тільки вертикально і горизонтально. Дотримання цього правила допоможе легко визначити його розташування під покриттям - навпаки розеток з вимикачами.
• У стінах свердлити отвори, перше - на висоті від підлоги 20 см, наступні - з кроком 40 см. У них на дюбелі кріпляться кліпси. Фіксація шланга виключає його провисання.
• На кліпси монтується гофра з протягнутим через неї кабелем. Вона проходить за профілями. Якщо вони розташовані близько до стіни, кабель пропускають через отвори каркаса, які слід вирізати. Гофротруба розташовується на відстані від саморізів, які можуть проткнути кабель. Якщо гострі кінці проходять поруч з проводом, їх слід відрізати.
• Розподільні коробки монтуються на стіни або стелю за допомогою дюбелів. Краще встановлювати їх в гіпсокартон пізніше, одночасно з розетками та вимикачами.

Після закінчення розводки проводки на профілі монтуються ГКЛ.

Розміщення вимикачів і розеток

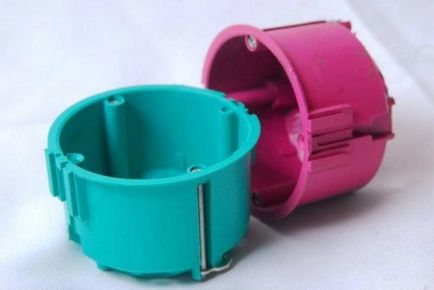

Під розетки і вимикачі на гіпсокартон монтуються підрозетники, спеціально призначені для нього. Їх виготовляють з самозатухаючим пластмаси.

• Отвори потрібного діаметра в листах робляться за допомогою дриля з коронкою.
• Зрізані краю слід обробити ґрунтовкою і розчином шпаклівки. Міцність листа при цьому збільшиться.
• До отворів підводяться кінці кабелів.

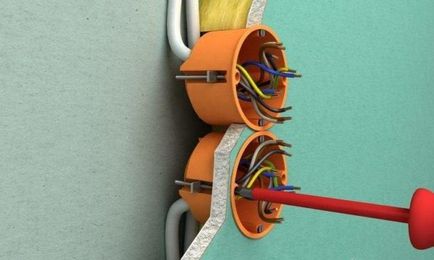

• Подрозетник вставляється і кріпиться в отворі гвинтами з лапками, після чого через нього назовні витягуються дроти. Туго затягувати не слід: можна зруйнувати крихкий матеріал підстави або пластику.
• Розетки і вимикачі вставляються і підключаються після фінішної обробки ГКЛ.

Розподільні коробки також зручно монтувати в гіпсокартон. Тоді до проводів буде доступ зовні.

Особливості електропроводки в ванній кімнаті

У вологих приміщеннях проводка в гіпсокартонних конструкціях має відмінності від звичайної. Тут не завадить консультація кваліфікованого електрика.

До проводці ставляться такі вимоги:

• розподільна коробка і вимикач встановлюються за межами приміщення;
• розетки розміщуються не ближче 65 см від джерела води;
• електроприлади вибираються водозахисного типу і заземлюються;
• лінія харчується від окремого автоматичного вимикача з пристроєм захисного відключення;
• заземлювальна шина і металеві провідні елементи (полотенцесушитель, труби, водостік, електроприлади) об'єднуються в систему зрівнювання потенціалів.

Прокладка проводки в підвісній стелі

Спосіб відрізняється від монтажу всередині стінових конструкцій. Для підводки до одиничного світильника кабель підводиться до верхньої кромки стін. У стельових ГКЛ свердлити отвори, в них вводиться кабель і проштовхується до виходу. Таким чином його можна протягнути на кілька метрів.

Якщо точок виходу багато, робота проводиться після монтажу каркасу і до кріплення гіпсокартону. Якщо стеля вже змонтований, листи доведеться зняти.

Послідовність робіт буде наступною:

1. Складається схема прокладки проводки, де зазначаються всі точки розподілу електричних елементів. Потім вона у вигляді розмітки переноситься на місце монтажу.
2. Кабель можна прокладати по стінах, але краще кріпити на кліпси або перфоровану металеву стрічку до стелі. Потім він вертикально спускається до світильників, розеток, вимикачів.
3. Останнім етапом є підключення проводів до електричних точок через встановлені підрозетники.

висновок

Прихована проводка в гіпсокартоні буде успішно прокладена, якщо правильно виконувати всі етапи монтажу. Робота робиться в процесі чергового ремонту. Проводка буде служити довго, якщо попередньо складена і розрахована схема і правильно вибрані комплектуючі.
