Опис схеми:
Цей простий амперметр і вольтметр зроблені на доступних і не дорогих радіодеталях і містить їх мінімальне число. Для зменшення вартості конструкції застосовані звичайні діодні семисегментний індикатори із загальними катодом і контролер PIC16F690. На входах напруги і струму стоять підлаштування резистори для калібрування.
Схема збирається легко і працювати починає відразу. Трёхразрядние індикатори можна замінити на однорозрядні, як це зробив я, через їхню відсутність. Я поставив індикатори SC56-11 і моя печатка зроблена під них.
Перемикач, підключений до 4-ї ніжці контролера призначений для перемикання типу цифрової фільтрації сигналу з датчика струму. У лівому положенні прилад просто усредняет отримані дані (аналог RC-ланцюжка). У правому положенні амперметр працює як піковий детектор. Так наприклад при роботі GSM модуля середній струм споживання становить 0,2 А. Але режим пік-детектора дозволяє виміряти кидки струму в моменти передачі, які доходять до 2А.

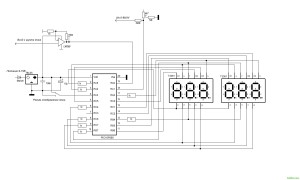

Схема вольтметра і амперметра.

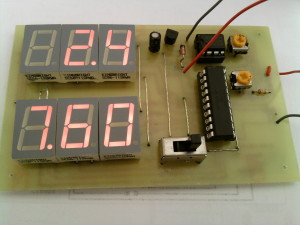

Вид готового вольтметра і амперметра.
Печатка для однорозрядних семисегментний індикаторів з загальним катодом.

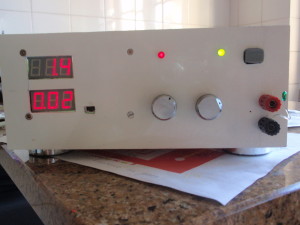

А це вольтметр і амперметр вже встановлений в блок живлення.
