Прокладка трубопроводу методи і технології
Розвиток промисловості і сучасного міського господарства абсолютно неможливо без використання трубопроводів різного призначення. Безперебійна робота систем опалення водопостачання, каналізації, газових, нафтових магістралей і т. Д. Може бути забезпечена тільки за умови дотримань покладених технологій і нормативів під час їх прокладки. Способів збірки трубопроводів існує безліч.
Які технології можуть використовуватися
Існують наступні основні методи прокладки трубопроводів:
- Відкритий спосіб передбачає складання магістралей по опорах, а також в непрохідних і прохідних колекторах.
- Закритий або безтраншейний спосіб. Передбачає прокладання трубопроводів під землею без попереднього розтину грунту.
- Прихований спосіб. В цьому випадку труби тягнуться по виритих траншей.
Для складання магістралей в залежності від особливостей середовища, що транспортується, методів монтажу і зовнішніх умов можуть використовуватися труби, виготовлені з різних матеріалів: бетонні, металеві, пластикові, керамічні, азбестові. У містах прокладання трубопроводів водопостачання може здійснюватися в одній траншеї з іншими комунікаціями (магістралями опалення, кабельних мереж, і т. Д). При цьому допускається використання як траншейною, так і канальної технології.
Особливості відкритого способу прокладки трубопроводів
За такою методикою може проводитися прокладка трубопроводів опалення, водопостачання, каналізації і т. Д. Використання під магістралі непрохідних каналів в порівнянні з траншейним методом має одну незаперечну перевагу. Прокладені в них труби не піддаються тиску грунту під час пучения або зрушень, а отже, служать довше. Недоліком цієї методики вважається утруднений доступ до магістралей при необхідності їх ремонту.
Прокладка трубопроводу в прохідних каналах обходиться дорожче. Однак в цьому випадку фахівці обслуговуючих компаній мають можливість доступу до магістралей без необхідності проведення земляних робіт.
Над поверхнею землі труби зазвичай прокладають тільки в невпорядкованих районах населених пунктів, в якості тимчасових магістралей і т. Д. Опорами під них можуть служити різного роду бетонні і металеві конструкції, естакади, стіни споруд і т. Д.
Способи прокладки трубопроводів в містах можуть бути різними. Але в будь-якому випадку магістралі по населеним пунктам тягнуть поза зоною тиску в грунті від споруд і будівель. Це сприяє збереженню фундаментів в разі прориву. Всі підземні міські інженерні комунікації поділяють на три великі групи: магістральні, транзитні і розподільні. До першого різновиду відносяться всі основні комунікаційні мережі населеного пункту. Транзитні трубопроводи проходять по території міста, але ніяк в ньому не використовуються. Розподільними називають магістралі, що відходять від основної безпосередньо до будівель.
Прихований спосіб прокладки
Будівництво трубопроводів за цією методикою виконується найчастіше. Основною перевагою прокладки труб в траншеях є її відносна дешевизна. Однак технологія збірки в даному випадку повинна дотримуватися неухильно. Адже доступ до труб в даному випадку утруднений і слід домогтися того, щоб ремонт трубопроводу був потрібний як можна рідше.
Правила проведення робіт при прихованій прокладці
Траншеї під магістралі можуть використовуватися мелкозаглубленние або глибокі. У першому випадку закладка трубопроводу проводиться на 50-90 см. При використанні глибокого способу траншеї викопують нижче промерзання грунту. Прокладка трубопроводу промислового може проводитися на глибині до 5 м. Правила при укладанні магістралей дотримуються такі:
- Якщо грунт щільний, труби укладаються безпосередньо на нього.
- При прокладанні на глибині понад 4 м, або якщо труби виготовлені з не дуже міцного матеріалу, влаштовують штучну підкладку. Так само роблять за умови складання магістралей в складних гідрогеологічних умовах.
- Дно траншів готують таким чином, щоб труби стикалися з ним на всьому протязі. Наявні порожнечі засипають місцевими грунтами або піском.
- При наявності ґрунтових вод в найнижчих місцях влаштовують приямки для їх відкачування.
Прихований спосіб прокладки: особливості технології
Технологія складання магістралей вибирається в тому числі в залежності від того, труби з якого матеріалу використовуються. Полімерні зварюють по кілька штук (до довжини 18-24 м) безпосередньо біля об'єкта зберігання, а потім доставляють до місця прокладки. Тут в літній період часу їх збирають в безперервну нитку, після чого поміщають в траншею. Монтаж проводиться за допомогою пересувних зварювальних установок. Взимку труби укладають в траншею по одній і з'єднують склеюванням або за допомогою гумових кілець.
Будівництво трубопроводів керамічних по ухилу виробляють зверху вниз. Перед початком монтажу труби оглядають на наявність сколів. З'єднують їх розтрубним методом з ущільненням бітумної пасмом і пристроєм замка з цементного розчину. Приблизно так само укладаються і бетонні труби. В якості ущільнювача в даному випадку може використовуватися гумове кільце.

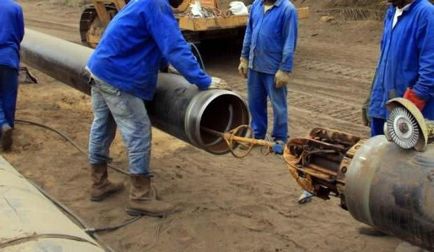

Асбоцементні магістральні трубопроводи з тиском до 0,6 МПа збирають із застосуванням двухбуртних асбоцементних муфт, а з тиском до 0,9 МПа - з використанням чавунних фланцевих. Безнапірні трубопроводи ведуть із застосуванням циліндричних муфт. Сталеві магістралі прокладають з використанням зварювання.
Безтраншейний метод
Прокладка трубопроводу цим способом використовується в основному при неможливості складання по прихованої технології. Наприклад, саме так тягнуть магістралі під жвавими автотрасами, залізницями, зовнішніми інженерними комунікаціями і т. Д. Існують наступні методи безтраншейної прокладки трубопроводів:
- проколом;
- продавлювання;
- горизонтальним бурінням;
- щитової проходки.
Прокладка методом проколу
За цією технологією тягнуть магістральні трубопроводи на суглинних і глинистих ґрунтах. При її використанні можна прокладати трубопроводи довжиною до 60 м. Полягає ця методика в наступному:
- на трубу надівається сталевий наконечник;
- на певній відстані від перешкоди викопують котлован і встановлюють в нього гідравлічний домкрат на опорах;
- в котлован опускається труба зі вставленої в неї трубою меншого діаметра - «шомполом»;
- проводиться поетапний прокол грунту.
При використанні цієї методики земля назовні не виймається. В процесі проколу вона просто ущільнюється по колу труби.
Метод продавлювання і технологія щитової проходки
Ці технології також досить-таки часто використовуються при необхідності складання трубопроводів під перешкодами. Прокладка трубопроводу методом продавлювання дозволяє долати перешкоди довжиною до ста метрів. Труба в даному випадку відкритим кінцем продавлюється в грунт. Утворюється при цьому всередині неї земляна пробка видаляється.
Прохідницький щит складається з опорної, ножовий і хвостовій частині. Друга забезпечує зрізання породи і поглиблення конструкції в масив. Опорна частина має вигляд кільця і призначена для додання конструкції необхідної жорсткості. У хвостовій частині розташований пульт управління щитом.
Направлене горизонтальне буріння
Цей метод вважається найбільш витратним. Але у нього є одна безумовна перевага. З використанням такої технології можна проходити навіть самі щільні грунти. Буріння в даному випадку проводиться спеціальними штангами, з'єднаними шарнірами. Здійснюватися проходка може зі швидкістю 1,5-19 м / ч. На жаль, цю технологію можна використовувати при наявності на ділянці грунтових вод.
Таким чином, вибір методики прокладки трубопроводів залежить від особливостей ґрунту, матеріалу виготовлення труб, через виробничу необхідність. У будь-якому випадку технології складання магістралей повинні дотримуватися в точності. Якісний трубопровід - гарантія безперебійної роботи промислових підприємств і міських комунальних мереж.
