Поставив sony xav-712bt
alexmiki був більше 1 місяця тому

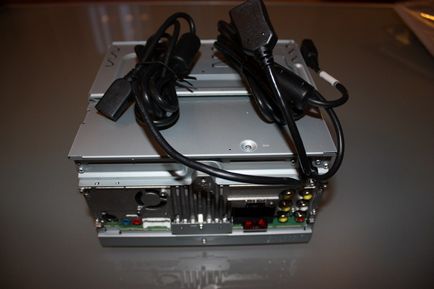

Мафон, вид ззаду
Правильно ... Два довжелезних шнура USB, що не відключити від магнітоли. Я вирішив ці шнури вивести в підлокітник. Тепер для того щоб мені витягнути магнітолу, необхідно розібрати центральний тунель. Ну да вистачить про це чудо, давайте розповім про установку.
Фоток я зробив не багато, так як процес установки мене сильно втомив. До того ж робив все в темному приміщенні і всюди лазив з перенесенням, погано було видно. Тому робив фотки тільки в найважливіших випадках.
Отже:
1. Купуємо перехідник з роз'єму Mitsubishi на ISO. На фото нижче:
ISO перехідник в упаковці
ISO перехідник без упаковки
Коштує він в районі 200 рублів, підключається пін-пін без проблем.
2. Купуємо інструмент для зйомки обшивок і панелей (пластик).
Інструмент для зняття панелей
Інструмент варіант 2
Ціна 300-400 рублів. Хороший тим, що не дряпає пластик. Легко знімати кліпси.
3. Купуємо ізоляційну стрічку і антискрип, стяжки і пива. Втім останнім на розсуд.
4. Знімаємо передню панель (клімат і магнітола). Починаємо знімати з правого краю, так найлегше. Далі витягуємо її і допомагаємо знімачем. Там прості засувки, все просто, головне тягнути не різко, але наполегливо.
Знята передня панель
Але швидко її не тягніть на себе, як зніміть відразу акуратно відстібати роз'єми клімату і аварійки. Всього три роз'єми на фото їх добре видно. Акуратно, там засувки в середині кожного роз'єму, на них потрібно натиснути, просто пальцями, вони знімаються просто.
Знята передня панель вид зсередини.
5. Знімаємо магнітолу, для цього відкручуємо чотири самореза, на яких вона закріплена. Не бійтеся, вона не впаде, у неї зверху два штиря, вони не дадуть їй впасти, поки Ви відкручує магнітолу.
6. Акуратно виймаєте магнітолу і отстиковиваете роз'єми з її торця, повністю витягнути не вийде, дроти досить короткі, тому акуратно виймайте три роз'єми: антени - просто витягується без фіксації, головний роз'єм - є фіксатор нащімаете на засувку і акуратно тягнете і роз'єм USB, маленький фіксатор начебто є у нього. Все магнітола знята.

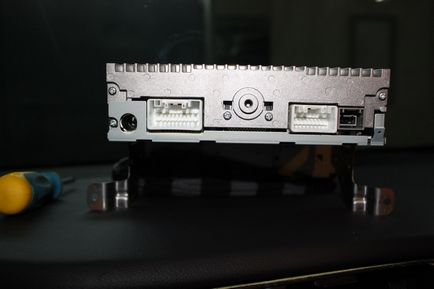

Штатна магнітола вид ззаду.
7. Я використовував кріплення від штатної магнітоли, для цього його від'єднав і прикрутив до нової. Тут все просто, дивіться на фото.
Штатна магнітола і її кріплення вид збоку.
8. Далі все залежить від того куди Ви хочете прокинути шнури для периферії (USB, HDMI). Я вирішив все заховати в підлокітник і тому розбирав підлокітник і обшивку центрального тунелю. Якщо Ви будете прокидати в бордачек, то Вам простіше, нічого розбирати не потрібно.
У моєму ж випадку:
9. Знімаємо підлокітник, для чого беремо торцевої ключ на 10 викручуємо чотири болта на дні підлокітника. Акуратно тягнемо підлокітник вгору, але не смикаємо, наше завдання від'єднати дві засувки, якими він кріпитися до обшивки тунелю. Як тільки вони відчепилися, завалюємо його в сторону задніх сидінь і від'єднуємо дроти USB і розетки. В принципі вони можуть самі знятися, там немає суворих засувок.
10. Йдемо в район педального вузла і там знаходимо і знімаємо кліпсу обшивки центральної стійки, вона над педаллю газу, і трохи правіше ближче до нас саморіз викручуємо його. Теж саме робимо і з боку пасажира.

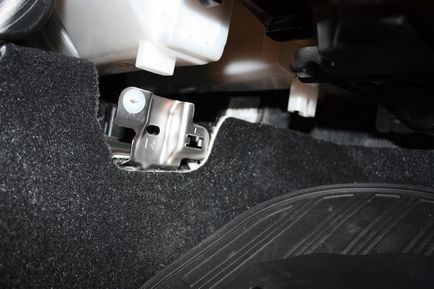

Знята обшивка зліва від ніг переднього пасажира.
Далі тягнемо обшивку на себе, вона кріпитися до обшивки центрального тунелю двома засувками. Вони повинні відщепнути без великих зусиль. Далі відкручуємо по два самореза кріплення обшивки центрального тунелю. Вони білі їх відразу побачите, як зніміть обшивку центральної стійки.
11. Тепер відповідальний етап, потрібно зняти обшивку центрального тунелю. Під ручником є заглушка, знімаємо її вгору, вона на засувках. З боків є кілька засувок, необхідно їх отщелнуть методом трохи потягнути обшивку убік, зрозумієте як вийти. Тягнемо обшивку центрального тунелю назад в бік корми і трохи вгору, вона вийде з пазів і зійде з засувок, ручку варіатора перемикаємо в нейтраль (N), інакше не зніміть обшивку, ручка буде заважати. Не тягніть відразу обшивку вгору. необхідно від'єднати дроти на кнопку 4WD і обігріву попи. Отщелкивали їх, там фіксатори, але не міцні і знімаємо обшивку.
Знята обшивка центрального тунелю.
Знята обшивка центрального тунелю 2
На цьому в принципі все. Далі пхає дроти, я зробив дірку в підлокітнику збоку внизу, просунув туди дроти.
Збірку проводимо в зворотному порядку.
12. Найголовніший момент, в даній магнітоли варто CAN модуль, тому як тільки Ви її вимкніть у Вас загориться Check Engine, помилка буде про те що втрачено зв'язок з пристроєм по шині CAN, її потрібно скинути. Це можете зробити в сервісі або за допомогою ODB2 адаптера. Але друге Ви робите на свій страх і ризик, я Вам про це не говорив, просто сказав, що така можливість є ...
Якщо є питання пишіть. Я не ставив заглушку і штатний кріплення не підійшов для даної магнітоли, вона стоїть криво. Буду думати, як це виправити або поміняю даний апарат на Pioneer.
На останок кілька фоток магнітоли:
Магнітола без рамки
upd: Сьогодні вранці зловив помилку на магнітоли. Мені здається китайські Мафон краще працюють.
Помилка на магнітоли, отрубился програвач, Sony глючить ...
