Сім'япроводи і тукопроводи
Для подачі насіння і добрив від висівних апаратів до сошників на деяких сеялках застосовуються семя- і тукопроводи (рис. 5.4). Вони не повинні міняти своє внутрішнє перетин при копіюванні сошниками грунту.
Спірально-стрічковий семяпровод виготовлений із сталевої стрічки, може стискуватися, розтягуватися, згинатися. Воронкоподібний Тукопроводи складений з окремих воронок, з'єднаних ланцюжками. Стиснення і вигин його обмежені. Спірально-стрічкові семяпроводи і воронкоподібні тукопроводи в останні роки в РБ не випускаються.
Мал. 5.4. Сім'япроводи і тукопроводи:
а - спірально-стрічковий; б - трубчастий; в - воронкоподібний; г - гофрований.
Трубчастий прозорий семяпровод виконаний з полімерних матеріалів, легкий, дешевий.
Гофрований семя- і Тукопроводи може стискуватися, розтягуватися, згинатися. На відміну від трубчастих НЕ гофрованих не деформується при бічному відхиленні. З метою контролю за нормальною роботою гофровані семяпроводи в останні роки також виготовляються прозорими.
Леміш утворює в грунті борозенку, в яку падають насіння. Сошники повинні відкривати борозенки однаковою заданої глибини; не виносити нижні шари грунту на поверхню, щоб уникнути втрати вологи; ущільнювати дно борозенки для відновлення капілярності грунту; не порушувати рівномірності потоку насіння; при посіві насіння, паростки яких можуть пошкоджуватися туками, утворювати між насінням і добривами грунтову прошарок.
На сеялках застосовують сошники (рис. 5.5; 5.6) з гострим, прямим і тупим кутом входження в грунт. До сошників з тупим кутом входження в грунт відносять дискові, кілевідние, полозовідние, з гострим - анкерні, з прямим - трубчасті і Лапова.
Мал. 5.5. Схеми сошників:
а - дисковий; б - кілевіднимі; в - полозовідний; г - анкерний; д - трубчастий; е - лаповий; Vм - напрямок руху.
При роботі сошників з тупим кутом входження в грунт ущільнюється дно борозенки в результаті волога по капілярах надходить з нижніх шарів грунту до насіння.

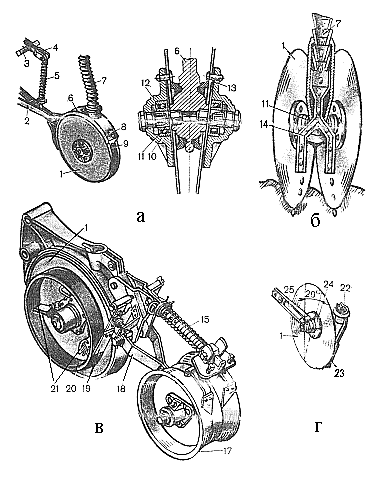

Мал. 5.6. Дискові сошники:
а - дводисковий однорядковий; б - дводисковий двухстрочний (вузькорядного); в - овочевий дводисковий однорядковий з обмежувальними ребордамі; г - однодисковий однорядковий; 1 - лівий диск; 2 і 18 - повідці; 3 - вал підйому сошників; 4 - вилка підйому; 5 - штанга з пружиною; 6 - корпус сошника; 7 - семяпровод; 8 - кільце для шлейфу; 9, 16, 19 і 23 - чистики; 10 - шарикопідшипник; 11 - вісь; 12 - фігурна шайба; 13 - ущільнююча прокладка; 14 - делительная воронка; 15 - штанга з пружиною; 17 - каточек; 20 - реборда; 21 і 25 - кронштейни; 22 - воронка; 24 - маточина.
Переваги сошників з гострим кутом входження в грунт - велика стійкість ходу по глибині; сошники з тупим кутом входження в грунт при зустрічі з міцними грудками грунту виштовхуються вгору.
Анкерні сошники застосовують на вологих ґрунтах, грунтах нормальної вологості і без бур'янів. Вони добре ущільнюють борозенку, що сприяє підняттю вологи до насіння.
З дискових сошників на сеялках застосовуються дводискові однорядкові, дводискові дворядкові, дводискові однорядкові з ребордами і однодискові однорядкові сошники.
В останні роки широко застосовуються сошники з обмежувачами загортання насіння (наприклад, у вигляді кілець-реборд), які можна використовувати для всіх культур, як дрібносем'яних, так і крупносемянних.
Трубчасті і Лапова сошники застосовують, в основному, на грунтах, схильних до вітрової ерозії. Лапова сошники застосовують також для рядового і смугового посівів овочевих культур.
Призначені для закриття грунтом насіння, що надійшли в борозенки, пророблені сошниками. Загортачем можуть бути різних конструкцій. Найчастіше застосовуються загортачем у вигляді пружних боронок, кілець, ланцюгів, пластин, боронок з жорсткими зубами. Крім заповнення борозенок, ці пристрої вирівнюють поверхню грунту.
