на прикладі ДБЖ виробництва APC, Lighthouse і MGE
Сумісність комплектуючих і устаткування є важливою складовою коректної роботи системи в цілому, але при цьому - не менш важливою частиною зручності користування комплексом всіх програмно-апаратних засобів, що включають, як сам ПК, так і навколишнє периферію. У світі комп'ютерного обладнання процес уніфікації і створення єдиних стандартів йде постійно. Тут також варто згадати інтерфейси з можливістю "гарячого підключення", тобто при працюючому комп'ютері, одним з перших універсальних інтерфейсів, що підтримують такий вид підключення, є USB - Universal Serial Bus. Дана шина теж не відразу завоювала собі місце під сонцем, проте зараз важко уявити собі комп'ютер без підключеного хоча б одного USB-пристрої. Що добре в цій ситуації - протокол і шина стандартизовані, і практично всі пристрої, що підключаються з їх допомогою, автоматично, тобто без участі користувача, орієнтуються найбільш поширеною на сьогодні ОС Windows XP, а більшість і додаткових драйверів не вимагають.
Що це таке? Як виглядає його використання з точки зору обладнання та кінцевого користувача? На ці питання ми і спробуємо відповісти. Отже, по порядку ...
Стандартизує Smart Battery взаємодія акумуляторних батарей, їх зарядних пристроїв, керуючих контролерів, операційних систем, а також протокол передачі даних. Тобто підтримуються пристрої, що мають в своєму складі АКБ або призначені для роботи від них. В основному даний стандарт стосується портативних пристроїв, де, до слова сказати, він використовується дуже активно - переважна більшість що випускаються сьогодні ноутбуків його підтримують. Але до пристроїв з вбудованими акумуляторами відносяться також і джерела безперебійного живлення або скорочено ДБЖ (UPS), і відповідно, призначені вони для звичайних ПК, взаємодія останньої пари ми сьогодні і розглянемо коротко.
трохи теорії
Стандарт Smart Battery включає в себе кілька розділів:
System Management Bus Specification (SMBus) (PDF. 600kb)
Дана специфікація описує роботу системної шини, призначеної для передачі даних і керуючих команд.
Smart Battery Data Specification (SBDS) (PDF. 139kb)
Специфікація описує протокол передачі даних, а також включає загальний опис стандарту Smart Battery.
Smart Battery Charger Specification (SBCS) (PDF. 103kb)
Дана специфікація описує процес зарядки і зарядні пристрої.
Smart Battery Selector Specification (SBCS) (PDF. 64kb)
Опис перемикача батарей, використовуваного для перемикання між незалежними комплектами АКБ.
Smart Battery System Manager Specification (SBCS) (PDF. 61kb)
Специфікація описує керуючий пристрій високого ступеня інтеграції, що виконує кілька функцій, зокрема, - контролера і селектора батарей.

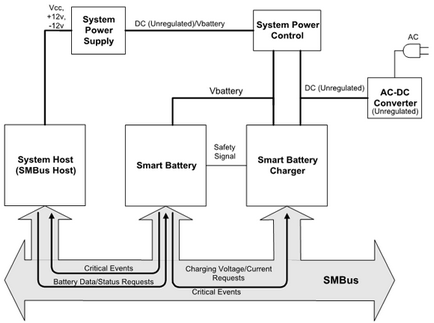

Позначення на схемі
Для взаємодії Smart Battery пристроїв і операційної системи, остання повинна підтримувати в повному обсязі специфікацію ACPI і мати програмний модуль підтримки стандарту Smart Battery.
Як це виглядає?

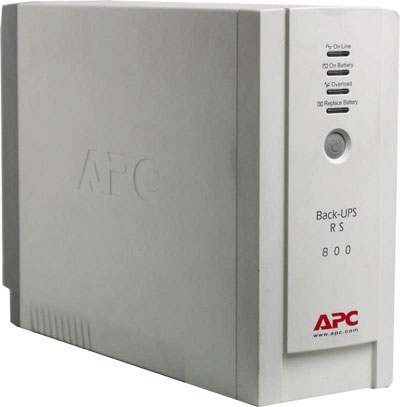

Для тестування ми скористаємося декількома ДБЖ:- APC BR 800
Всі три ДБЖ підключаються до ПК для передачі даних за допомогою інтерфейсу USB.
Перед підключенням дата-кабелю подивимося, як виглядає пункт Електроживлення з Панелі управління Windows XP.
Тепер підключимо перший ІБП і подивимося, як він визначився в Менеджерові пристроїв (Device Manager) Windows XP.
Як можна помітити - з'явилося два пристрої:- батарея
- American Power Convertion USB ДБЖ
Тут ми бачимо певні зміни. Замість однієї вкладки ДБЖ з'явилося дві - Індикатор батарей і Сигналізація, а на вкладці Схеми управління електроживленням з'явилося додаткове поле При харчуванні від батарей. що в свою чергу підтверджує, що джерело визначився, як джерело живлення на акумуляторах.
Продовжимо наше невелике дослідження. Тепер черга Lighthouse Pro 1000 проявити свої здібності. Підключаємо ...
Менеджер пристроїв поповнився двома новими девайсами:- USB HID-контролер
- HID-контролер
Тут перший пункт - контролер USB інтерфейсу ДБЖ, що представляє собою транслятор USB to COM, а другий, швидше за все, основний контролер ДБЖ. Як можна помітити Windows XP в ДБЖ Lighthouse Pro 1000 батарею не пізнав, на жаль. Кинемо фінальний погляд на вкладку Параметри електроживлення.
Ніяких змін в порівнянні з варіантом Default, тобто без підключеного ІБП, тут не спостерігається. Відповідно будь-які настройки батарейного живлення і інформація, що отримується з ДБЖ, тут недоступні.

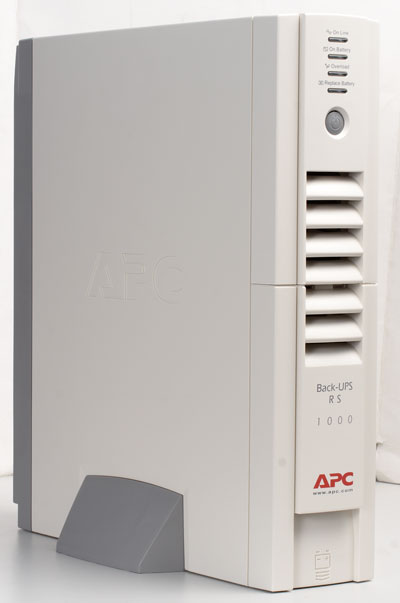

Підключаємо чергового учасника тестування - ДБЖ APC BR 1000.
В цьому випадку в Device Manager з'являються:- батарея
- American Power Convertion USB ДБЖ
Тобто ДБЖ пізнаний операційною системою, як пристрій з батарейній підтримкою, втім, так само, як і в першому випадку з APC BR 800. Тепер подивимося на пункт Електроживлення.
Налаштування для роботи з ДБЖ доступні в повному обсязі.
На черзі джерело безперебійного живлення виробництва компанії MGE (Франція).
D Device Manager з'явилися:- батарея
- MGE USB ДБЖ
Тобто, як і в випадку з ДБЖ виробництва APC, визначена стандартна батарея і USB ДБЖ. Дивимося на вміст пункту Power managment.
Налаштування для роботи з ДБЖ доступні в повному обсязі.
Отже, що нам дає підтримка Smart Battery в ДБЖ?
Універсальність і зручність. Якщо ИБП підтримує даний стандарт, то можна цілком обійтися без стороннього програмного забезпечення. ОС Windows автоматично визначає його як батарею і дозволяє взаємодіяти з нею на програмному рівні.
Відсутність помилок і підтримка. Стороннє ПО для джерел безперебійного живлення буває різної якості і рівня, тому іноді може викликати помилки і збої, та й буває так, що пристрій ще працює, а ПО для нього давно не оновлюється і підтримка нових ОС йому просто не світить.
Також можливо (за умови підтримки Smart Battery, зрозуміло) використання універсальних програм для моніторингу стану ДБЖ, з однією з яких ми познайомимося ближче до кінця статті.
А тепер розглянемо функціональність вбудованого ПО Windows XP з точки зору управління системами комп'ютера при харчуванні останнього від батарей ДБЖ.Всі потрібні нам настройки зосереджені в уже згаданому пункті Електроживлення (Властивості: Електроживлення), куди можна потрапити двома шляхами:
- через Панель управління, вибравши відповідний пункт в меню Пуск
- через властивості робочого столу (вкладка Заставка, кнопка живлення), вибравши пункт Властивості з меню, що випадає після натискання правою кнопкою миші на вільному просторі робочого столу.
- живлення від мережі
- живлення від батарей
- відключення дисплея
- відключення дисків
- перехід в режим очікування
Переходимо на вкладку Сигналізація.
- низький заряд батарей
- майже повний розряд батарей
Незважаючи на назви, рівні є налаштованим, що, наприклад, дозволяє виставити перший в 50 відсотків, а другий в 5 відсотків заряду батарей.

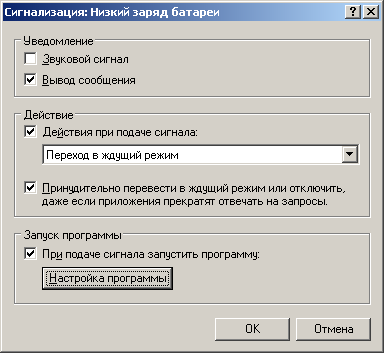

Дії, доступні при досягненні перерахованих вище рівнів, можуть бути наступними:
- перехід в режим очікування
- перехід в сплячий режим
- завершення роботи (виключення)
- запуск обраної програми або файлу
Вкладка Індикатор батарей інформує про поточний рівень заряду останніх і показує поточний режим: харчування від мережі або від батарей.
У разі переходу на живлення від батарей картинка, яка відображає заряд батареї, поступово змінюється, також в області системного трея (біля годинника) з'являється зменшене зображення цієї картинки, при наведенні на яку будуть бачити приблизний час, що залишився до повного розряду акумуляторів при роботі з поточної навантаженням .
А тепер трохи про згадану вище універсальної програми моніторингу пристроїв з батарейній підтримкою, які відповідають стандарту Smart Battery, тобто крім ДБЖ дана програма дозволяє отримувати інформацію від батарейній підсистеми ноутбуків. У версії 2.1 програма RM Clock отримала можливість моніторингу Smart Battery пристроїв, внаслідок чого у неї з'явилася додаткова вкладка Battery Info, де, власне, і відображається поточна інформація про такі пристрої, підключених або наявних в системі.
Як можна помітити, дана програма дозволяє робити моніторинг досить великої кількості параметрів ДБЖ крім основних функцій програми, тобто управління продуктивністю і енергоспоживанням процесорів і чіпсетів, що може виявитися дуже корисним для найпростішої діагностики.
Отже, який же вибрати ДБЖ, з підтримкою Smart Battery або без неї? В даний момент перші дорожче. Тому кожен для себе повинен відповісти на це питання самостійно. В принципі, підтримка даного стандарту є додатковим плюсом конкретної моделі ДБЖ. Так що скидати з рахунків цей факт не варто, а необхідно більш детально знайомитися з кандидатами на покупку. У чому, як ми сподіваємося, допоможуть тести, проведені в лабораторії iXBT.com. Тепер кожен джерело безперебійного живлення, що має інтерфейс USB, буде перевірятися на відповідність стандарту Smart Battery.
