Опалювальні системи які вони бувають, принцип роботи
Детально розглянуті види опалювальних систем, їх переваги та недоліки, рекомендовані області застосування. Розглянуто принцип роботи центральної системи опалення, основи ремонту і монтажу.
- електричні;
- парові;
- водяні;
- комбіновані;
- Повітряні.
Місцеві системи опалення включають в себе такі види:
- Електричне опалення;
- Газове опалення;
- Пічне опалення.
Особливості та види місцевого опалення
При електричному опаленні електроенергія перетворюється в теплову енергію. Ця система є дуже перспективною. Найпростіше опалення вважається газове. Воно ж є і найдешевшим, але має і два великих мінуса, такі як токсичність і вибухонебезпечність. При пічному опаленні отримання, перенесення і передача теплоти відбувається в одному приміщенні. Паливо спалюється в печі, після чого нагріваються стінки димоходу і передають тепло в приміщення.
Стояки опалювальної системи
Стояки систем опалення бувають вертикальні і горизонтальні. Самі стояки діляться: однотрубні, біфілярного і двотрубні.

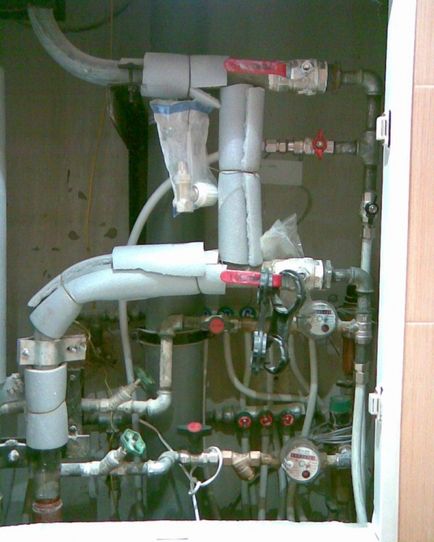

Малюнок 1: Стояки опалення
Центральне опалення
Центральні системи опалення діляться на 3 види:
- Система водяного опалення;
- Парове опалення;
- Повітряне опалення.
Водяне опалення вважається найпоширенішим, так як воно повсюдно застосовується в сучасних житлових квартирах і побутових приміщеннях. При такому вигляді опалення в батарею надходить нагріта вода, а при її охолодженні вона йде назад для подальшого нагріву. Парове опалення забезпечує нагрів за рахунок пара. У систему надходить пар, який йде з парового котла, що знаходиться в цій будівлі або поблизу. При повітряному опаленні, нагріте повітря, змішується з повітрям, що обігрівається, а холодне повітря, повертається назад до джерела нагріву. (Див. Також: Одноконтурна система опалення)
Малюнок 2: Центральна система опалення
Проектування і ремонт опалювальних систем
Малюнок 3: Схема водяній опалювальної системи
Схеми опалювальних систем розробляються при проектуванні кожної будівлі. Часто повторюваний елемент кожної схеми - це стояк, який є опорою всієї системи. Тому в першу чергу розраховують висоту і довжину стояка, виходячи з габаритів будівлі.

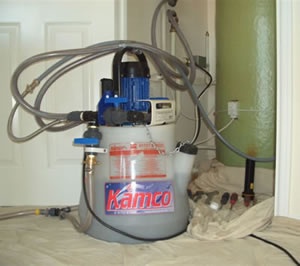

Малюнок 4: Промивання опалювальної системи
Важливо! Перед зимовим опалювальним сезоном систему опалення необхідно промити водою під тиском 0,2-0,3 МПа. А так же буде потрібно проводити плановий ремонт опалювальної системи, при якому всі деталі промиваються окремо, усувають течі шляхом заміни зношених елементів системи, прокладок, встановлюють додаткові гайки, хомути і так далі.
Якщо потрібен додатковий захист від корозії, то труби і батареї перефарбовують. У разі, коли будівля піддається капітальному ремонту, то систему змінюють повністю. (Див. Також: Газове опалення)
Принцип роботи центральної опалювальної системи
Опалювальні системи для приватних будинків вУкаіни в основному центрального типу. Наприклад, звичайний багатоквартирний будинок: як опалювальна система в ньому функціонує? У будинок підведена теплотраса, є спеціальні засувки. Від них живиться теплової вузол, який найчастіше буває один (але їх може бути і декілька). Після вступних засувок знаходяться грязевики, а після них йдуть засувки на ГВС.

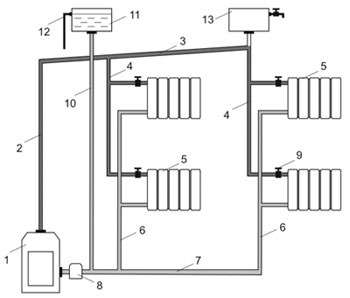

Малюнок 5: Двотрубна система опалення
Якщо розглядати тепловий вузол далі, то можна побачити елеваторний вузол: вода з високою температурою потрапляє в цей прилад, а він працює як інжектор, і інжектується воду обратки, вода з обратки йде на рециркуляцію. В результаті цього вода виходить з тією температурою, яка подається в наші батареї. Сама система зазвичай однотрубна з нижнім розливом, але буває верхній розлив. Обратка знаходиться в підвалі, а подача на горищі. Залежно від конструкції стояка, рух води може бути попутним, а може бути зустрічним. Кількість секцій в радіаторі, визначається спеціальними розрахунками.
Важливо! Опалювальні системи для будинку в ідеалі повинні розраховуватися спеціальною проектною організацією. Не рекомендується проводити самостійні розрахунки і економити на системі опалення, в іншому випадку в процесі експлуатації саморобної опалювальної системи можуть виникнути проблеми. (Див. Також: Закрита система опалення)
Малюнок 6: Опалення будинку
повітряне опалення
Повітряну опалювальну систему сьогодні можна зустріти дуже рідко. При повітряній системі повітря по спеціальним воздуховодам потрапляє в приміщення, витісняючи більш холодний, і створює природну циркуляцію. При попаданні холодного повітря в приміщення, циркуляція порушується, і тепле повітря накопичується під стелею, а внизу залишається більш холодний. Це можна назвати головним мінусом такої опалювальної системи.
водяне опалення
Найбільш часто зустрічається опалювальна система приватного будинку - це водяна і електрична. Водяне опалення вважається найпопулярнішим, надійним і простим. Принцип дії досить простий: вода нагрівається в казані і по трубах прямує в будинок, віддаючи тепло через батареї. Циркуляція відбувається за допомогою спеціального насоса. Ця система є замкненою: котел - труби - батарея. Для розігріву котла використовується вугілля, гас, дрова і природний газ. При цій системі ще використовуються і інші прилади такі як: терморегулятори, манометри, запобіжні клапани та інші. Труби використовуються сталеві, мідні або полімерні.
Опалювальні системи електричні бувають декількох видів: стельові інфрачервоні обігрівачі, різні електричні радіатори, конвектори, кабельні системи підігрівають стелю та підлогу і так далі. Але всі вони працюють від електроенергії, і при її відсутності немає можливості зігрітися за допомогою таких обігрівачів. Це є великим мінусом такої системи опалення. Розглянемо один з видів електричного опалювального обладнання. (Див. Також: Автономне опалення)
електричні конвектори
Їх робота здійснюється шляхом циркуляції повітря, за рахунок чого в повітря віддається більш 80% тепла. Завдяки високій надійності їх можна встановлювати в дитячих кімнатах, так як температура на поверхні не перевищує 60 градусів. Вони не осушують повітря і не спалюють кисень. Холодне повітря надходить в конвектор і нагрівається в ньому, а після нагрівання повітря розширюється і виходить через спеціальні жалюзі.
Малюнок 7: Електричний конвектор
Рівень тепла визначається за допомогою спеціальної електронної системи. На деяких моделях встановлені термостати, що дозволяють економити електроенергію. Конвектори можна розділити на високі і плінтусні прилади. Високі конвектори зазвичай кріплять на стіну, а плінтусні, ставлять під вікно.
Установка опалювальної системи
Монтаж опалювальної системи здійснюється за різними схемами. Спочатку узгоджується сама схема, за тим йде підбір всіх необхідних комплектуючих. При розрахунку схеми повинні враховуватися побажання замовника, його фінансові можливості і габарити приміщення. У роботу по вибраній системі входить її встановлення та налаштування. Монтаж опалювальних приладів - це установка батарей і радіаторів опалення. Монтаж котелень - це в першу чергу створення окремого проекту під кожен будинок, вибір і установка необхідного обладнання.
Крім монтажу батарей опалення і вибору котла монтаж системи опалення включає в себе вибір і установку труб опалення, наприклад, поліпропіленових. Поліпропілен дуже якісний матеріал, який має малу вагу і хорошу гнучкість. Тому при проводці опалення в приватних будинках, багато хто віддає йому перевагу.
Насоси систем опалення
Насос для опалювальної системи буває декількох видів: сухий і мокрий. У конструкції першого ротор не має контакту з водою, і від двигуна його відокремлюють спеціальні кільця. Коли двигун запускається, кільця обертаються, і за рахунок тонкої водяної плівки відбувається герметизація. Пружини штовхають кільця один до одного, через що вони зношуються, і термін їх служби складає близько 3 років. Вони бувають трьох видів: горизонтальні, блокові і вертикальні.
Малюнок 8: Насос для системи опалення
Мокрі насоси складаються з п'яти модулів: корпус, електродвигун, стартер, робоче колесо, коробка з клемами, вал і ротор з підшипниками. Такі насоси мають 1-фазний і 3-фазний двигуни. Його встановлювати краще на зворотному трубопроводі. До підшипника постійно повинна надходити вода, так як в даному випадку вона виконує роль мастила, і з цього вал завжди повинен знаходитися в горизонтальному положенні.
