Обв'язка котельного обладнання
Виробляємо професійний монтаж і обв'язку котлів (газових, електричних, твердопаливних, дизельних), бойлерів (електричних, непрямого нагріву) і іншого котельного обладнання.
Що таке обв'язка котельного обладнання?
Все, що з'єднує опалювальні прилади та джерело тепловою енергією називається обв'язкою.
Цьому етапу монтажу варто приділити особливу увагу, так як без правильної обв'язки робота котельного обладнання не представляється коректної та можливі критичні ситуації, що доводять часто до пожежі або затоплення приміщення, що тягне за собою вихід з ладу дорогого устаткування.
Давайте розберемося без яких компонентів будь-яка котельня не працювала б коректно:

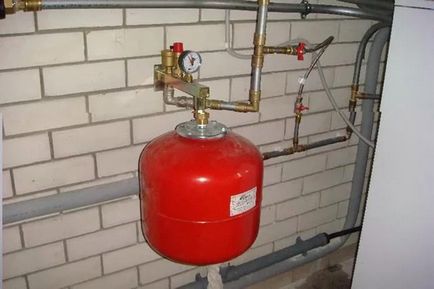

- Група безпеки. яка включає в себе:
- розширювальний бак,
- запобіжний клапан,
- манометр,
- відведення повітря.
Розширювальний бак необхідний для компенсації теплового розширення теплоносія, так як при наборі температури в системі опалення, вода, або антифриз, в трубах збільшується в об'ємі, і без компенсації цього розширення тиск в системі виростає в рази, що призводить до аварійних ситуацій, таким як розрив труб, теплообмінників котлів та опалювальних приладів.
Підбирається розширювальний бак за двома параметрами: обсягом всієї системи опалення та середовища, тобто антифриз або проста вода.
Запобіжний клапан спорожнити зайвий теплоносій при нештатних ситуаціях, наприклад, коли котел працює не зупиняючись і теплоносій в системі закипає і далі розширюється.
Манометр служить для відстеження тиску в системі. З його допомогою можна як обпресувати (заправити) систему опалення, так і зрозуміти чи є витоку, так як невеликі витоку практично неможливо виявити через випаровування теплоносія на гарячих трубах і приладах опалення.

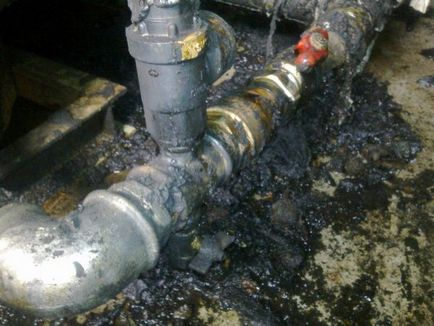

- Ще один важливий елемент обв'язки - це фільтр грубої очистки. збирає великі частки і відкладення, які можуть потрапити в насосне та опалювальне обладнання і, тим самим, скоротити термін його служби.
Які види систем опалення бувають?
Розрізняють два види системи опалення:
Система опалення з природною циркуляцією давно відійшла на другий план, тому що вимагає збільшеного внутрішнього діаметра труб на етапі монтажу і незручна в експлуатації.
На сьогоднішній день широко поширена система опалення з примусовою циркуляцією. в якій для забезпечення руху теплоносія між джерелом і споживачем тепла встановлюється циркуляційний насос. Підбирається він за такими параметрами: висота підйому і умовний прохідний діаметр. Багато котли вже оснащені вбудованим циркуляційним насосом і в такому випадку встановлювати додатковий немає необхідності. Правда, є кілька випадків, коли без додаткового насоса не обійтися, наприклад, - це система з гідравлічним роздільником.
З чого починати обв'язку котельні?
Отже, ми поговорили про компонентах без яких обв'язку можна назвати правильною і без яких система буде джерелом підвищеної опасності.Теперь розглянемо основні етапи обв'язки котельні.
Розглянемо найпростішу схему обв'язки котла з радіаторної однотрубної системою опалення.
Майже будь-який сучасний котел має свою групу безпеки і вбудований циркуляційний насос (думатимемо що на схемі представлений саме такий), тому з обв'язкою своєї котельні може впорається майже кожен. Безумовно, дана система буде працювати, але очима інженера вона не досконала. Припустимо, на "обратки" радіаторів, та й на всю магістраль опалення теж можна змонтувати відсікають крани для обслуговування котла або якщо знадобиться зняти радіатор. Розглядати всі системи обв'язки котелень і взагалі систем опалення в наш час не має сенсу, тому що їх безліч.
- Перш ніж почати з'єднувати між собою компоненти системи опалення, слід врахувати її потужність і підібрати вхідний і вихідний діаметри внутрішнього перетину труб (вони повинні бути рівні між собою), а також вибрати матеріал цих труб.
- За необхідності на зворотній магістралі встановлюють циркуляційний насос, перед яким ставиться фільтр грубої очистки, і обидва цих компонента відсікаються кранами, або вентилями для обслуговування.
- Останнім робочим етапом є монтаж додаткових приладів: різні датчики, крани, фільтри, запобіжники і т.д.
Кожен з Вас повинен самостійно оцінити свої можливості і потреби, а також вибрати найбільш підходящу обв'язку котельного обладнання, відповідно до критеріїв і вимог.
