Модуль комфорту LIN нового покоління Lada, ВАЗ

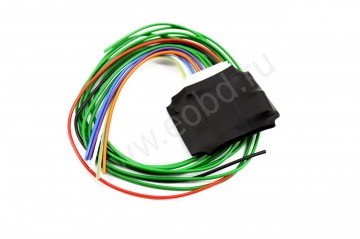

Модуль доводчика стекол і сполучення сигналізації comfortLIN призначений для установки в автомобілі комплектації "Люкс" Lada Granta. "Люкс" і "Норма" Lada Kalina другого покоління, а також Lada Priora. Модуль простий в установці і забезпечує коректне взаємодію з електропакетом автомобіля за допомогою цифрової шини LIN. Можливе застосування як в комплексі з додатковою охоронною системою, так і розширення функціоналу штатної охоронної сигналізації. Працездатність модуля не залежить від того активований чи ні штатний іммобілайзер.

автоматичний доводчик стекол при постановці на охорону, як при використанні штатної, так і додаткової сигналізації.
замикання і відмикання дверей і багажника (спільно з постановкою / зняттям з охорони штатної сигналізації) від додаткової сигналізації.
поетапне відкриття дверей від зовнішньої сигналізації.
коректна відпрацювання проблеми "засипання" шини і поетапного відмикання дверей.
вхід підключення однозонного датчика удару / обсягу для штатної сигналізації.
вихід стану знято з охорони, використовується для відключення живлення різних пристроїв при постановці на охорону.
можливість реалізації одночасного відкриття дверей при включеному штатному "поетапне" - якщо не потрібна автоблокування дверей на швидкості, але хочеться відкривати всі двері одним натисканням.
можливість зміни алгоритму одночасного / ступеневої відкриття за допомогою модуля, навіть якщо не навчений штатний брелок.
можливість відмикання і замикання дверей автомобіля при включеному запалюванні (для автозапуску), при цьому охорона штатної сигналізації не активується.

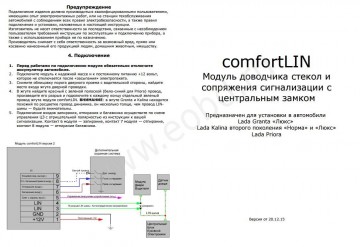

Інструкція з експлуатації:

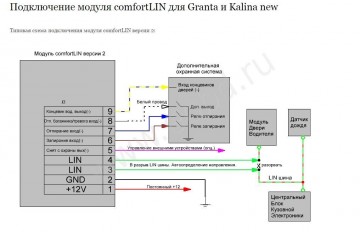

comfortLIN для Granta і Нової Kalina

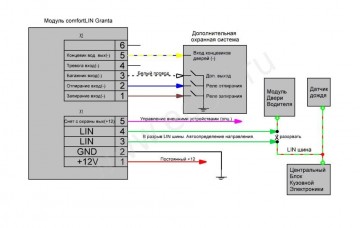

Схема для версії 1 (з двома роз'ємами)

попередження:
Підключення вироби повинно проводитися кваліфікованими користувачами, які мають досвід електромонтажних робіт, або на станції техобслуговування автомобілів з дотриманням всіх правил електробезпеки, а також правил підключення і установки, викладених у цій інструкції. Виробник не несе відповідальності за наслідки, пов'язані з недотриманням користувачем вимог інструкції по експлуатації і підключенню приладу, а також з використанням приладу не за призначенням. Виробник знімає з себе відповідальність за можливу шкоду, прямо або побічно нанесену його продукцією людям, домашнім тваринам, майну.

Перед роботами з підключення модуля обов'язково відключіть акумулятор автомобіля.
Підключіть модуль до надійної масі і до постійного харчування +12 вольт, яке не відключається після «засипання» єлектропакета.
Зніміть облицювання порога дверного отвору з боку водія, знайдіть місце входу джгута дверний проводки.
В джгуті знайдіть червоний із зеленою смужкою (біло-синій для Priora) провід, зробіть його розрив і підключіть до кожного кінця окремий зелений провід джгута модуля comfortLIN. УВАГА: в джгуті Granta і Kalina знаходиться схожий за забарвленням провід динаміка, він дещо товщі, ніж провід LIN-шини - будьте уважні.
Підключення входів замикання, відмикання і багажника здійсните за схемою управління ЦЗ з негативною полярністю з інструкції до вашої сигналізації. Коричневий - замикання, синій - відмикання, білий - відмикання багажника.

comfortLIN для Kalina першого покоління
