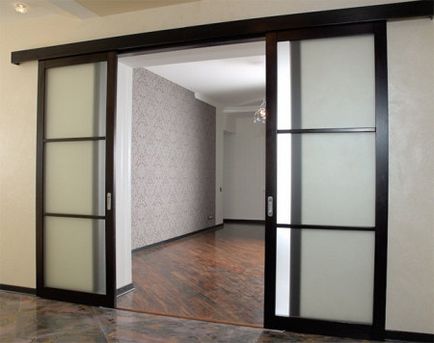

У наших квартирах в основному встановлені стандартні орні двері. Власникам малогабаритного житла такі двері доставляють багато проблем, так як вони займають пристойну кількість корисного простору, яке можна і потрібно використовувати ефективніше. Вихід з цієї ситуації - установка розсувних дверей. У них дверне полотно переміщається уздовж стіни, звільняючи таким чином корисну площу.

Типи механізмів розсувних дверей

Розсувні механізми для міжкімнатних дверей представлені сьогодні двома типами.

Механізм розсувних дверей існуючі види, інструкція по монтажу

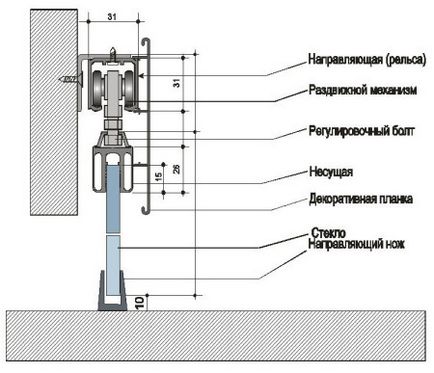

Перший вид такого механізму включає дві напрямних - і верхню, і нижню. Розсувні двері з таким механізмом позбавлені перекосів, а дві пари роликів забезпечують безшумність роботи.

У другого виду механізму є спеціальний упор в місці нижньої напрямної. Такий варіант не особливо надійний, так як двері виходить ніби підвішеною в повітрі і закривати її не дуже зручно.

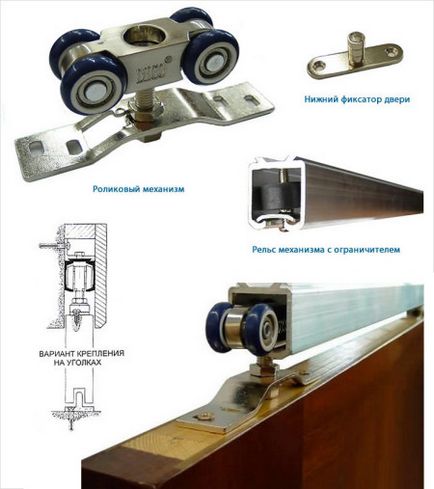

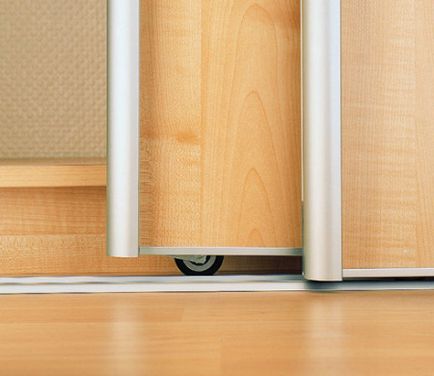

Ролики грають важливу роль в розсувному механізмі. Від їх виду і якості залежить в подальшому весь процес експлуатації дверей. Дешеві механізми розсувних дверей забезпечені, як правило, пластиковими коліщатками без підшипників. Це не кращим чином позначається як на терміні служби двері, так і на її працездатності.

Кращий на сьогоднішній день варіант - це ролики з підшипниками з силікону або ж забезпечені зверху гумовими шинами.

При виборі розсувного механізму потрібно обов'язково мати на увазі вага всієї конструкції: для дверей масою 40-75 кг цілком підійде механізм з двома роликами. Якщо двері помассивнее (вагою 75-120 кг), то тут вже буде потрібно механізм з чотирма колесами. Потрібно пам'ятати, що на механізмі розсувних дверей не треба економити. Доброю дорогою конструкції потрібен хороший надійний розсувний механізм.

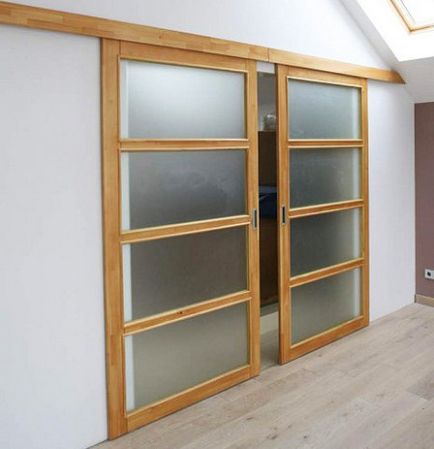

Для різних типів розсувних дверей потрібні різні види розсувних механізмів і напрямних:

при установці каскадної двері на кожне дверне полотно встановлюються по 2 роликових механізму, а напрямні повинні бути, природно, з двома жолобами;

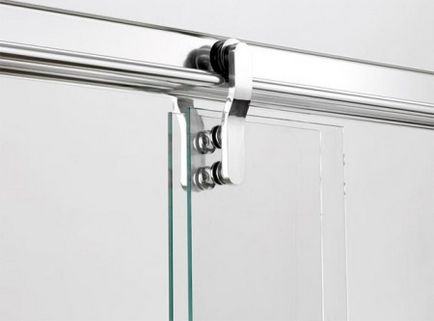

для скляних розсувних дверей напрямні встановлюють і зверху, і знизу;

Інструменти і матеріали

Для монтажу механізму розсувних дверей необхідні наступні матеріали:

дверне полотно (це основний елемент);
дерев'яний брус 40х40 мм. Довжина бруса повинна бути рівною направляючої рейки;
алюмінієвий профіль;

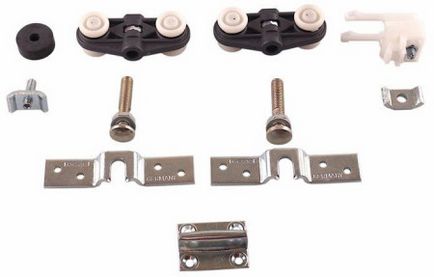

комплект роликів - підвісних або опорних;
обмежувачі;
кріпильний комплект;
профіль з алюмінію - 2 м.

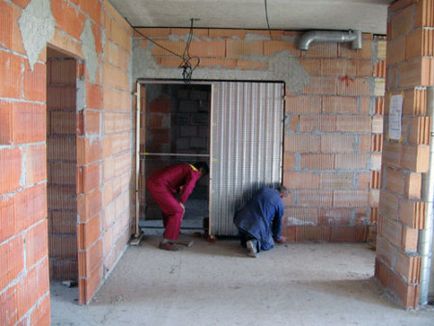

Інструкція по монтажу розсувного механізму дверей

До стіни біля дверного отвору потрібно приставити розсувні двері і на стіні відзначити (обов'язково і в закритому, і у відкритому положенні) її верхній край.
Від отмеренного краю потрібно вгору ще відзначити 70 мм і провести горизонтальну лінію. Це рівень верхнього краю направляючого механізму.

Дерев'яний брусок прикріплюється до стіни. Його нижній край повинен максимально точно проходити по лінії. Середина цього бруска повинна бути над верхнім кутом отвору дверей з того боку, куди двері буде зсуватися.

Край верхньої направляючої прикладається знизу, до торця бруска. Крайнє отвір відзначається на відстані, рівному половині дверний товщини + 3-5 мм. Напрямна закріплюється саморізом, другий саморіз кріпить інший край направляючої. Відстань від направляючої до стіни повинно дозволити рухатися дверного полотна.

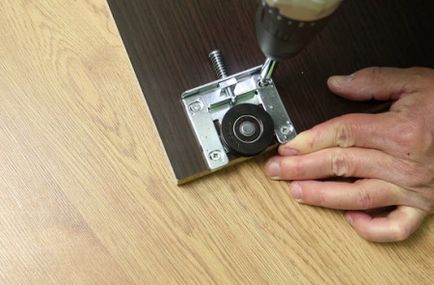

На механізм розсувних дверей збираються опорні каретки.

Зібрані каретки вставляються всередину верхньої направляючої. Потім потрібно перевірити, чи легко вони рухаються.

Обмежувачі ходу, що мають гумові амортизатори, встановлюються на краю направляючої. Пластина без різьблення поміщається зовні профілю, а пластина з різьбою - всередині нього.

Далі виконується поздовжній паз - внизу дверного полотна, глибиною 15-18 мм і шириною на 1-2 мм більше, ніж нижній направляючий прапорець. Змащувати цей паз мастилом не треба.

По краях алюмінієвої направляючої слід вставити обмежувачі ходу, обладнані гумовими амортизаторами.

Важливо. Монтуючи круглі амортизатори без фіксатора, металеву пластину з різьбленням поміщають всередину профілю, а пластину без різьблення - зовні.

Далі виконують поздовжній паз в нижній частині дверного полотна. Цей паз можна змастити будь-якої зручної мастилом.

Відступивши від краю близько 2 см, на двері монтуються кріпильні скоби - посередині дверний товщини, на верхньому торці. Напівкруглі вирізи скоб повинні бути звернені до стіни.

Навішується дверне полотно.

Встановлюється нижній направляючий ролик (або ніж, або прапорець).

Виконується регулювання двері по вертикалі.

Монтується декоративна планка, вона прикриває розсувний механізм і 5-10 мм верхнього дверного краю. Вона може бути як зафіксованої, так і відкидний. Її можна обклеїти шпалерами - тими ж, що і стіна, а можна відразу придбати під необхідний колір двері.

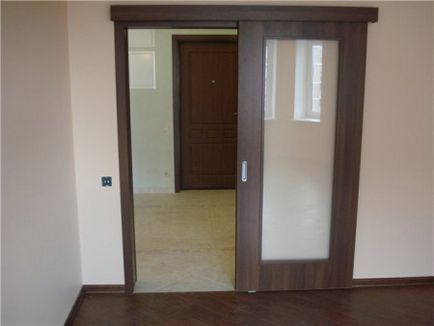

Процес монтажу розсувного механізму дверей практично виконаний. Залишається тільки упевнитися, що конструкція працює справно.
