Побудувати житловий будинок або офісний будинок - мало, необхідно, щоб воно подобалося замовнику і мешканцям. Тому левову частку часу в процесі обробки коробки споруди доводиться приділяти зовнішньому оформленню фасаду. У разі реконструкції або реставраційних робіт обійтися без будівельних лісів неможливо. У будівництві давно позбулися збитих саморобних конструкцій з дощок і колод, через які і з'явилася така назва.
Будівельні фірми повсюдно використовують багаторазові рамні конструкції будівельних лісів, як більш безпечні і надійні. Для невеликих робіт можна використовувати дерев'яні самозбірні будівельні ліси, побудовані з дерев'яного бруса і обапола. Безпека таких споруд можна забезпечити тільки для невеликої висоти, приблизно на пару поверхів. Тому в сучасному будівництві дерев'яні конструкції використовуються в основному для внутрішніх робіт в приміщенні.
Які бувають будівельні ліси
Сучасні промислові методи виробництва дозволили створити досить велику кількість різноманітних систем підмостків. Найбільш часто використовувані будівельні ліси мають модульну конструкцію і засновані на використанні великого числа універсальних стійок, замків, фіксаторів і щитів, що дозволяють отримати необхідні загальну висоту конструкції і розміри робочої зони споруди.
Всі сучасні види і типи будівельних лісів мають розбірну основу. При цьому для монтажу і установки не використовується спеціалізований інструмент або засоби кріплення.
Існує близько десятка видів будівельних лісів, найчастіше в будівництві використовують:
- Багатосекційні модульні схеми з використанням різних варіантів кріпильних замків - хомутів, штирів або розпірних клинів;
- Підвісні системи лісів, виконані у вигляді трубчастої рами, що закріплюється консольно на силових елементах будівлі
- Чашкові системи, що дозволяють швидко і без особливих зусиль розгорнути будівельні ліси для монтажних або ремонтних робіт;
- Вишки (тури) пересувні.
Підвісні системи будівельних лісів дозволяють працювати на дуже великій висоті і швидко змінювати своє місце розташування за встановленими напрямних. Завдяки системі важелів і балансирів виявилося можливим відмовитися від установки опор на території, що безпосередньо прилягає до стін фасадної частини.
Решта системи в своїй основі мають рамну конструкцію, що спирається на фасад будівлі і майданчик уздовж стрічки фундаменту.
Основні принципи побудови будівельних лісів

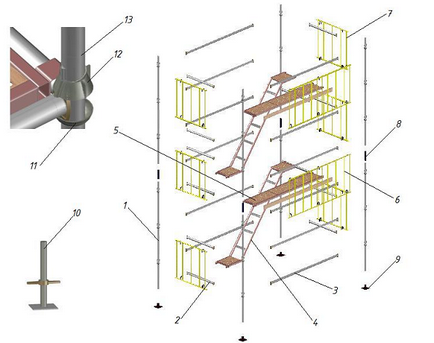

Практично всі види будівельних лісів засновані на використанні декількох типових виробів:
- Поздовжньої (горизонтальної) сталевий трубчастої балки з елементами кріплень на торцях;
- Стандартного елемента вертикальної опори - сталевої труби, діаметром в 2-2,5дюйма з замками кріплення горизонтальних і діагональних балок.
- Замкових пристроїв найрізноманітніших конструкцій: у вигляді спарених хомутів, клинів, ригелів, чашкових муфт.
- Підйомних сходів і опорних щитів, або настилів для будівельних лісів.
- Допоміжних гвинтових опорних домкратів і опорних підставок - черевиків.
Важливо. Виробник певної конструкції будівельних лісів зобов'язаний оформити технічний паспорт на виріб - будівельні ліси і отримати сертифікат відповідності. Будівельна інспекція має право звірити відповідність монтажу лісів будівельних з ГОСТом за №27321-87, а також актом приймання ВТК і специфікацією комплектності об'єкта.
До вибору конструкції необхідно підходити відповідально, тому що від правильності вибору залежить не тільки можливість якісного та швидкого виконання будівельних робіт, а й безпеку людей, на них працюють. Як правило, складанням будівельних лісів і підтриманням їх працездатності займається спеціальна команда на чолі з майстром.
Щоб зробити правильний вибір, потрібно проаналізувати, для яких об'єктів передбачається їх використовувати. При цьому обов'язково враховується висота об'єкта, його геометрична конфігурація, максимальні навантаження на раму, що виникають в процесі роботи.
У професійному будівництві користуються трубчастими будівельними лісами, виготовленими в промислових умовах з нормальною стали і дозволяють піднімати людей і будматеріали на велику висоту, зазвичай до 40м.
Риштування відрізняють:
- За типом використовуваних конструкційних елементів і способу їх з'єднання;
- За вантажопідйомності - максимальною висотою конструкції і сприймається корисним навантаженням;
- ціною стандартного комплекту.
Клинові, хомутові, штирові та рамні варіанти
Клинові ліси використовуються при будівництві, обробці і ремонті висотних будівель або інших конструкцій, що мають висоту до 100 метрів. Елементи кріпляться за допомогою клинового з'єднання. Сама конструкція складена з металевих труб, як у дитячому конструкторі.

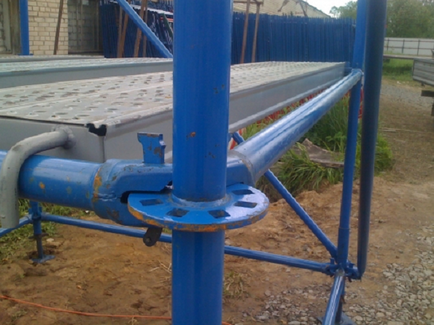

Вертикальні елементи мають фланці круглої форми з отворами, на горизонтальні приварені тримачі, які мають елемент з отвором і клин. У діагонального елемента труба на кінцях сплющена і має поворотний тримач з клином. Клинові ліси мають досить великою вантажопідйомністю, на них можна розмістити не тільки будівельників, але і необхідні інструменти і навіть будівельну техніку.
У порівнянні з іншими конструкціями лісів клинові не несуть навантаження на будівлю, тому їх краще використовувати при реставраційних роботах. Можуть використовуватися для будівель і споруд різних геометричних форм. Для цього необхідно додатково використовувати поворотні хомути
Їх також можна застосувати для збірки пересувних павільйонів, концертних сцен, глядацьких трибун, для внутрішньої обробки чи ремонту високих залів (концертних, театральних та ін.).
Штирові лісу можна застосовувати на обробці і ремонті фасадів будівель, на висоті до 40 метрів. Також штирові системи зручні для оштукатурювання будинків. До плюсів такої конструкції можна віднести легкість збирання і розбирання, а також той факт, що вони можуть використовуватися для фасадів будь-яких геометричних форм і схем, в тому числі з балконами, нішами, арками, виступами та іншими елементами.
Рамні риштування відрізняються швидкістю збірки, низькою ціною і відносно малою вагою. До недоліків відноситься недостатня жорсткість конструкції при використанні. Для забезпечення необхідної жорсткості для рам стали використовувати круглу трубу, плаваючі перехідні патрубки замінені жорстко вваренними, діагоналі максимально наближені до торців рам.
Для посилення жорсткості використовуються діагональні і горизонтальні зв'язки, з боку стіни кріпляться горизонтальні зв'язки, з зовнішньої сторони лісів діагональні зв'язку встановлюються в шаховому порядку і чергуються з горизонтальними. Максимальне навантаження допускається 200кг на кв.м. Висота лісів може досягати 100м.
Хомутове будівельні ліси можна використовувати, як універсальні, так як в них легко можна підібрати необхідні розміри ярусів, зменшувати або збільшувати розміри робочої зони. Їх зручно використовувати при ремонті будівель нестандартної форми. Їх висота може досягати 100 метрів, максимальне навантаження в стандартному варіанті - до 250кг на кв.м. в полегшеному варіанті - до 200кг на кв.м.
Фіксацію елементів в таких лісах роблять за допомогою хомутів, поворотних і неповоротних. За допомогою поворотних хомутів діагональні зв'язку можна з'єднувати з вертикальними стійками під різними кутами. Глухими (неповоротними) хомутами кріплять вертикальні і горизонтальні балки під прямим кутом. Хомути для будівельних лісів затягуються за допомогою пари гвинт-гайка.
Хомутові лісу додатково кріпляться на стіну будівлі самораськлінівающиеся пробками, які також входять в комплект лісів. При необхідності в хомутових лісах можна змінювати висоту прольотів, крок прогонів і стійок.
Чашкові системи і будівельні вишки
Чашкова система отримала свою назву через незвичної форми гайки фіксуючого замку, що має форму чашки. Перевагою схеми є можливість дуже швидкого монтажу конструкції. Застосовується для термінових робіт, висотної збірки сцен або декорацій в естрадних та концертних виступах під відкритим небом.
Будівельна вишка-тур застосовується для малоповерхових робіт з фасадом будівлі, багатим великою кількістю декору, виступів, башточок, балконів. Конструкція являє собою рамну вежу, що спирається на домкрати і колеса. Для установки на нове місце роботи вишку необхідно зняти з домкратних опор і за допомогою ланцюгової або тросової лебідки перекотити по вирівняною майданчику на нову точку. Іноді такі вишки додатково обладнуються підйомними пристроями.
Для безпеки людей, які можуть виявитися поблизу будівництва, і самих будівельників використовують фасадну сітку для будівельних лісів, що натягається на всю конструкцію із зовнішнього боку об'єкта. Вона запобіжить падіння з риштувань різного будівельного сміття, інструментів та інших предметів, через які можуть постраждати знаходяться поблизу перехожі, автомобілі. З іншого боку, монтажна сітка захистить робітників, які перебувають на лісах, від поривів вітру і сліпучого світла і створить більш зручні умови для роботи.
Монтаж будівельних лісів необхідно проводити за схемою технологічної карти, в якій обов'язково вказується послідовність проведення робіт. Правильна збірка є запорукою безпечної роботи на них.
