Ліхтар-електрошокер - що ж у нього всередині
Всім привіт! Огляди на Mysku цього не то ліхтаря, не те шокера спонукали мене на його покупку в якості відлякувач собак. Прийшов до мене апарат частково робочим: ліхтар світив, шокер іскрить, але заряд акумулятора від мережі не йшов. Тому ліхтар був розібраний, в результаті я сам був трохи шокований його внутрішнім вмістом, хоча і припускав, що побачу щось подібне. Мій огляд - додаток до існуючих оглядам, тобто опис внутрішнього пристрою даного ліхтаря-шокера.
Приніс додому, розпакував, оглянув, перевірив. Ліхтар працює, шокер іскрить вельми голосно, що мені і було потрібно. З дефектів відразу помітив трешіна на пластмасовому скельце, що закриває ліхтарик, і взагалі саме скельце якесь мутнувате. Потряс ліхтар - начебто нічого у нього всередині не бовтається.
Я мимоволі відчув шокер на собі, коли разок натиснув на кнопку «пуск», не переконавшись, що «шокування» вимкнено. Так вийшло, що я тримав ліхтар за корпус, і моя рука трохи заходила на «корону» ліхтаря. Удар струмом був досить сильний, без іскрового розряду, і походу пробило пластик корони, так як до контактних пластин я не торкався. Мене неодноразово било струмом від джерел напруги від 110 вольт до 30 Кв (шрами досі не зникли), і взагалі я не дуже чутливий до цього, так як шкіра на пальцях досить груба. Оцінюю «шокуюче» дію ліхтаря як досить сильне, приблизно рівне удару струмом від мережі 220 вольт. 380 вольт мене било всього один раз, і це був мабуть, найнебезпечніший випадок. Кіловольти в цьому шокер чисто для видимого ефекту, ну і щоб одяг пробило. Якщо ставити за мету вдарити струмом, а не іскрити, то напруги в 500 вольт було б достатньо, якщо врахувати, що при цьому значно зросте сила струму. Ну і місце для вкладання струму має дуже більше значення.
Трохи пограти з ліхтариком, я не довів його до повної посадки акумулятора, але все-таки вирішив його зарядити: було цікаво, що відбувається, коли ліхтар включаєш в мережу для зарядки. Виявилося - нічого! Зовсім нічого! Світлодіод на торці ручки ліхтарика не засвітитися, і за всіма ознаками зарядка не йшлося. Добре, перевіряю шнурок (хто тільки здогадався зробити шнур таким коротким ?!) - шнур в порядку. Так чому зарядка не йде? Поклацати перемикачами - результату нуль. В огляді mysku.ru/blog/china-stores/21647.html сказано, що зарядка від мережі йде тільки при положенні перемикача на торці ручки «On», але в моєму випадку нічого не змінювалося.
Без особливих коливань відкручую два саморезіка, що кріплять пластикову задню частину ліхтаря до металевої. Приклавши невелике зусилля, знімаю з ліхтаря цю пластикову деталь. А там…
Фотографував вже після того, як розібрав все, тому деякі фотки йдуть як би «з випередженням».

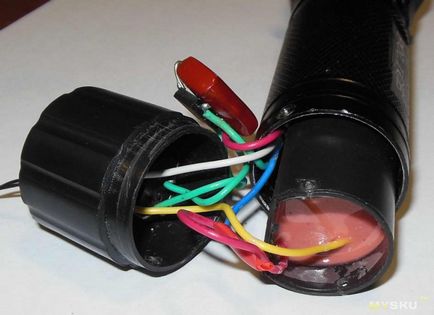

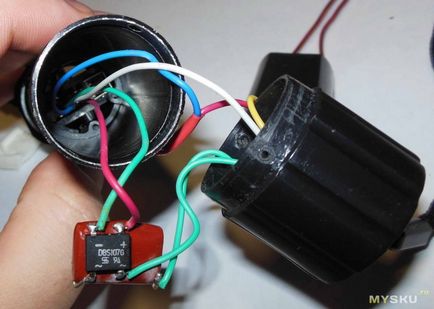

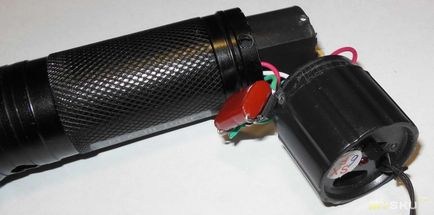

Давно я такого колгоспу не бачив ... дроти від клем для підключення шнура зарядки припаяні до конденсатору і випрямної збірці, що висить на виводах конденсатора. Провід з виходу випрямної збірки йдуть углиб пристрою.

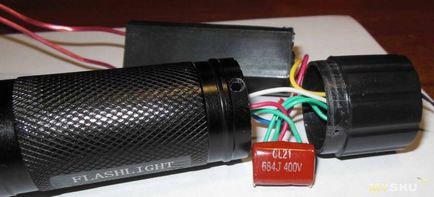

У конденсатора навіть обкрошілся матеріал корпусу через надмірне вигину виведення.

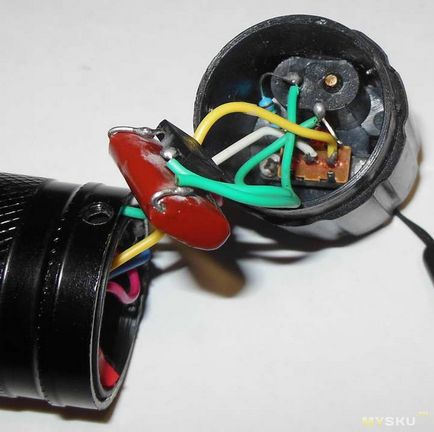

І головне, що це все нічим не ізольовано, навіть просто витком ізоляційної стрічки поверх кондера з випрямлячем. Якщо врахувати, що дроти тонесенькі, і якістю ізоляції не страждають, то цілком можна очікувати КЗ і феєрверку. Запобіжника немає ніякого. До КЗ всередині ліхтаря можуть привести і стирчать всередину ліхтаря саморезікі, що кріплять задню кришку. Добре що хоч з'єднання проводів з ВВ перетворювачем ізольовані, перевірити б, що там, пайка або скручування, але я це зробити забув.

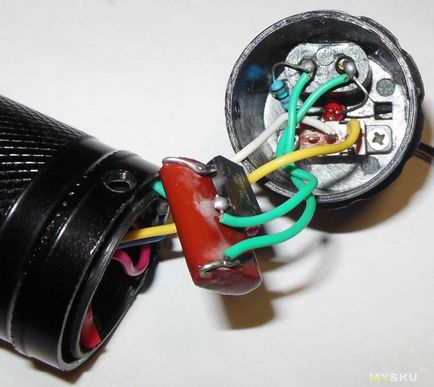

Далі дивимося уважніше до будинку задньої кришки, і виявляємо, що світлодіод індикації заряду припаяний через резистор до клем, тобто він повинен загорятися відразу при подачі зовнішнього живлення, і горіти весь час, поки ліхтар підключений до мережі. В огляді mysku.ru/blog/china-stores/21647.html написано, що світлодіод гасне після закінчення заряду акумулятора - невже в тому ліхтарі варто контролер заряду? Я щось сумніваюся, може бути в огляді неточність? Ну і зрозуміло, що перемикач не треба для заряду переводити в «On», він включений в ланцюг ВВ генератора, а не зарядки акумулятора.
Але чому світлодіод не горить при подачі зовнішнього живлення? Навряд чи він несправний ось так, з нового житла. А ... Ось в чому справа ... Світлодіод разом з проводом, що йде до випрямляча, просто тупо відвалився від клеми: погана пайка. Ну зрозуміло тепер, чому заряду немає, і світлодіод не горить. Припаяти.
Але раз я розібрав ліхтар частково, то зупинитися на цьому не зміг. Тим більше що я вже бачив торець пластикового циліндрика, всередину якого йшли два проводка. Я здогадався, що це генератор високої напруги в 400кВ, як свідчить його опис на Aliexpress (огляд mysku.ru/blog/aliexpress/27224.html). Але якщо тут перетворювач напруги, то де ж акумулятор? Я потягнув на себе перетворювач напруги - він особливо і не пручався, і я вирішив, що високовольтні дроти досить довгі, що я зможу вийняти перетворювач. І дійсно, вийняв, але тільки разом з ВВ проводами, які виявилися досить короткими, і які я, виходить, видер з «корони» ліхтаря. Це був сюрприз, тому що я думав, що ВВ дроти припаяні до контактів, але виявляється пайка - це недозволена розкіш в даному випадку (по китайськи).
Ну видер і видер ... Засунути ВВ дроти назад без подальшого розбирання неможливо, тому продовжую потрошити ліхтар. З боку ручки видніється пластикова деталь - власник кнопки і перемикача, зафіксована стопорним кільцем.
Про всяк випадок скрутив ВВ дроти, залишивши між їх кінцями зазор приблизно в 1 см - якщо я вирішу перевірити роботу ВВ перетворювача, то він не згорить через перевищення напруги на виході, що було б, якщо кінці проводів розвести в різні боки. Не витримав, і перевірив розряд в розібраному вигляді - розряд є.

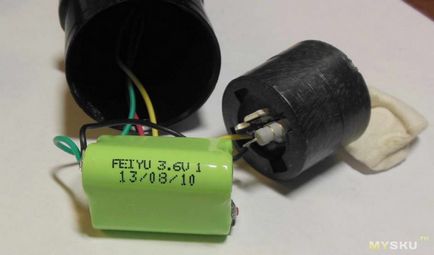

Але як зняти з ліхтаря пластикову «корону»? Поворушив її, відчуваю невеликий люфт. Спочатку думав, що корона приклеєна, але виявилося, два самореза заховані під чорною смужкою з написом, накленной на край металевої частини ліхтаря. Відклеїли смужку, відкрутив саморізи, зняв корону, і слідом за нею на стіл випало пластикове «вёдришко» з світлодіодом, а також вельми примітний акумулятор.
Також немає ніякої ізоляції у супер-пуперского драйвера світлодіода - резистора, і шевельнувшісь резистор міг запросто закоротити акумулятор. Але те, що резистор присутній, як розумію, вже добре, іноді і резюка не ставлять. Намотав на резюка трохи ізоляційної стрічки.
Зрозумів причину появи тріщини на скельце ліхтаря: це саморіз, який увійшов в бічну поверхню прозорого «стаканчика». Причина - крива установка «скельця» - якщо його поставити рівно, саморіз тільки трохи стосується його торця, і до появи тріщин не призводить.
Став збирати ліхтар назад. При розбиранні я абсолютно даремно зняв «прочуханку» (повзунок) з перемикача режимів ліхтаря, і пластикова гільза з перемикачем і кнопкою включення шокера провернулася всередині корпусу ліхтаря.
При цьому верхівка кнопки вискочила, і мені коштувало певних зусиль повернути її на місце, повернути гільзу в потрібне положення і поставити на перемикач повзунок.
Треба сказати, що під час метушні з розібраним ліхтарем я морально був готовий до того, що погано припаяні дроти відваляться від перемикача або кнопки, але тим не менше пайка витримала, хоч я процесі дослідження ліхтаря порядком посмикав за дроти.
Запхав назад в корпус ліхтаря високовольтний генератор, простягнув проводи до корони. При прикручуванні задньої кришки саморізи проходять через пластик корпусу високовольтного генератора, запобігаючи його бовтанку. Провід до алюмінієвим контактним вставкам в короні ніяк не під'єднані, конструкцією просто забезпечується деякий невелику відстань між ВВ проводами і контактами корони. При цьому не можна гарантувати, є чи ні електричний контакт - це воля випадку. Якщо контакт є зараз, то при сильній вібрації, ударах ліхтаря при падіннях дроти можуть «втекти», і з'явиться зайвий іскровий зазор. У ВВ проводів мого генератора жили були навіть злегка поглиблені в ізоляцію, відповідно крім видимого зовнішнього розряду попутно відбувалися і невеликі розряди всередині пластикової корони, про що свідчать сліди опіків, залишені розрядами на алюмінії вставок. Щоб алюмінієві вставки не вискочив при вібрації і т.п. їх бажано прихопити клеєм.
Щоб збільшити ймовірність електричного контакту ВВ проводів з пластинами, я зрізав ізоляцію, щоб з неї стирчало прмерно 0,3мм центральної жили проводу, вставив проводи в отвори в короні, і поставив корону на місце. Цю операцію довелося повторити, так як при установці корони пару раз дроти у мене вислизали з місць призначення. Більш якісно закріпити дроти немає можливості, так як вони занадто короткі. Можна було капнути клею, але я не став, хіба мало доведеться розбирати (майже напевно).
Ну ніби все ... Ліхтар поки зібрав, все працює, світить, іскрить, але поки не заряджав, і головне питання - скільки ж треба часу, щоб зарядити цей акумулятор невідомої ємності. Якщо хто працював з таким, і знає його ємність, підкажіть пажалуйста. Схожих за позначенню не знайшов.
Ще до відкриття ліхтаря написав на TinyDeal, що ліхтар несправний, не заряджає, доклав пару фоток, на яких ліхтар включений в мережу, а світлодіод «зарядка» не горить. Була цікава реакція магазину. Загалом, після деякого спору з TinyDeal мені було запропоновано 7 $ рефунда у вигляді TD points. Або при замовленні понад 45 $ TD обіцяв вислати безкоштовно ще один такий ліхтар-шокер, що дуже дивно: ліхтар цей вже давно має статус «продано». Так як я вже пригледів собі на TD один ліхтарик (просто ліхтарик, без шокера), то на повернення 7 баксів погодився, тим більше що найближчим часом не планую купувати там нічого великого.
Може коли-небудь, якщо руки дійдуть, перероблю цей ліхтар під літієвий акумулятор з контролером зарядки від USB і нормальним драйвером світлодіода, і може бути з іншим світлодіодом. Правда, щоб поставити більш потужний світлодіод, треба буде виточувати тепловідвідний переходнічок, щоб замінити рідний пластиковий тримач. Головне питання - якою літій-іонний акумулятор або батарея акумуляторів сюди влізе, якого формату? Вже точно не 18650, тому, можливо, установка більш потужного світлодіода не має сенсу.
Можливо, першою доопрацюванням ліхтаря буде його переробка на зарядку акумулятора від напруги 5В від USB, треба всього-то резистор поставити, може бути навіть застроми в ліхтар mini-USB роз'єм. Час заряду пристойно скоротиться, хоч цей час потрібно буде контролювати самому, але найголовніше, зменшиться ймовірність феєрверку при зарядці від мережі. Поки не робив.
