Креслення та ескізи сходових конструкцій в будинку - як зображуються сходи і основні їх елементи
Для того, щоб побудувати сходи, мало її намалювати, необхідно ще знати її основні допустимі розміри, а також вміти розбиратися в позначеннях її основних елементів на кресленні
Креслення сходів - перший крок її створення
Намалювати сходи свій мрії зможе навіть людина, що не володіє особливим талантом художника. Однак професійний будівельник навряд чи, без супутніх пояснень зможе розібратися в такому малюнку. Тому перш ніж приступити до виконання схеми, слід вивчити хоча б загальні правила оформлення креслення.
Однак ви можете зобразити сходи своєї мрії на папері, а потім передати цей малюнок професійного проектувальнику, який по ньому зробить грамотний креслення
Як правило, ескіз сходів розробляється ще в ході проектування будинку. Хоча ступінчаста конструкція може бути зведена в приміщенні вже після завершення будівництва.
Такі сходи обов'язково необхідно включити в проект всього будинку
Що таке проект
Проект (план) - це проекція горизонтального зрізу поверху, будівлі або сходової конструкції, перенесена на площину.
При проектуванні багаторівневого будови приділіть належну увагу розташуванню в ньому зручною сходової конструкції
Що присутній на плані:
- Розміщення всіх приміщень поверху із зазначенням їх розмірів.
- Місцезнаходження сходових клітин і маршів.
- Розміщення віконних і дверних прорізів.
Ескіз майбутньої ступеневої системи не обов'язково робити самому, його можна замовити професійного проектувальнику або завантажити сподобався креслення в інтернеті
Ще одна докладна схема сходи на другий поверх, якій ви можете скористатися і застосувати для зведення в своєму будинку
Зображення і позначення
Перш ніж приступити до створення креслення сходів, необхідно навчитися розбиратися в загальноприйнятій термінології та позначеннях, що стосуються даних конструкцій.
Докладний креслення сходів поворотного прямого типу з уже розрахованими розмірами
Дане поняття включає в себе кілька пунктів - це термінологія, пов'язана з:
- типом сходів;
- основними її елементами;
- позначеннями на кресленнях;
- розмірами конструкції;
- застосовуваним матеріалом.
Розберемо докладніше кожний з цих визначень.
Ще один готовий проектувальний креслення сходової системи комбінованого типу, який може вам також стати в нагоді
Тип сходів
Перед тим, як почати виконувати схематичне зображення сходової конструкції, визначитеся, до якого типу вона буде належати:
- Маршевому.
- Гвинтовому.
- Спіралеподібні.
- Модульним.
Якщо ви складете грамотний креслення, який відповідає всім вимогам, що пред'являються до даної конструкції, у вас може вийти навіть така чудова модульна сходи

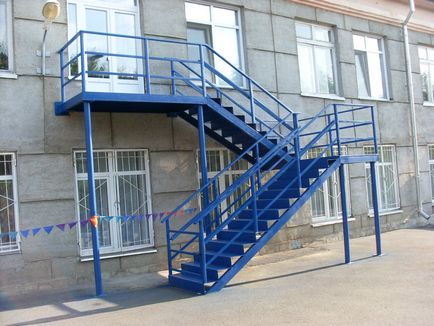

На фото зображена пожежна драбина для евакуації людей в разі надзвичайної ситуації, яка обов'язково має бути присутня в кожному будинку
Основні елементи
Основними елементами, зображуваними на схемі, є:
- Марш - пряма ділянка конструкції.
- Проступь - горизонтальна поверхня ступені.
- Подступенок - вертикальна складова ступені.
Для того, щоб зробити такі сходи, уважно її розрахуйте і виконайте грамотний креслення
Готовий креслення маршових сходів з поворотом на 180 градусів і одним майданчиком (на замітку забудовникам)
Позначення на схемах
На кресленні сходова система зображується у вигляді схеми, на якій позначення виконуються відповідно до ГОСТ 5401-50. Розглянемо їх докладніше на прикладі фото креслення, наведеного нижче.
На фото представлений найпростіший креслення сходів, де а - це перетин, б - проект нижнього маршу, в - проект перехідного маршу, г - схема верхнього маршу.
Отже, ми з'ясували, що схема звичайних сходів (дивіться фото вище) має такі умовні позначення:
- А - перетин
- Б - проект нижнього маршу
- В - проект перехідного маршу
- В - проект верхнього маршу.
Крім того, на схемі є спеціальні стрілки, що вказують напрямок руху по сходах.
Детальна схема сходи поворотного типу з розрахунком розмірів кожного її елемента
розміри конструкції
До основних розмірами сходовій системи відносяться такі параметри:
- Ухил - найкомфортнішим вважається ухил 1: 2, або 30 градусів до горизонту. Спектр зручності - від 25 до 40 градусів, оптимальним варіантом вважається ухил в 45 градусів (1: 1).
- Кількість ступенів у марші - не повинно бути більше 18-ти. При цьому всі проступи прямого маршу повинні бути строго одного розміру.
Проектуючи сходи, обов'язково враховуйте основні вимоги, які пред'являються до розмірів конструкції
На фото зображена дерев'яна система з докладним викладом термінології всіх її складових
Керівництво по графічному зображенню матеріалів виготовлення також міститься в Гості 5401-50. Далі наведемо докладний опис даних позначенні:
- Дерево - в поперечному торцевому розрізі штрихують круговими і радіальними лініями, імітуючи річні кільця і радіальні тріщини. На поздовжньому розрізі зображуються поздовжні смуги - імітація текстури.
При проектуванні креслення сходів, скористайтеся даними графічними зображеннями матеріалу її виготовлення

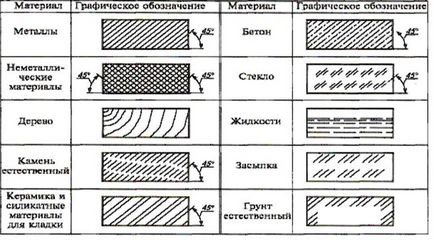

На даному фото представлені зображення схематичного зображення поперечних перерізів різних матеріалів
Таким чином, в статті ми розглянули основні елементи сходових систем та їх умовні позначення на схемах і кресленнях. Тепер власноруч зробити ескіз будь-якої конструкції і правильно схематично зобразити на ньому всі складові сходи вам не складе труднощів.
Грамотний і правильно виконаний проект допоможе в результаті звести якісну і красиву сходи у вашому будинку
