Ковпачки ізолюючі опис і технологія застосування
Монтаж електричного кола має на увазі з'єднання провідників. При контакті декількох жив виникає певний спротив. Високі значення опору призводять до нагрівання проводки, оплавлення ізоляції і короткого замикання. Тому основне завдання електромонтера: забезпечити надійний контакт з мінімально можливим опором.
види з'єднань
Виконуються з'єднання різними методами:
- Звичайною скруткой;
- Пайкою або зварюванням контактів;
- Використанням гвинтових затискачів, колодок і клемників;
- Також застосовуються ізолюючі ковпачки.
Найпростішим і застосовуваним методом з'єднання проводів під час електромонтажних робіт є скручування. Однак вимоги ПУЕ до скрутки досить жорсткі: з недавнього часу заборонено використовувати просту скрутку. Правила наказують робити зварювання або спайку проводів. Але це не завжди зручно: при монтажі великої мережі з'єднань дуже багато і процес може значно затягнутися.

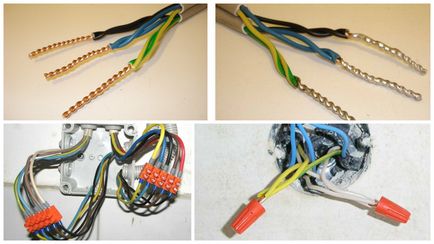

Різні види з'єднань: скручування, пайка, гвинтові затиски і ковпачки ЗІЗ
ковпачки ЗІЗ
Саме тому оптимальним варіантом вважаються ізолюючі ковпачки для скрутки проводів. Цей спосіб виконання електричного з'єднання і розглянемо більш докладно.
Сполучні ізолюючі затискачі - саме так розшифровується абревіатура ЗІЗ. По суті, такі ковпачки виконують дві функції:
- Відмінна ізоляція контакту;
- Різьбовий затиск робить скручування якісної і надійної.
При такому способі з'єднання повністю виключається пошкодження жив проводки, і не потрібно застосування ізоляційної стрічки.
Корпус затиску має конусоподібну форму і виготовлений з пластику нового покоління, що володіє стійкістю до високих температур. Крім цього, такий пластик не горить, відрізняється тугоплавкостью і морозостійкістю, що дозволяє використовувати затиски в будь-яких умовах.
У корпусі встановлена металева пружина, теж конусная. При надяганні ковпачка на зачищені жили, пружина охоплює і надійно затискає дроти.
технологія застосування

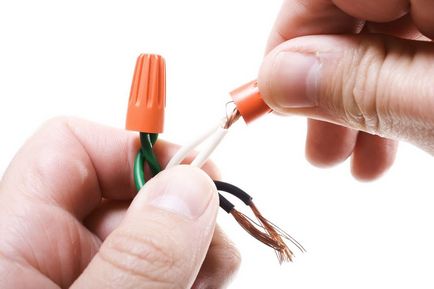

Тепер розглянемо, як зробити з'єднання проводів за допомогою засобів індивідуального захисту. Щоб ізолюючий затиск забезпечив максимально щільний контакт жив, слід дотримуватися таку технологію:
- Перш за все, потрібно зачистити кінці проводів. Щоб не помилитися з необхідною довжиною зачистки, можна прикласти ковпачок до проводу і відзначити його довжину;
- Виробляти зачистку дроти від ізоляції потрібно вкрай акуратно, щоб не пошкодити жили. Це спричинить за собою неякісне з'єднання, а при скручуванні, провід може просто зламатися. Тому краще скористатися професійним інструментом - Стрипер;
- Після цього рекомендується скрутити зачищені кінці проводів для поліпшення контакту;
- Потім на кінці одягається ізолюючий затиск. Робити це потрібно до упору, але не докладати надмірних зусиль;
- На завершення потрібно провернути ковпачок кілька разів за годинниковою стрілкою.
З'єднання двох м'яких проводів можна виробляти без попереднього скручування. При контакті трьох і більше жив, необхідно зробити скрутку плоскогубцями і відкусити закінчення.
маркування затискачів
Потрібно зауважити, що ізолюючі ковпачки мають своє маркування (від ЗІЗ 1 до ЗІЗ 5). Кожна маркування позначає певний перетин і кількість струмопровідних жил, яке здатний ефективно затиснути цей ковпачок. Залежно від маркування також відрізняється і колір затиску. Наприклад, синій ізолюючий ковпачок ЗІЗ 2 призначений для затиску трьох жив перетином 1,5 мм 2. А червоний ЗІЗ 5 - восьми жив перетином в 2,5 мм 2.
Типорозміри ковпачків ЗІЗ 1-5
Тому при виборі потрібно звертати увагу на маркування затискачів, щоб придбати відповідний витратний матеріал.
При проведенні об'ємних робіт, наприклад, при прокладці нової електропроводки в усьому будинку або квартирі, краще мати ізолюючі ковпачки різних розмірів. Так би мовити, на всі випадки.

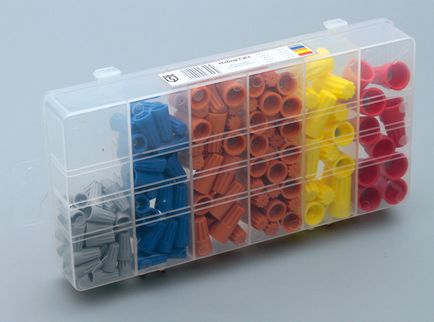

При проведенні великого ремонту такий набір ковпачків буде вельми корисний
Інші види з'єднань
Тепер давайте розглянемо кілька інших застосовуваних методів з'єднання.
За вимогами ПУЕ, для додання скрутці проводів надійності, застосовується зварювання. Для цього використовуються спеціальні обміднені графітові електроди. Такий спосіб дозволяє створити надійний і довговічний контакт буквально за кілька хвилин. Основне застосування: з'єднання товстих кабелів або багатожильної проводки.
Також підвищити якість скрутки можна за допомогою пайки. Для цього застосовується звичайний паяльник і олово в якості припою.
Зверніть увагу! Одним з мінусів даних способів є неможливість розібрати такі сполуки. При необхідності демонтажу, зварені або спаяні ділянки електропроводки, обрізаються кусачками.
Клемники і гвинтові затиски
Варто відзначити, що всі вище розглянуті методи застосовуються для монтажу проводів з одного матеріалу: міді або алюмінію. Для з'єднання різних провідників будь-яка скручування неприйнятна і заборонена правилами протипожежної безпеки.
Для цього використовуються механічні способи: гвинтові клемні колодки. При виконанні такого з'єднання, важливо не допускати прямого контакту двох різних проводів, фіксуючи їх через гвинтову пару колодки.
Існує більш сучасний вигляд клемників: самозажімние роз'єми. Вони можуть бути виконані у вигляді багато контактних колодок або невеликих ковпачків на 1-2 пари проводів. Самозажімние пристрої дозволяють зробити електричне з'єднання швидко, якісно і надійно. Єдиним мінусом таких пристроїв є їх досить висока ціна.
підводимо підсумки
Як бачимо, способів правильно поєднати кілька проводів, досить багато. Слід вибирати в залежності від ситуації: якщо необхідно швидко виконати монтаж електропроводки по всьому будинку, оптимально підійдуть ізолюючі ковпачки. При необхідності підключити потужний кабель, краще скористатися клемами, зварюванням або паянням. А для з'єднання різних провідників (алюмінію з міддю), можливий тільки механічний варіант з гвинтовими зажимами.
