Проектування каркасних будинків

проектування

Ціна розділу архітектурно-планувальне рішення АР 150 руб за квадратний метр поверховій площі (індивідуальне проектування, 3D візуалізація вашого будинку, вузли та пироги стін, перекриттів, покрівлі);
Ціна розділ конструктивне рішення КР 200 руб за квадратний метр поверховій площі (докладні креслення для будівництва та відомість матеріалів). Приклад проекту.

Якщо вам потрібен проект каркасного будинку

Будівництво

Вартість будівництва визначається в індивідуальному порядку і залежить від складності проекту, площі будинку, типу кроквяної системи та матеріалів.

У вас вже є проект і ви знаєте точно, як повинен виглядати ваш будинок мрії, але розрахунки і розміри виконані з урахуванням інших будівельних матеріалів. Чи не турбуйтеся, вихід є. Ваш проект я зможу переробити для будівництва котеджу за канадською або фінською каркасною технологією. 3D модель проекту дозволяє побачити, як буде виглядати будинок до початку будівництва. Проект буде адаптований під кліматичні умови вашого регіону. Надсилайте мені електронну пошту загальні плани поверхів і види фасаду, я зможу відповісти за вартістю і строками проектування. Досить малюнка від руки або посилання на вподобаний проект. Для прикладу нижче ескіз 1 поверху, який мені прислали, і планування, яку ми погодили з замовником.

Терміни і ціна влаштовує, я висилаю вам невеликий опитувальник для заповнення, щоб вибрати матеріали, розміри вікон і дверей, висоту стелі, форму покрівлі. Обговорюємо і вибираємо каркасну технологію для проектування: канадська, фінська, пасивний з подвійними стінами.
Наступний етап проектування - узгодження планувань і розташування віконних, дверних і сходових прорізів.

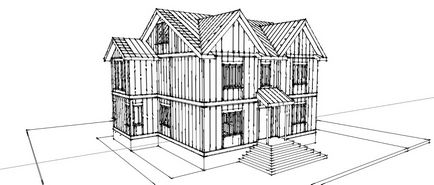

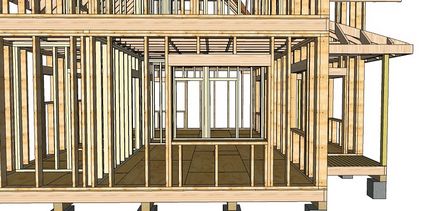

Проектування каркасного будинку в 3D. Ви отримаєте об'ємну модель. Перемикаючи сцени і шари, зможете самостійно подивитися на майбутній проект з усіх боків. Завжди виникають нові ідеї, вносимо правки.
Вважаю матеріали (дошки та плити обшивки для каркаса).

Роблю креслення стін, перекриттів, кроквяної системи
Якщо виникнуть питання під час будівництва, я зможу вам допомогти порадою.

На що звернути увагу при замовленні проектування каркасного будинку

Визначтеся з видом фундаменту. фундамент, стрічка, плита, цокольний поверх. На вибір впливає бюджет і грунт ділянки. Цокольний поверх, звичайно, буде дорожче. Стрічка на непучинистих піщаних грунтах може бути мелкозаглубленних. Для глини краще вибрати фундамент палі з розширення паль внизу, щоб запобігти виштовхування паль при промерзанні грунту. Монолітна фундаментну плиту виконує роль не тільки фундаментного підстави, але в неї можна відразу закласти систему водяного опалення теплої підлоги.

Якщо фундамент вже є на ділянці

Кількість дощок нижньої обв'язки визначається тільки якістю вже існуючого фундаменту. Якщо поверхня стрічки нерівна, то буде потрібно 2 дошки нижньої обв'язки, щоб вирівняти підставу для зведення платформи. У всіх інших випадках однієї дошки нижньої обв'язки досить.

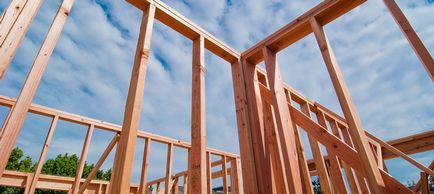

Вибір каркасною технологією я рекомендую робити між канадським та фінськими варіантами зовнішніх стін.

Канадська технологія з дошки перетином 150 х 50 мм проходить по всім нормам енергозбереження для ЦентральнойУкаіни і ідеально підходить для заміського котеджу, яким сім'я користується на вихідних і у відпустці. У Канаді утеплена каркасна стіна 150 мм є стандартом утеплення.

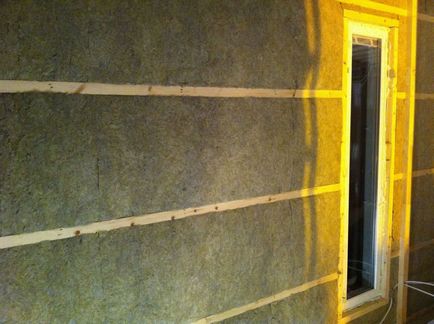

Фінська технологія перехресного утеплення за рахунок 50 мм внутрішнього шару мінеральної вати додатково до основного утеплення між стійок 150 х 50 мм. Так прибирають містки холоду. Я рекомендую вибирати фінський варіант, якщо ви будуєте котедж для постійного проживання. Це зменшить витрати на опалення. Також в цьому шарі зручно проводити комунікації без пошкодження пароізоляції.

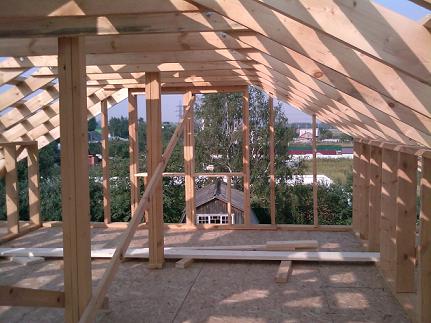

При проектуванні двоповерхових каркасних будинків вибираємо між повноцінним другим поверхом з холодним горищем і житловою мансардою. Мансарди дуже популярні вУкаіни, але рекомендую оцінити наскільки зручно для вас жити в приміщеннях зі скошеними стелями. Це найголовніший критерій при виборі робити горище житловим чи ні.

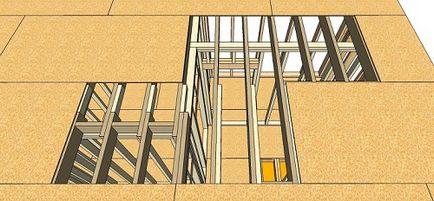

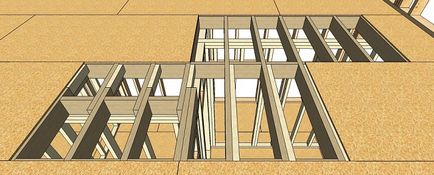

При зведенні платформи дуже важливо чи будуть використовуватися плити osb-3 або фанери з замком шип-паз або з прямою кромкою. Якщо у вашому регіоні можна купити тільки звичайні листи з прямою кромкою, то в між лагами слід встановити додаткові блоки для кріплення до них плит чорнової підлоги. На малюнку зліва плити чорнової підлоги osb-3 шип-паз без блоків. Правий малюнок - пряма кромка osb-3 і блоки для кріплення між лагами.

Крок стійок і лаг підлоги залежить від розміру плит osb-3 або фанери, які ви плануєте купувати. Для європейських плит 2500 х 1250 мм крок стійок 625.5 мм, для лаг 417 мм. Якщо доступний канадський розмір 2440 х 1220 мм, то крок стійок 610.5 мм, лаг перекриття 407 мм. Я рекомендую витратити трохи часу до замовлення проектування і визначитися з матеріалами, які будете купувати. Зверніть увагу, на малюнку нижче каркасні стійки збігаються з розмірами плити обшивки osb-3.

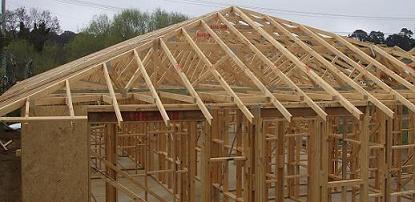

Тип покрівельного покриття впливає на конструкцію кроквяної системи. Для металочерепиці обов'язкове лати по кроквах. для м'якої черепиці потрібно підставу у вигляді плит osb-3 або фанери. На малюнку праворуч контробрешетка і лати для монтажу металочерепиці. Праворуч - на крокви буде встановлюватися osb-3 для монтажу м'якої черепиці.

Дверні прорізи слід вибирати з урахуванням призначення приміщення. Для спальних і віталень не менше 900 мм, щоб ставити двері з полотном 800 мм. У цьому випадку не буде проблем з занесенням меблів. Для технічних приміщень (ванні, гардероби, передпокої) я рекомендую дверні прорізи не менше 800 мм під дверний полотно 700 мм.

Вхідні двері зазвичай має нижній поріг, який збільшує висоту отвору до 2100 мм. Ширина не менше 900 мм. Пам'ятайте, що всі меблі доведеться заносити через вхідні двері.

Якщо ви плануєте проводити газ, то котельня повинна відповідати вимогам газівників. Якщо тип опалення газ, я спроектують котельню з урахуванням вимог по освітленню, висоті стелі, об'єму приміщення і розмірами дверних прорізів.

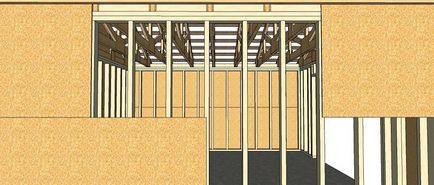

Висоту стелі, яка вимірюється від чорнової підлоги до нижньої поверхні стельових лаг, я рекомендую вибирати з урахуванням розміру гіпсокартону. Мій досвід показує, що оптимально ставити листи вертикально. В цьому випадку шпаклюється витончена кромка і виходить непомітний шов. Наприклад, якщо будете купувати листи розміром 2500 х 1200 мм, то висота приміщення 2530 мм. На стелю прикріплюється гіпсокартон 12 мм + 2500 мм довжина листа гіпсокартону на стіни + 18 мм зазор для чистового статі (ламінат, паркетна дошка). У підсумку після завершення внутрішньої обробки висота стелі буде 2,5 м. Якщо плануєте лист 3000 х 1200 мм, то висота від чорнової підлоги до лаг рекомендується 3030 мм.

Висота від чорнової підлоги до верху підвіконної дошки залежить якого розміру радіатори будуть встановлені під конамі. При висоті радіатора 600 мм необхідно закласти не менше 900 мм. Висота вікон обмежена тільки висотою самого приміщення.

Звиси покрівлі захищають від сонця і дощу, але крім своєї маси можуть бути навантажені вагою снігу на покрівлі. Зазвичай звіси 600 мм можна спроектувати без проблем. Звиси 800 мм і більше зажадають діагональних упорів, які ви можете бачити на німецьких фахверках і французьких шато.

Архітектурний розділ проекту

Якщо ви вирішили побудувати каркасний будинок, але ще не визначилися з вибором проекту, можна замовити архітектурний проект з урахуванням всіх ваших потреб. Від вас потрібна вступна інформація:

розмір;
кількість поверхів;
адаптація до рельєфу місцевості;
кількість кімнат, їх призначення;
наявність гаража або тераси.

На вибір архітектурного стилю при проектуванні впливають, в першу чергу, ваші особисті переваги. Однак, слід враховувати і деякі технічні параметри:

наявність мансарди або холодного горищного приміщення;
наявність ганку або тераси, їх розташування;
вид покрівлі (двосхилий, шатрова, ламана і ін.).

Візуалізація 3D моделі дозволить побачити як буде будівля і заздалегідь внести зміни.

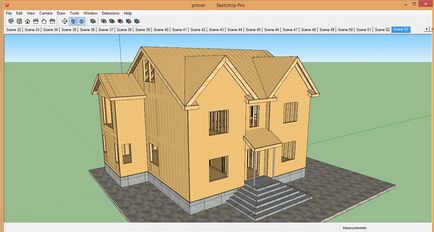

Якщо вам цікаво дізнатися, як виглядають 3D модель в SketchUp, то подивитися приклад проекту ви можете тут.

Конструктивний розділ проекту включає:

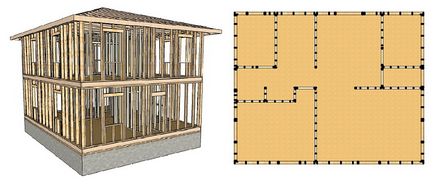

3D модель проекту в SketchUp;

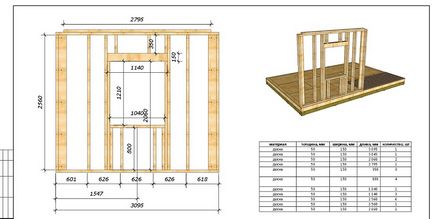

креслення каркасних стін, перекриттів, кроквяної системи;

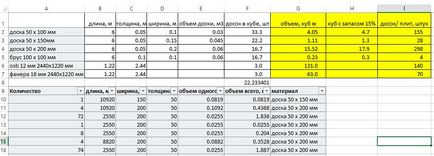

детальну калькуляцію плит обшивки і пиломатеріалів.

Якщо Ви вирішили замовити проектування каркасного будинку, тоді мені буде потрібно наступна інформація:

Визначте для себе основні параметри (розміри, кількість поверхів, все, що ви вважаєте за необхідне для вас). Намалюйте від руки, або за допомогою будь-якої комп'ютерної програми, ваш приблизний план розміщення кімнат на кожному з поверхів, їх розміри і призначення. Опишіть свої побажання і можливі ідеї, які ви хотіли б втілити в життя;
Якщо ви вже почали будівництво і встигли звести фундамент, мені потрібен його план з розмірами;
Вибір всіх матеріалів, які будуть потрібні для будівництва, обговоримо разом, для того, щоб оптимальний варіант, за ціною і доступності в вашому регіоні.

Калькуляція пиломатеріалів і плит обшивки дозволить оптимізувати ваші витрати на їх покупку, а також уникнути ситуації, коли по ходу будівництва припадає в розпал сезону докуповувати, переплачуючи і погоджуючись на гіршу якість.

Андрій, добрий день

дуже інформативний і корисний сайт. Прохання уточнити Ви надаєте послуги тільки з проектування, влаштування фуедаметов або ж Вам можна замовити будівництво каркасного будинку?

Андрій, добрий день дуже інформативний і корисний сайт. Прохання уточнити Ви надаєте послуги тільки з проектування, влаштування фуедаметов або ж Вам можна замовити будівництво каркасного будинку? Дякуємо

Ольга, добрий день.
Будь-який проект можна змінити
За матеріалами краще обговорювати окремо. Напишіть мені на електронну пошту або зателефонуйте
Андрій

Ольга, добрий день. Будь-який проект можна змінити За матеріалами краще обговорювати окремо. Напишіть мені на електронну пошту або зателефонуйте Андрій

Привіт, мені потрібно зробити проект каркасної лазні, є її план і фасади в оцилиндровке. Загальна площа близько 120 м2.
Яка вартість проекту?

16 000 р коштуватиме такий проект

Добридень! Андрій, допоможіть з радою будь ласка. Хочу побудувати каркасний будинок з зовнішнім оздобленням під штукатурку і фарбування, з якої дошки і яких матеріалів це краще зробити, щоб в процесі експлуатації стіни вдома не потріскалися? Розглядав балки, суху дошку і в'ялену дошку з кріпленням на неї оцинкованого профілю по панелі цсп. Буду вдячний за відповідь.

Під штукатурку і фарбування тільки "мокрий фасад". Решта потріскається. Потрібен "кокон", який не реагує на холод-жару. Це тільки пінополістирол. Решта матеріали "гуляють", що і дає тріщини
Андрій

Сергій, Під штукатурку і фарбування тільки "мокрий фасад". Решта потріскається. Потрібен "кокон", який не реагує на холод-жару. Це тільки пінополістирол. Решта матеріали "гуляють", що і дає тріщини Андрій

Електрика на ділянці є 15 кіловат
Також є Побутовий для проживання 4-6 чоловік.

З повагою,
Дмитро Капустін

Добрий день, Дмитро. Надішліть мені на електронну пошту план каркасного будинку, зможу відповісти.

Добрий день, Дмитро. Надішліть мені на електронну пошту план каркасного будинку, зможу відповісти. Андрій

Сергій, добрий день.
Вам треба уважно подивитися на каркасну стіну, обшиту osb-3. По всьому периметру плити є компенсаторний зазор 2-3 мм. Будь-пара не затримається і вийде назовні.
Якщо робити обшивку з вентзазоре від каркаса, то втрачається головна властивість зовнішньої обшивки: стабілізація каркасних стін.
До ізоплату я ставлюся нормально. Це гідний матеріал, якщо дотримуватися керівництво виробника за вибором плит і їх монтажу.

Каркасний будинок це не тільки несучі конструкції і внутрішнє оздоблення. Чи не зибавайте про комммунікаціях, які є у всіх будинках. Саме про них треба думати при консервації будинку на зиму.

Не забувайте про компенсаторному зазорі в 2 мм з усіх боків аркуша osb-3

Дмитро,
Є кілька варіантів:
1) більш нудний, якщо в місці сполучення нанести лінії і руками видалити зайві шматки
2) більш швидкий - є в програмі спосіб, коли один елемент "врізається" в інший. Пошукайте в youtube
