Як зібрати і підключити люстру
Як правило, для підключення люстри з п'ятьма ріжками використовують двоклавішний вимикач. Це зручно, так як одна його клавіша включає лампочки на двох ріжках, а при натисканні другої клавіші загоряться лампочки на трьох, що залишилися ріжках. Збирати люстру будемо виходячи з цього принципу.

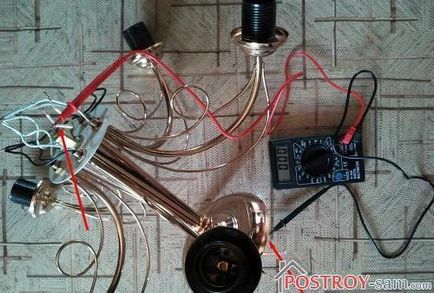

Зверніть увагу на пару проводів, що виходять з кожного ріжка. За допомогою мультиметра нам слід визначити, який дріт з кожної пари приєднаний до нарізної частини патрона, тобто є нульовим. Для цього встановіть перемикач в режим зумера і по черзі перевірте кожен провід, торкаючись одним щупом до проводу, а другим до нарізної частини патрона. Відсутність звукового сигналу і цифра 1 на дисплеї означають обрив, тобто перед нами різнойменний провід. Характерний писк і відображення на дисплеї цифри 0 свідчать про те, що шуканий провід знайдений. Промаркіруйте його зручним для вас способом: шматочком ізоляційної стрічки або маркером. Продзвоните і позначте таким же чином дроти з кожного ріжка.

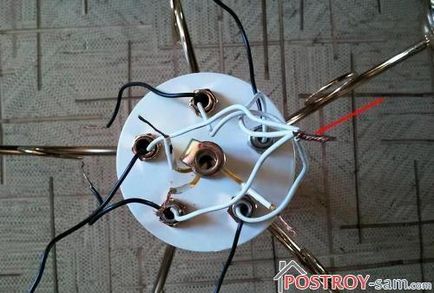

Тепер скрутіть разом все 5 зазначених нульових дроти, тому що згідно зі схемою, нуль підключається до них одночасно.
Після цього необхідно правильно з'єднати дроти з ріжків, що йдуть від центральних контактів. Робиться це в такий спосіб: з'єднуємо дроти двох ріжків, розташованих через один, зазначивши з'єднання цифрою 2, після чого скручуємо дроту від інших трьох ріжків і відзначаємо цифрою 3.
Ви бачите, що з центральної частини люстри виходять 3 дроти. Зараз наше завдання - дізнатися, який з цих проводів є нульовим. Як визначити нуль за допомогою мультиметра, ви вже знаєте.
Відзначте маркером шуканий провід, що йде до підвісу, торкаючись до якого ви почуєте писк. Для зручності позначте два залишилися дроти цифрою 2 - для підключення двох ріжків і цифрою 3 - для підключення 3 ріжків.

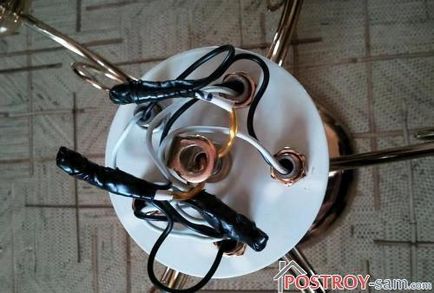

Важливий етап - почергове з'єднання всіх проводів люстри. В першу чергу з'єднуємо скрутку з п'яти нульових проводів, що йдуть від різьбових частин патронів в ріжках, з нульовим проводом, що йде до підвісу люстри. Для впевненості, місце з'єднання можна пропаять припоєм за допомогою паяльника, але не менш надійним буде і звичайне обтиснення плоскогубцями і ізоляція ізоляційною стрічкою.
Аналогічним способом з'єднуємо між собою спочатку дроти, відмічені цифрами 2, а потім дроти помічені трійкою.
Внутрішня частина люстри вже зібрана.
Залишилося прикрити місце з'єднання проводів декоративною кришкою і приступити безпосередньо до підключення світильника до харчування і вимикача.
Провід з боку підвісу слід обпресувати наконечниками НШВІ використовуючи прес-кліщі, або, як мінімум, пропаять.
Вибір клемника, на 4 або на 3 контакту, залежить в першу чергу від наявності у проводці дроти заземлення. Нуль стельового дроти підключається до нуля люстри, а два дроти від вимикача до проводів, зазначеним двійкою і трійкою. У четвертій клеми будуть з'єднані дріт заземлення з проводки і заземлюючий контакт від корпусу люстри.

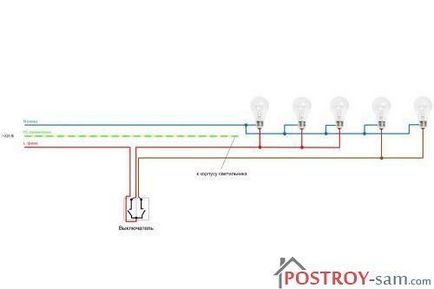

Схема люстри, яку ми зібрали.
Ви обов'язково зумієте зібрати і підключити люстру самостійно, ніж здивуєте чимало професійних електриків.
