Як в excel побудувати контрольні діаграми для spc-карти - трюки і прийоми в microsoft excel
Контрольні діаграми являють собою спосіб відстеження відхилень від стандартів якості. Відхилення, що перевищують встановлені межі, називають непідконтрольними, а відхилення, які не перевищують встановлених меж, називають підконтрольними. Забігаючи наперед, відзначимо, що на рис. 2 показані вимірювання, які виходять за межі як нижньої межі контролю, так і верхньої; це означає, що відповідний процес є непідконтрольним. Теорії управління якістю свідчать, що коригувати слід лише непідконтрольні процеси.
Збір контрольних даних здійснюється шляхом проведення регулярних вимірювань протягом певного процесу. Ці вимірювання фіксуються в електронній таблиці приблизно в такому вигляді, як показано на рис. 1.

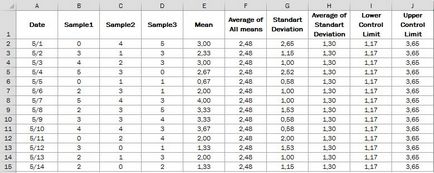

Мал. 1. Вибірка вимірювань контрольних даних
У цьому прикладі ми брали середнє значення вибірки вимірювань і за допомогою обчислень середнє відхилення визначали верхню і нижню межі контролю для нашого процесу. Обмежений обсяг цієї статті не дозволяє нам детально висвітлювати теорію і формули, які використовуються при побудові контрольної діаграми. Зосередимося краще на побудові самої діаграми. Контрольна діаграма, що базується на даних, показаних на рис. 1, представлена на рис. 2.

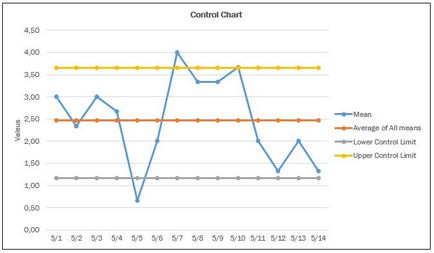

Мал. 2 Контрольна діаграма
Для створення контрольної діаграми використаний найпростіший лінійний графік. Перш за все виділіть комірки даних в стовпчиках А, Е, F, I і J (осередки даних знаходяться в рядках 2-15 кожного з стовпців). При виділенні стовпців не забувайте утримувати клавішу Ctrl, оскільки виділяються дані не є суміжними. Потім клацніть на кнопці Line (Графік) вкладки Insert (Вставка). У меню клацніть на будь-якому значку групи 2D Line (Графік). Ми клацнули на значку Line with Markers (Графік з маркерами). Якщо ви віддаєте перевагу якійсь іншій стиль відображення, клацніть на вашій діаграмі і активізуйте вкладку Design (Конструктор). Потім клацніть на невеликій кнопці з спрямованої вниз стрілкою, яка розташована в нижньому правому куті групи параметрів Chart Styles (Стилі діаграм). На екрані з'явиться меню з ескізами різноманітних стилів, які можна застосувати до діаграм цього типу (рис. 3).
Мал. 3. Стилі діаграм, які можна застосовувати до лінійним графіками
Дайте цій діаграмі, а також горизонтальній і вертикальній осях назви, як ми це робили вище. Змініть легенду діаграми, як вказувалося в одному з наведених раніше прикладів.
