Як правильно встановити розетку в бетонну стіну
Електрифікація об'єктів нерухомості є досить складним завданням і вимагає ретельного проведення проектувальних, монтажних, налагоджувальних робіт. Тоді як модернізація вже наявної електричної схеми при бажанні може бути проведена користувачем і самостійно, без залучення фахівців-електриків.
Причому головне при цьому - дотримання базових рекомендацій і суворе виконання робіт відповідно до вимог технологічного процесу.
Питання установки додаткових електричних розеток актуальний для більшості власників житлового сектора і це неспроста. Адже в процесі експлуатації житла відбувається безліч змін, що потребують внесення певних коректив. Даний матеріал якраз і призначений для розкриття питання як встановити розетку в бетонну стіну самостійно.
Якщо ж Вам необхідно перенести існуючу розетку на нове місце, то з методикою проведення подібних робіт можна ознайомитися тут.
Підготовчий етап з монтажу розетки
Природно на етапі підготовки буде потрібно визначитися з місцем установки новенького електроприладу, придбати всі необхідні інструменти і комплектуючі і підготувати місце проведення робіт.
Другим кроком виступає заготовка всіх необхідних атрибутів для монтажу електричного приладу. Серед основних матеріалів, які можуть знадобитися для зазначених цілей, можна виділити наступні:
- Електрична розетка для прихованої проводки (перевагу краще віддавати виробам з керамічною основою);
- Установча коробка (з відповідними розмірами);
- алебастр;
- Кабельно-провідникова продукція.
Тоді як у якості оснащення для проведення робіт слід підготувати перфоратор. зубило, шпатель, індикаторну викрутку.

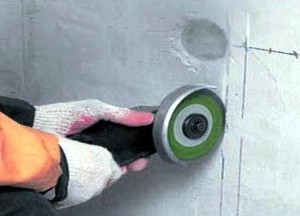

Підготовка заглиблень і штроблення стін
Природно для того, щоб встановити електричну розетку в бетонну основу потрібно неабияк потрудитися, при цьому весь цикл технологічних робіт по штробленню бажано проводити в наступній послідовності:
- На стіні розкреслювали місце установки розетки;
- За допомогою індикаторної викрутки (для визначення прихованої проводки) визначається відсутність електричних комунікацій в зоні проведення робіт;
- У бетонній стіні робиться поглиблення з розмірами, достатніми для монтажу настановної коробки (для чого можна використовувати перфоратор або звичайне зубило);
- Аналогічним чином проводиться штробление ділянки від місця монтажу розетки до наявної распредкоробкі;
Причому при виконанні зазначеної процедури слід бути особливо уважним, щоб не пошкодити наявну електричну проводку і не спровокувати тим самим виникнення аварійної ситуації. Тобто при можливості підключення перфоратора краще здійснити від іншого приміщення, завчасно знеструмивши місце проведення робіт, а більш точні операції виконувати за допомогою ручного інструменту (наприклад, зубилом).

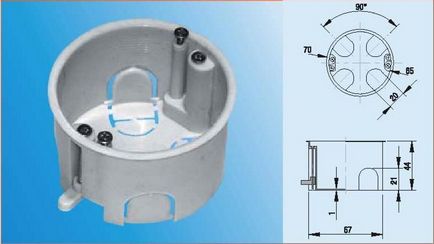

Монтаж настановних коробок

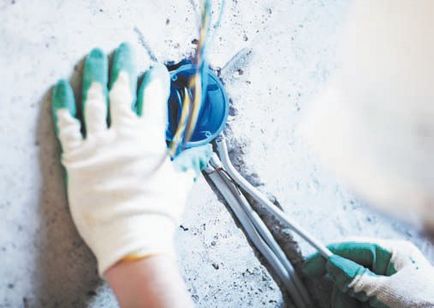

В принципі процедура монтажу настановної коробки не викликає серйозних ускладнень у виконавців, і полягає в жорсткій фіксації виробів в стіновий порожнини. Сама ж технологія проведення робіт полягає в наступному.
Спочатку в тілі коробки видаляється (продавлюється) сегмент, необхідний для введення кабелю. Після чого в спеціальній чистій посудині готується будівельний розчин, необхідний для фіксації распредкоробкі в підставі стіни.
Причому досвідчені фахівці рекомендують застосовувати для даних цілей чистий алебастр, розводиться з водним складом, а процес замішування виробляти в м'якій ємності (що дозволить ефективно видаляти залишки розчину при застиганні). До того ж, слід враховувати високу швидкість схоплювання складу, через що готувати його слід невеликими партіями (не більше 1-2 літрів).
На наступному етапі, алебастровий розчин за допомогою шпателя укладається в стеновое поглиблення і після цього установча коробка топиться в заданій точці, а надлишки розчину видаляються за допомогою шпателя. Причому дуже важливо домогтися такого розташування, щоб торці вироби знаходилися врівень зі стіновий площиною (для чого в процесі вистановкі до торцевої частини коробки можна прикласти рівний предмет, дотичний одночасно з коробкою і стінових підставою).
До того ж на даному етапі бажано забезпечити горизонтальне розташування кріпильних вушок монтажного вироби. Тобто в фіналі зазначених робіт установча коробка повинна мати жорстку фіксацію в стіновий площині.
Прокладка електричних провідників
Наступним етапом установки розетки у бетонну стіну є прокладка кабелю живлення від розподільчого пристрою (в його ролі зазвичай виступає распредкоробкі) до монтовані виробу. Причому попередньої операцією в даному випадку повинен виступати підбір електричного кабелю відповідного перерізу і з необхідним числом струмопровідних жил.
Безумовно, проведення зазначеної операції вимагає повного знеструмлення місця проведення робіт та виконання заходів, що перешкоджають помилковому поданню напруги (вивіска заборонних плакатів, викручування автоматичних запобіжників і т.п.). Сама ж процедура прокладки полягає в наступному:
- Знімається кришка розподільчої коробки;
- Електричний кабель заводиться однією стороною в установчу коробку, а протилежної - в розподільну (при цьому слід забезпечувати зручність наступних расключеніе, для чого доцільно заводити кабель з надлишком на 100 - 150мм);
- Провідники якісно фіксуються в штробі за рахунок алебастрового розчину (наноситься з кроком 200 - 250 мм) і подальшого приховування заглиблень за допомогою штукатурних складів.
Расключеніе в розподільній коробці
Після того, як зроблені всі підготовчі роботи, виконана прокладка кабелю і проведена обробка стіновий поверхні, приступають до фінальної частини робіт. Однак перед тим як остаточно встановити розетку в бетонну стіну, бажано виконати електричні расключеніе в розподільному пристрої.
Для цих цілей спочатку визначаються місця комутації живильних провідників. Потім до зазначених точок виробляється під'єднання знову прокладеного кабелю, для чого з провідників видаляється ізоляція (близько 70мм) і струмопровідні жили приєднують до загальних провідникам (фаза, нуль, захисне заземлення) методом скруток або через спеціальний клемник).
Тобто домагаються такого умови, щоб напругу живлення через прокладений кабель могло надходити до монтируемой електророзетки. А в фіналі, оголені точки підключень надійно ізолюють за допомогою ізоляційної стрічки або спеціальних електромонтажних (пластикових) ковпачків.
Монтаж електричних розеток в бетонну стіну
Останнім і самим основним заходом є інсталяція електричної розетки в підготовлене місце і її підключення по електросхемі. Причому для зручності виконавця виконувати дану роботу бажано поетапно.

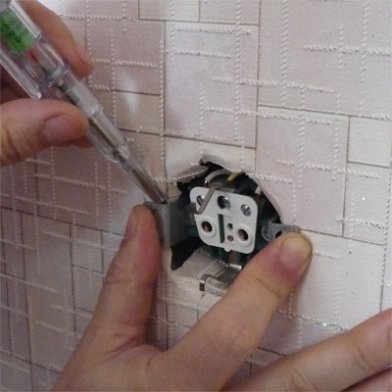

Для чого, по-перше, потрібно розібрати електричну розетку, а саме зняти з неї декоративну кришку.
Другим дією має виступати електроенергі ¿приладу до провідників. Для чого останні зачищаються, і з кожного знімається електрична ізоляція (довжиною 7 - 10 мм). Після цього відповідні провідники приєднуються до клем приладу (L. N. PE).
Далі здійснюється монтаж розетки в корпус настановної коробки, для чого можуть використовуватися розвідні лапки (йдуть в комплекті з розеткою), або ж кріплення може здійснюватися за рахунок дрібних шурупів (вкручуються в монтажні отвори настановної коробки).
Фінальним кроком є установка декоративної накладки (прикручується за допомогою гвинта) і перевірка працездатності знову змонтованого пристрої.
З огляду на всі вищеописані операції можна самостійно розібратися як встановити розетку в бетонну стіну і зробити весь перелік робіт з максимальною ефективністю.
