Як користуватися контрольно-Інсоляціонний лінійкою

А що таке інсоляція, щоб зрозуміти для чого потрібна контрольно-Інсоляціонний лінійка. Інсоляція це процес опромінення різних поверхонь сонцем. При ландшафтному проектуванні важливо визначити розташування квартири відносно сторін світу, яка кількість сонячного світла буде проникати в приміщення через отвір вікна.

Якщо в проекті побудувати свій будинок, потрібно уважно продумати якісь кімнати розташувати на сході, які на заході і т.д. Зробити розрахунок інсоляції житлових приміщень, але бажано, щоб цю роботу провів професіонал - інженер-конструктор.

Контрольно-Інсоляціонний лінійка створюється під певний календарний день на основі даних про стан Сонця, під певний масштаб плану і для певної широти-довготи. Якщо лінійка створена, наприклад, в Черкасах, нею не можна скористатися в Харкові.

Для яких розрахунків призначена ця лінійка, які параметри з її допомогою можна визначити.

Якщо говорити по простому, без наукових термінів, то можна сказати, що контрольно-Інсоляціонний лінійка призначена для визначення ступеня освітленості і тривалості за часом даної ділянки, наприклад кімнати, через віконний отвір.

Лінійка дозволяє визначити чи будуть дотримані гігієнічні норми освітленості приміщень, наприклад, при забудові певної ділянки висотними будівлями, які можуть затінювати вже існуючі будівлі.

За гігієнічним нормам освітленість житлових приміщень повинна бути не менше 2-х годин безперервної інсоляції або 2.5 годин змінної, а для таких приміщень як навчальні класи або лікарняні палати час інсоляції повинно бути не менше 3-х годин. Без дотримання цих норм, забудовник не отримає дозвіл на будівництво висотки біля існуючих будівель.

Як користуватися контрольно-Інсоляціонний лінійкою?

Спочатку потрібно сказати, що для кожного регіону існує своя Інсоляціонний лінійка, параметри якої залежать від довготи і широти даного міста.

Найпростіша контрольно-Інсоляціонний лінійка виглядає так:

Для визначення часу інсоляції Інсоляціонний лінійку накладають на план, поєднуючи точку "С" з точкою для якої визначається інсоляція, наприклад, з вікном на першому поверсі будинку. Центральний промінь (12 годин) повинен "дивитися" в південному напрямку на плані.

За розходяться радіальних лініях визначають час інсоляції в тому випадку, якщо затінюючі об'єкти (будівлі, дерева, гори.) Відсутні.

При наявності затінюють об'єктів, визначають їх висоту (на кресленнях вказується висота фасаду або розрізу будівлі) і дивляться не перетинається концентрическая дуга з поверхнею або частиною даного об'єкта.

За різницею висот на лінійці (на дузі) і точкою верхньої позначки затеняющего об'єкта визначають час інсоляції.

За допомогою радіальних ліній визначають інтервал, з якого по яку годину на дану точку ( "С") падає тінь від затеняющего об'єкта. Від максимальної тривалості теоретичної інсоляції потрібно відняти отримане час коли падає тінь від затеняющего об'єкта і отримаємо величину фактичної інсоляції точки "С".

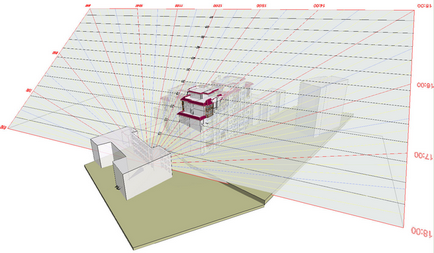

На плані всі отримані точки-вершини з'єднуються лініями з вихідною точкою-полюсом "С" і виходить приблизно ось такий креслення:

Різниця часу між променями (червоні сектора) і є час (тривалість) інсоляції для даної точки.

Відповідь вийшла кілька сумбурний, але для детального опису роботи з контрольно-Інсоляціонний лінійкою потрібно написати наукову працю на кілька сторінок.

Більш докладно норми розрахунку інсоляції для Москви можна подивитися тут.

Як то кажуть, краще один раз побачити, ніж сто разів почути або прочитати. Пропоную подивитися відеурок по користуванню контрольно-Інсоляціонний лінійкою в ЗD програмі.

Контрольно-Інсоляціонний лінійка, ні що інше як креслення нанесений на щільну і прозору плівку, ну або на оргскло в деяких варіантах.

Тобто по суті це і не лінійка в прямому сенсі, а креслення.

На Інсоляціонний лінійки є умовні позначення.

Орієнтири по сторонах світу.

Лінії (позначки) показують напрямок тіней.

Відмітки кута висоти стояння сонця и.т.п, включаючи масштаб (масштаб точно такий же як на кресленнях проектованих будівель в якому проводяться розрахунки по інсоляції, освітленості, якщо простіше).

Кожна Інсоляціонний лінійка призначена для конкретної широти, конкретної місцевості (універсальних Інсоляціонний лінійок, просто не існує).

Користуватися лінійкою досить складно, потрібні спеціальні знання.

Але якщо в загальному, то Інсоляціонний лінійка накладається на план будівель в яких необхідно обчислити тривалість інсоляції (природної освітленості).

Лінійка накладається (на план) таким чином що б точка нижнього поверху фасаду будівлі (перший поверх) збігалася з точкою "С" на лінійки.

При цьому стрілка над тією самою точкою "С" повинна бути зорієнтована строго на Північ генплану.

Все, далі по радіальних лініях визначають максимальний час інсоляції, але без затінюють будівель (або інших об'єктів).

Потім беруться креслення затінюють будівель і визначається їх висота.

Далі на лінійці знаходимо "лінію поверховості".

Все що вище цієї лінії і буде затінювати фасад будівлі інсоляцію якого ми прораховуємо.

Потім користуючись радіальними лініями знаходимо час на протязі якого падає тінь на нашу будівлю.

Далі "чиста математика".

Віднімаємо цей час (затінення) від часу максимальної інсоляції і отримуємо фактичну цифру по тривалості інсоляції.

Якось так, але без спеціальних знань не обійтися.

Загальні принципи використання такі: контрольно-Інсоляціонний лінійку накладають прямо на план так, щоб точка "С" була стартовою точкою, стрілка над точкою "С" повинна орієнтуватися на сторону світла Північ. Далі по радіальних лініях роблять вимірювання за часом, а також знаходять лінію поверховості будівлі. Далі за формулою знаходять час інсоляції в певній точці.

Для кожного об'єкта є свої гігієнічні норми тіні і світла.

За допомогою даної лінійки можна визначити такі показники, як:

• Коефіцієнт (К) глибини закладення приміщень;
• Кут падіння;
• Кут затінення;
• Кут отвору;
• Світловий коефіцієнт;
• Коефіцієнт природного освітлення.

Для застосування розрахунків по лінійці необхідність вміння працювати з ACADa в 3D (основи). Точність обчислення досить висока. Для роботи потрібно вивчити вимоги СанПіН 2.2.1 / 2.1.1.1076-01, і знати розрахунки КПО приміщень відповідно до СНиП 23-05-95 * "Природне і штучне освітлення". Можна так само використовувати професійну програму "Соляріс". Але сказати можна таке що всі розрахунки в ручну трохи нижче ніж розрахунки в програмі. Вся біда в тому що для кожного міста треба будувати свою інсаляціонную лінійку, на жаль універсальної лінійки не існує. Як користуватися лінійкою правильно описано тут:

Завантажити лінійку можна тут:
