Всім привіт. Вирішив написати як я ставив ВТФ на свій Соляріс. Спочатку перерив весь інет по установці ВТФ. Знайшов кілька способів і схем.
Вибрав відповідну схему - трошки змінив її:
Підключати вирішив через кнопку. Як кнопка - вибрав кнопку відключення ESP. У магазині замовив оригінальні ВТФ і кнопку ESP. Чекав близько 10 днів. Ціна ВТФ - 3000р, кнопки 600р. Потім придбав комплект проводів для підключення ВТФ від ПРІОР :) - 350р. Силове реле на 4ре контакту - 50р. Реле від ВАЗ 2114: 23,3777 - 140р. + Колодка до реле 90р. Клеми на дроти, термоусадочний кембрік.
Спочатку всю проводку збирав і готував в домашніх умовах: ось кілька фоток
Так як не знайшов фішку для цієї кнопки довелося зробити так:
Одягнув термоусадочний кембрік.
Потім підключився кнопку:
Так виглядає реле і фішка:
Колодка для силового реле:
Далі кілька фото збірки проводки, перепрошую за якість :)
Всю проводку спрятад в гофру! Для безпеки. Вирішив забронювати ВТФ плівкою:

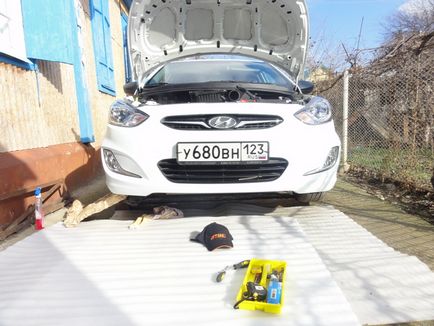

І так в свій вихідний день вирішив зайнятися установкою. Відразу визначився, що не буду знімати бампер. Просто відкрутив подкрильнікі передніх коліс від бампера і відсунув їх. В яку вільно проходять ВТФ.

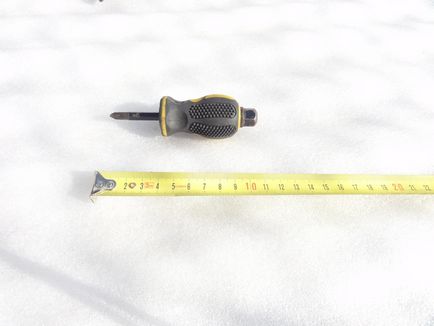

Дуже необхідна така викрутка якщо не хочете знімати бампер.
Насамперед знімаємо заглушки, а на їх місце ставимо ВТФ:
Скажу чесно що ВТФ, з боку водія, возився довше. Дуже незручно було через водуховодов. Щоб закрутити останній верхній шуруп довелося зняти повітряний фільтр.
Далі протягуємо підготовлену проводку до ВТФ:
Знімаємо пластикову захист між бампером і рамкою радіатора. Закріплюємо проводку капроновими стяжками:
Силове реле разом з запобіжником встановлюємо під капотом на чашці лівої стійки. Далі провід від силового реле простягаємо в салон через основний джгут проводів.
У салоні знімаємо заглушку з запобіжників. Потім дістаємо блок з гідрокоректором, де встановимо на місце кнопку. А друге реле я встановив зліва від педалі зчеплення на кріплення, яке тримає ковролін:
І так коротко по підключенню в салоні: харчування на кнопку ESP взяв з фішки гидрокорректора (жовтий провід), а харчування на реле 23,3777 взяв з прикурювача (фішка ззаду блоку запобіжників - зелений кабель).
Була можливість вивести індикацію роботи ВТФ на панель - але я не захотів. Все зробив, як мені здається, просто, швидко. Все працює і цілком мене влаштовує.
