Як додати амперметр в китайський вольтметр, 2 схеми
Отримав з AliExpress парочку електронних вбудованих вольтметрів моделі V20D-2P-1.1 (вимір постійної напруги), ціна питання 91 цент штука. Ось його характеристики:
- робочий діапазон 2,5 В - 30 В
- колір світіння червоний
- габаритний розмір 23 * 15 * 10 мм
- додаткового харчування не вимагає (двухпроводной варіант)
- є можливість підстроювання
- частота оновлення: близько 500 мс / час
- обіцяна точність вимірювання: 1% (+/- 1 розряд)
І все було б добре, поставив за місцем і користувався, та попалася на очі інформація про можливість їх доопрацювання - додавання функції вимірювання струму.

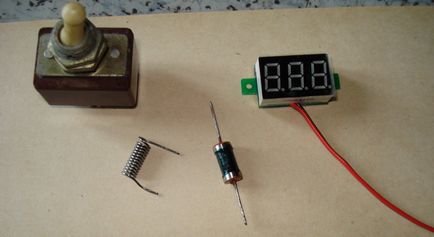

Приготував все необхідне: двополюсної тумблер, вивідні резистори - один МЛТ-1 на 130 кОм і другий дротяний на 0,08 Ом (виготовив з ніхромового спіралі діаметром 0,7 мм). І цілий вечір згідно знайденої схеми та інструкції з її реалізації з'єднував це господарство проводами з вольтметром. Безрезультатно. Те-ли догадливості в розумінні недоговореного і недочерченного в знайденому матеріалі не вистачило, чи то мали місце відмінності в схемах. Вольтметр не працював ніяк взагалі.
Підключаємо модуль цифрової вольтметр
Довелося випоювати індикатор і вивчати схему. Тут вже був потрібний не маленький паяльник, а малесенький, так, що пововтузився неабияк. Зате в перебігу наступних п'яти хвилин, коли вся схема стала доступна огляду, все-все зрозумів. В принципі знав, що з цього і потрібно починати, але вже дуже хотілося вирішити питання «по легкому».
Схема доопрацювання V-метра
Так народилася ця схема з'єднання додаткових електронних компонентів з уже існуючими в схемі вольтметра. Зазначений синім кольором штатний резистор схеми підлягає обов'язковому видаленню. Скажу відразу відмінності від інших схем наведених в інтернеті знайшов, наприклад з'єднання підлаштування резистора. Всю схему вольтметра перемальовувати не став (повторювати не збираюся), накреслив тільки ту частину, яка необхідна для доопрацювання. Те, що харчування вольтметра потрібно робити окремим вважаю очевидним, все-таки початок відліку в показаннях має починатися з нуля. Надалі з'ясувалося, що харчування від батарейки або акумулятора не підійде, бо токопотребление вольтметра при напрузі в 5 вольт становить 30 мА.
Після складання вольтметра взявся за суть дійства. Мудрувати не буду, просто покажу і розкажу, що з чим з'єднати, щоб все вийшло.
Покрокова інструкція
Отже. дія перша - зі схеми випаюється СМД резистор опором 130 кОм стоїть на вході плюсового проводу живлення, між діодом і підлаштування резистором 20 кОм.
Корисне: Зарядний пристрій для свинцево-кислотних акумуляторів з імпульсного БП
Друге. На звільнилася контакт, з боку подстроечніка припаивается провід бажаної довжини (для проби зручно 150 мм і краще червоного кольору)
Третє. На доріжку сполучає резистор 12 кОм і конденсатор, з «земляний» сторони припаивается другий провід (наприклад синій).
Випробування нової схеми
Тепер згідно схеми і цього фото «вішаємо» на вольтметр доповнення: тумблер, запобіжник і два резистора. Тут головне правильно підпаяти новоустановлені червоний і синій дроти, втім, не тільки їх.

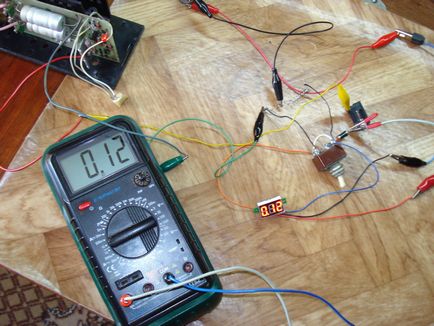

А ось тут проводів побільше, хоча все і просто:
«Корисне навантаження» - парою сполучних проводів приєднаний е / двигун
«Окреме харчування вольтметра» - акумулятор з ще двома проводами
«Вихід блоку харчування» - ще парочка проводів
Після подачі живлення на вольтметр відразу висвітилося «0,01», після подачі живлення на електродвигун вимірювач в режимі вольтметра показав напругу на виході блоку живлення рівне 7 вольтам, потім переключив в режим амперметра. Перемикання виробляв при відключенні подачі живлення на навантаження. Надалі замість тумблера поставлю кнопку без фіксації, так безпечніше для схеми і зручніше для експлуатації. Порадувало те, що все запрацювало з першої спроби. Однак показання амперметра були відмінні від показань на мультиметри більше ніж у 7 разів.
