Інструкція по заправці картриджа panasonic kx-fat400a7, петрокомплектсервіс
Інструкція по заправці картриджа Panasonic KX-FAT400A7

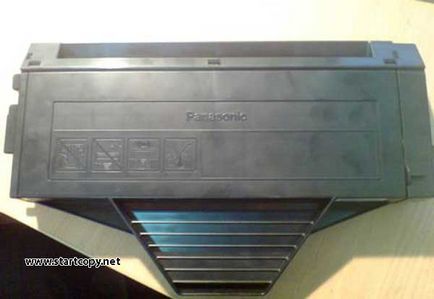

Вид картриджа зверху.
Вид картриджа знизу.
Збоку на торцевій кришці бачимо плату ідентіфактор нового картриджа з двома контактами.
Зніміть передню кришку, що закриває фотобарабан і ролик заряду. Тримається вона на двох болтах по краях кришки знизу і трьох засувках зверху.
Отже кришка знята і нашому погляду відкривається фотобарабан і ролик заряду. Останній, не гумовий, як я очікував, а «волохатий». На зразок того, що встановлені в драмі Epson EPL-6200.
Далі знімаємо бічну кришку з платою, для цього відкручуємо три болта. При знятті її, фотобарабан і ролик просто вивалюються, так як більш нічим не фіксуються, слід бути уважним, щоб не впустити.
Фотобарабан зеленого кольору, довжина гільзи - 244 мм. Має дві шестерні - велика складається з двох секцій - одна з прямими зубцями, друга з косими. Мала - з невеликими косими зубчиками.
Після зняття бічної кришки виглядає приблизно так:

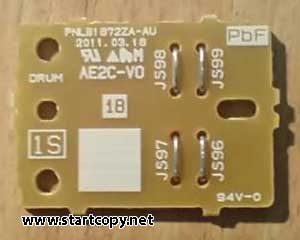

З бічної кришки витягуємо хустці. Ось вона:
Бачимо два елементи. Резистор на 220 Ом і запобіжник на 150 міліампер. Ймовірно, при установці нового картриджа, апарат перепалюваних перед і таким чином повідомлення про заміну тонера скидається.
Повернемося до цього трохи пізніше. А поки вирішимо, що будемо сипати в картридж. Виходячи з попереднього досвіду, побачивши колір фотобарабана, я вирішив спробувати Samsung ML-1210 (Bulat). Засипається тонер через пробку, вона досить жорстка, але знімається легко. Для картриджа KX-FAT400A7 - 1800 стр. 60 грам, для картриджа KX-FAT410A7 - 2500 стр. - 75 грам. (Прим. Ред.)
Попередньо я вичистив залишки старого тонера пилососом (просто акуратно засунув всередину тонку насадку пилососа 3М). Дозирующее не знімав, тому що картридж первопроход, думаю, на ньому при оригінальному тонері ще не встигли утворитися корости. Наступного разу чистка обов'язкове.
Після зворотного збирання і установки, залишається вирішити проблему скидання повідомлення. Шановний Banzai підказав мені як це можна зробити, давши посилання на статтю "Робимо блок запобіжників, для скидання грубки в Xerox 7750"
"А у мене пріспособа у вигляді згорілого запобіжника з двома проводками від нього. Встановлюю його замість запобіжника на картриджі, проводки виводжу з принтера підключаю до тестеру на вимір міліампер, включаю апарат і як тільки на тестері бачу кидок відразу відпускаю один кінець, ось і все . принтер скинутий. "
Я вирішив зробити як описано в останньому пості за посиланням - вивів два проводка назовні. Закоротіл через мультиметр (на ньому поставив вимір міліампер), імітуючи попер. І після включення апарату розірвав ланцюг. Апарат успішно вийшов в готовність.
З повагою, Михайло Чубаров aka Dr.Mishanikus [email protected]
Картриджі Panasonic KX-FAT400A7 і KX-FAT410A7 застосовуються в наступних друкувальних пристроях:
МФЦ лазерний Panasonic KX-MB1500RU
МФЦ лазерний Panasonic KX-MB1500RUW
МФЦ лазерний Panasonic KX-MB1500RUB
МФЦ лазерний Panasonic KX-MB1520RU
МФЦ лазерний Panasonic KX-MB1520RUW
МФЦ лазерний Panasonic KX-MB1520RUB
