Інструкція по заправці картриджів oki c5950, c5850, c5750, c5650, oki c610, c810, чіп-и, тонери,
Рис 1. Зняти заглушку, замінити Smart ЧІП. У чіп-е зберігатися інформація про витрату тонера. Купити чіп можна без проблем.
Рис 2. Зняти ковпачок, надрізати пластикову плівку і зняти її. Видалити за допомогою пилососа відпрацювання тонера.
Рис 3. Потдеть викруткою кришку, зняти її. Встановити картридж вертикально, отвором для засипання тонера вгору. За допомогою воронки засипати тонер в отвір.
2. Постелити аркуш паперу, перевернути картридж щілиною для прокидання тонера вниз, натиснути на таб Рис 4, повернути синій важіль і відкрити картридж. Залишки тонера прокидаючись на лист.
3. Перевернути картридж щілиною вгору, повернути велику білу шестірню щоб щілину прокидання тонера відкрилася максимально Рис 7.
4. Зробити жолоб з паперу, щільно приклеїти скотчем по краях щілини і корпусу туби з тонером. Засипати кольоровий тонер Рис 8.
5. Прибрати папір. Заклеїти скотчем все щілину. Перевернути картридж отвором для прокидання тонера вниз, натиснути на таб. За допомогою синього важеля закрити щілину.
6. Перевернути картридж щілиною вгору, відклеїти скотч, пилососом прибрати залишки тонера з щілини.
7. Замінити Радіо ЧІП Рис 1. Заправлений тонером (фарбою) картридж готовий до роботи.
Рис 7. Щілина для прокидання тонера в бункер фото барабана додатково захищена сіточкою і може бути закрита механізмом перемішування тонера. Це єдина можливість для заправки.

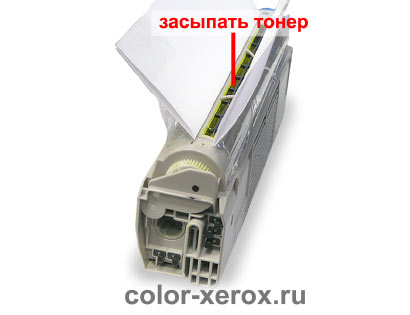

Рис 8. Імпровізована воронка для тонера приклеєна скотчем до корпусу картриджа. У відкриту щілину необхідно засипати кольоровий тонер. Потім прибрати папір і новим скотчем заклеїти щілину.
Пилосос 3М для заправки картриджів.
Для заправки картріджів тонером необхідний СПЕЦІАЛЬНИЙ пилосос 3М зі змінними фільтрами. Побутові пилососи для цих цілей не годяться. Їх фільтри не утримують частинки тонера.
До того ж тонер містить металеві компоненти, які потрапляючи в двигун побутового пилососа швидко виводять його з ладу. Пилосос можна використовувати і при Технічному Обслуговуванні принтерів.
Пилосос 3М. Опис, характеристики
Прайс-лист вартості тонерів, чіпів для заправки принтерів Oki.
Пропозиція на Тонер ГКІ (Прутнемір OKIUNIV,
єдиний тонер, зроблений в США)
Тонер Static Control Oki C9655, C9650, C9600, C8800, C801,
C711, C610, C822, C831, C810, C5850
друкує БЕЗ ФОНУ на глянцевого паперу.
Кольоровий тонер (вага 1 кг.) - 7.000 руб.
Чорний тонер - 6.500руб.
Прутнемір OKIUNIV2 - 6.380 / 5.770 руб кольоровий / чорний тонер.
Властивості тонера Statik Control:
1. Тонер володіє абсолютною совместімстью з оригінальним тонером
(Чистка блоку барабана не потрібно). Однак щоб проявилися властивості нового тонера необхідно роздрукувати 10 - 20 аркушів кожного кольору 80% заливкою.
2. Температура запікання тонера нижче, ніж у оригінального, що дозволяє друкувати на більш високих швидкостях (режим ручного регулювання щільності паперу). Тонер дозволяє друкувати візитки на глянцевому папері 300 грам в тиражному режимі. При використанні оригінального тонера друк можлива тільки в полистовому режимі, інакше перший лист виходить нормальним, а з інших тонер (особливо чорний) починає злазити, відвалюватися шматками.
Наслідки неправильної заправки тонер-картриджів OKI.
Як показує досвід ремонту принтерів OKI користувачі і більшість сервісних центрів все одно неправильно виконують операцію заправки картріджів тонером.
Для коректної заправки картріджів ОБОВ'ЯЗКОВО необхідно мати дорогий сервісний пилосос, а також володіти знаннями і досвідом. Заправка на свій страх і ризик призводить до катастрофічного результату багаторазово перевищує за вартістю заправку в Сервісному Центрі. Після неякісної заправки користувачеві необхідно закупити комплект фотобарабанів і новий комплект тонер картриджів.
Втрати в грошах для принтера OKI C810 (курсі долара 60) розклад наступний. При вартості принтера 60.000 рублів, вартість барабанів становить 32.800 рублів, а ціна комплекту картриджів 50.900 рублів. Загальна вартість втрат становить 83.700 рублів.
Ситуація ускладнюється тим, що при неякісної заправці принтер ще довго і цілком стерпно працює. Користувач розуміє, що принтер несправний, коли вже пізно.
На Рис 9 показаний безнадійно несправний блок синього фотобарабана принтера Oki C810, C830. Від неякісної заправки відходи тонера расперло блок фотобарабана і засипали принтер.
Заправляючи картриджі в компанії "Ольтар" ви надійно захищені від таких неприємностей високих витрат на ремонт принтера.
Рис 9. Неякісна заправка тонер-картриджа принтера OKI.
Блок синього фотобарабана расперло. При роботі принтер може потріскувати і видавати різні інженерні помилки.
Відмінності картриджів принтерів Oki C8600 / 8800 від Oki C810 / 830.
Рис 9. Картриджі (Magenta) принтерів Oki C810 нічим конструктивно не відрізняються від картриджів принтерів Oki C8600. Вони заправляють однаковим тонерів. Однак тонера в Oki C8600 вистачає на 6.000 копій (5%), а в Oki C810 на 8.000 копій (5%). І ще є деякі переборні відмінності на Рис 10. При заправці обов'язково видалення відходів тонера як показано на Рис 2.
Рис 10. Відмінності картриджів Oki C8860 і Oki C810. Шпінькі чорного кольору, що визначають тип принтера і колір, що перешкоджають неправильної установки тонера не на своє місце. Шпінькі нескладно видаляються плоскогубцями. Для принтерів встановлюються різні ЧІП-и. У туби насипається різна кількість тонера, хоча максимальний обсяг туб для тонера однаковий.
Як працюють принтери Oki формату А4 зі стартовими картриджами.
Принтери Oki продаються зі стартовими картриджами, які відрізняються по конструкції, в яких не більше 50% ємності тонера від нормального картриджа і в яких отсутствют чіпи.
При першому включенні принтера і подальшого друку принтер починає відлік витрати тонера по віддрукованим точкам переводячи їх в зручні для користувача відсотки залишку тонера. При цьому за 100% приймається стартове кількість тонера. Для OKI 610 це 2.000 відбитків при 5% заповненні тонером сторінки формату А4.
Кожен блок проявлення (блок фотобарабана) обладнаний врящающімся датчиком. Коли тонера багато імпульси сетого датчика широкі. Коли тонер починає закінчуватися ширина імпульсів зменшується. Коли тонера немає імпуси дуже короткі.
При визначенні процесором принтера залишку тонера менш 10-5% запускається стробирующих програма роботи з чіпами туб з тонером. Величина стрибає визначає затримку запуску програми роботи з радіо чіпами. Після закінчення тонера в блоці проявлення запускається програма роботи з чіпами. На антени принтера підключений до джерела живлення. СВЧ передавачі, розташовані в антену генерують НВЧ енергію, необхідну для зарядки джерел живлення, що знаходяться в самих чіпах картриджів з тонером. Потім подається счітавающе-який кодує сигнал у вигляді модулюючого напруги живлення. Система антена - чіп, запит, зчитування, запис починає працювати.
Якщо в момент коли процесор принтера визначив рівень тонера менше 10 - 5% досипати в тубу тонер датчик фізичного кількості тонера знову дасть довгі імпульси, які будуть говорити процесору, що кількість тонера в нормі. Така ситуація триватиме до закінчення часу дії стробирующих програми. Час дії стробирующих програми залежить від інтенсивності друку принтера з даного кольору (кількості надрукованих точок).
Однак якщо в картридж досипати тонер раніше моменту 10 - 5% по залишку тонера, стробирующих програма запущена не буде і таким чином можна встановлювати заправлені нормальні туби з тонером і без проблемно друкувати до моменту закінчення ресурсу блоку фотобарабана. Потім програма роботи з радіо чіпами буде все одно инициализирована.
У принтерах типу Oki C96 **, C98 ** формату A3 + програма роботи з чіпами працює відразу. Просто в стартових тубах встановлені чіпи з індексом кількості тонера 7.500 відбитків. Якщо таку тубу встановити в інший принтер, який вже відпрацював стартові картриджі нічого особливого не станеться. Принтер буде працювати з такою тубою маючи на увазі відповідну ємність з тонером і меню конфігурації роздрукує 7.500 відбитків навпаки тонера відповідного кольору. Установка туби нормальної ємності на 15К в стартовий принтер, також призведе до того, що вона розпізнається як туба на 15К і принтер буде з нею працювати відповідним чином.
Матеріали по темі:
Коди Помилок кольорових принтерів Oki
Заправка тонером принтерів OkiC9655 / C9650 / Xerox 7400
Заправка тонером принтерів Oki C711n, Oki C710n
Заправка картриджів принтерів Oki C822, Oki C831, MC853
Відповідальність за заправку. Чіпи, тонери Static Control для Oki
Характеристики, витратні матеріали Oki C9655
Характеристики принтерів Oki C5950, C5850
Список моделей принтерів
для яких підходить дана інструкція по заправці:
Oki C5600, Oki C5650, Oki C5700, Oki C5750,
Oki C5800, Oki C5850, Oki C5900, Oki C5950,
Oki C8600, Oki C8800, Oki C610n, Oki C810n,
Oki C830n, Oki C801n, Oki C821n,
Oki MC560, Oki MC860, Oki MC851, Oki MC861.
