Завдання номер раз - з чого виготовити аноди? На форумах народ ділиться своїм досвідом. Роблять з усього (цвях, ложка, серцевина батарейки і т. П. Хто на що здатний). Хто - то хвалить мідні пластини, хто - то нержавійку, а хто - то і просто фольгою від пивної банки задовольняється. Особисто я буду робити аноди з графіту. Передбачаю запитання "де ми його будемо брати? Мовляв нема на графітової фабриці працюємо.". Деякі люди пропонують розкурочити батарейку і висмикнути стрижні з неї. По-перше, не у всіх батарейках зараз є графітові стрижні, по-друге, якщо є, то вони маленькі, по-третє, батарейки грошей коштують. Хто - то пропонував використовувати графітові щітки від електродвигунів. Знову ж таки, не є вихід, бо грошей вони коштують, та й пошукати їх доведеться. Я знайшов таке рішення - графітові вставки "з під рогів" тролейбуса.

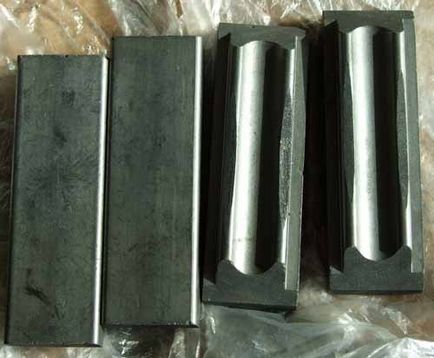

Виглядають вони ось так от:
з одного боку - плоскі, з іншого є виїмка під кабель. Особисто мені на цю виїмку плювати, якщо вас вона дратує, то можете сточити. Взяв я 4 вставки як ви бачите. Відбувся словом "дякую". Думаю, будь-який водій тролейбуса дасть їх вам за шоколадку. В крайньому випадку, вони періодично валяються на кінцевих зупинках тролейбусів. Попутно мені розповіли історію про те, що вставки ці бувають старого і нового типу. Чому то "тролейбусники" люблять старі. Не знаю. може вони "графітістее". для мене це залишилося загадкою. Та й не суть важливо це.
Далі, у одного в гаражі знайшов 2 електрода (для зварювальних робіт застосовуються).
За великим рахунком, можна використовувати що завгодно. Мені ось вони під руку підвернулася. Їх я оббив і зачистив наждаком. Далі ножівкою по металу відрізав 3 однакових шматка.
Під ємність для електроліту використовував 5 літрову баклажку від автомобільного масла. Зрізав верх і на краях ножицями зробив насічки, щоб штирі не катався.
Вийшло ось так от:
одну проріз робив посередині, решта рівновіддалені в кожну сторону. Виглядає може і не дуже естетично, зате практично і зовсім безкоштовно.
Так як колодки все ж досить вузькі (близько 2.5 - 3 сантиметри. Міряти точно ліниво), приймаю рішення склеїти їх. Завдання власне проста. Тільки пам'ятати треба про те, щоб струм проходив через місце нашого склеювання. Беремо і ножем точимо край колодки в пил.
Отримуємо ось що:
Після беремо 2 складовою епоксидний клей. Буває п'ятихвилинка. У мене не виявилося під рукою, тому довелося розтягнути задоволення зі склеювання :( Наливаємо в пробочку смолу, в неї додаємо графітову пил, все розмішуємо. Потім ллємо туди затверджувач (в комплекті з клеєм йде) і ще раз все промешівают.
Ось така ось картина виходить:
Далі все ще простіше. Сидимо куримо поки смола не почнеться схоплюватися (клеять рідкої не сильно зручно). Після перекуру беремо колодки і склеюємо.
Виходить 2 анода:
Далі з нудьги на всі руки знайшов 3 дроти і прикрутив до них крокодильчики.
По краях великі, один червоний, інший чорний. Це не тому, що я по одному буду пускати плюс, а по другому мінус, а тому, що у мене були під рукою тільки 2 цих (по обом піде плюс). У центрі маленький крокодил, на нього і буду чіпляти монету. Робити ці крокодильчики чи ні, вирішувати вам. Хто - то використовував жіночі шпильки для волосся і чіпляв монету за гурт. Я прикрутив то, що було під рукою. Далі все на ваш розсуд. Як хочете так і робіть, аби струм проходив.
У склеяних плашках роблю поздовжнє поглиблення зверху і таким же способом (епоксидка плюс графітова пил вклеюється штирі з електродів).
Чекаємо висихання (благо робота не пильна).
Після того, як все підсохло пропоную перевірити, як все ж ходить струм через нашу конструкцію. Для цього беру мультиметр, ставлю на оми і прикладаю щупи з різною боку від склейки. Бачу що струм проходить.
Власне все готово.
Залишилося приєднати нашу конструкцію до джерела постійного струму. Провід з великими крокодилами прикручують до плюса, а з маленьким до мінуса. Де брати джерело струму? Я використовував блок від іграшкової залізниці. Можна знайти блоки живлення від іншої техніки. Увагу варто приділяти Ампераж. Блоки в половину ампера звичайно будуть працювати, але ось як? Краще все ж пошукати що то на 1.5-2 ампера.

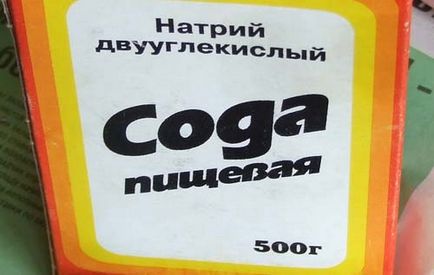

Збираємо наш виріб. У ванну наливаю воду і додаю соду куплену в першому-ліпшому продуктовому магазині.
Де то пишуть що використовувати потрібно 5 відсотковий розчин їдкого натру (каустична сода). Ну немає у мене вдома їдкого натру, тому використовуємо те, що є. На літр води пару ложок звичайної соди і справа в капелюсі;) Все розмішуємо. Пристібаємо великі крокодили до стержнів на графітових анодах, а на маленький крокодил вішаємо предмет.
Ось до речі і предмет:
Відмінний піддослідний. Монета геть убита. Був викопаний на пляжі. Зображення не проглядається взагалі. Видно вогнища глибокої корозії, плюс зверху маємо Пристая пісок та інші тверді забруднення. Кашмар, а не монета;)

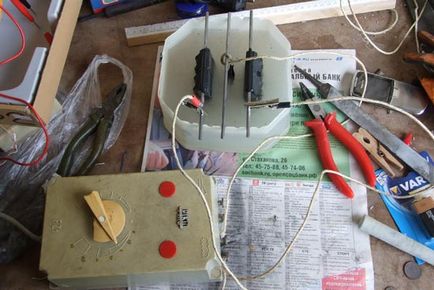

Включаємо нашу установку в розетку і даємо приблизно 5 вольт напруги.
Картинка - замилуєшся, все булькає, все працює. одним словом краса.
Ну, а тепер про результат. Само собою, перш ніж чистити елетролізом, монету потрібно було помити, спробувати видалити Пристая тверді частинки і т. П. Чи не занурювати монету на довгий час в ванну. Періодично виймати і чистити. Комбінувати механічні, хімічні та електрохімічні методи очищення. Я цього не робив навмисно. Завдання було показати що зробить з монетою електроліз.
Власне ось що вийшло.
Сильно вичищати не став. Сенсу немає. Як ви бачите, відкрилися вибоїни та інші недоліки, але монетка власне почистити. Якщо не зловживати методом, не поспішати і, якщо сам об'єкт чистки досить добре зберігся, то електроліз вам допоможе.
