Фундамент приватного будинку типи, фото, схеми
Фундаментальною основою будинку, в тому числі котеджного типу, є база, яка стабілізує положення будови щодо грунту. Її пристрій не відрізняється широким різноманіттям. Існуючі типи можна перерахувати по пальцях на одній руці. З тим, як вони виглядають, ви можете ознайомитися на фото фундаментів приватних будинків.
Який буває фундамент приватного будинку
Стовпчастий фундамент
Найбільш простий спосіб організації фундаменту, який передбачає опору будинку на стовпи. Це можуть бути:
- залізобетонні стовпи, вкопані в землю;
- залиті армованим бетоном свердловини в землі;
- металеві труби, залиті бетоном;
- дерев'яні стовпи для легких конструкцій.
Стовпи розташовують по периметру будівлі, а також в місцях внутрішніх несучих стін, на рівних відстанях один від одного. В ідеалі підпори повинні йти в землю, якщо говорити про європейську частіУкаіни середньої смуги, більш ніж на 1,5 м, щоб досягти найбільш стабільних незамерзающих шарів грунту.
Будинок на стовпчастих фундаменті стоїть над землею. Просвіт між поверхнею землі і нижньою площиною будинку закривається декоративними оздоблювальними матеріалами.
Хати в недалекому минулому будувалися на дерев'яних підпорах. У будь-якому селі можна побачити, що відбувається з такими будинками з часом: грунт під деякими стовпами просідає, десь дерево підгниває - будова починає хилитися в різні боки, переносячи вагу на функціонуючі основи, деформуються віконні та дверні прорізи, підлогу опускається щодо ганку.
Залізобетонні стовпи роблять будова більш стійким, ніж ті, що стоять в селах. Однак, по своїй довговічності і стабільності вони поступаються іншим типам основ. З іншого боку, стовпчастий варіант є найбільш економічними як по використовуваному матеріалу, так і по трудовитратах.
Вдосконалений вид даного фундаменту - столбчато-ростверкний. Відрізняється від звичайного варіанта тим, що будова стоїть не безпосередньо на стовпах, а на ростверку - армованих бетонних балках 40 х 40 см, що спираються на стовпи. Такий варіант більш стійкий в часі: навантаження розподіляється ростверком рівномірно. У випадках якщо який-небудь з стовпів перестає виконувати свою функцію, ростверк перерозподіляє навантаження на інші підпори.
фундамент палі
Фундамент палі для приватного будинку - не те ж саме, що палі для багатоповерхового будівництва. В останньому застосовуються дуже довгі армовані підпори, які можуть витримувати фантастичні навантаження. Говорячи про приватних будинках, мають на увазі палі скромніші:
- залізобетонні заводські;
- з металевих труб, заповнених бетоном;
- гвинтові металеві палі.
Незважаючи на те, що фундамент варіант зовні схожий на стовпчастий, його відрізняє велика «фундаментальність». Палі завдовжки 2,5 м грунтовно вбивають в землю спеціальні машини. За рахунок залучення технічних засобів ціна питання зростає. Однак, фундамент палі - дуже стійкий і стабільний. Його ідеальне застосування - високе стояння грунтових вод, проходження слабких поверхневих грунтів для закріплення в більш твердих породах.
Юлія Петриченко, експерт

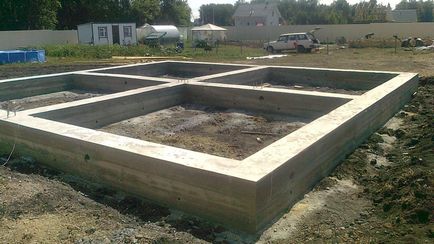

Стрічковий фундамент
Стрічковий варіант - найбільш використовуваний тип фундаменту. склад:
- пісочна подушка;
- монолітна фундаментна або збірні плити трапецієподібної форми - і ті, і інші розподіляють навантаження на землю рівномірно на значну площу;
- монолітна бетонна стрічка або збірні бетонні блоки.
В ідеалі бетонна стрічка кладеться на глибину промерзання грунту - 1,5 м і більше. Безсумнівною перевагою глибокого фундаменту є можливість організації в будинку підвалу і підземного гаража. В цьому випадку для кращої гідроізоляції краще використовувати монолітну бетонну заливку, вироблену безпосередньо на місці будівництва. Для більшої міцності стрічки в процесі заливки армуються залізною арматурою. Очевидна висока вартість такого будівництва: потрібна велика кількість матеріалу, а також техніка, професійна команда для виконання робіт.
Заощадити можна в два-три рази, зробивши стрічковий фундамент неглибокого залягання - 0,5 м. Однак, така можливість існує тільки в тій місцевості, де грунт стабільний при переході від холодного до теплого пори року, а грунтові води проходять глибоко.
Стрічковий фундамент вимагає мінімальної 20-30-сантиметрової асфальтової або бетонної вимощення для захисту від впливу опадів.
плитковий фундамент
Найбільш фундаментальний з усіх типів фундаментів - плитковий - дозволяє рівномірно розподілити навантаження від будівлі на всю свою площу. При цьому вага плити настільки великий, що ніякі процеси, що відбуваються в грунті, не можуть вплинути на її цілісність і задане положення. Звичайно, якщо не брати екстремальні катаклізми, наприклад, землетрусу, яких на території нашої країни не буває.
Плитковий варіант вимагає викопування котловану. Його глибина буде визначатися наявністю або відсутністю в плані будівництва цокольного поверху і його висоти. Сам фундамент, включаючи плиту, складається з наступних шарів:
- Вирівнюючі шари: пісок, гравій, щебінь (висотою 30-50 см).
- Гідроізолювальний матеріал.
- Шар бетону.
- Армування.
- Заливка котловану бетоном.
- Армування.
- Шар бетону.
Висота безпосередньо плити може доходити до 1 м.
Плита неодмінно повинна бути монолітним єдиним цілим. Для великих за площею будинків вартість такого фундаменту може бути дуже високою. Основна перевага даного варіанта: плиткова основа практично вічна.
Що впливає на вибір типу фундаменту
Фундамент виконує дві функції:
- Несуча опора для будови.
- Стабілізація положення будови в грунті.
Відповідно до дуальної функціональністю фундаменту, ми повинні розглядати питання про вибір того чи іншого типу в відповідних двох аспектах:
- Характер споруджуваного будинку.
- Поведінка ґрунту в місці будови.
При цьому в перший аспект будемо включати фінансову складову проекту як має безпосереднє відношення до характеру споруди.
Таблиця 1. Співвідношення типу будинку з типом фундаменту
Брусовий або каркасний будинок; дім із СІП-панелей
Універсальним типом фундаменту слід визнати фундамент варіант. Він оптимальний за вартістю, трудовитрат і може бути застосований повсюдно. Використання інших варіантів визначається наявністю або відсутністю додаткових фінансових можливостей.
