Форми і правила оформлення титульного аркуша

ГОСТ 3.1105-84 встановлює форми і правила оформлення титульного аркуша технологічних (ТЛ) документів загального призначення.

ТЛ застосовують при оформленні:

комплекту технологічних документів (далі - комплекту документів) на окремі технологічні процеси (операції), спеціалізовані по методам виготовлення або ремонту;
комплекту технологічної документації (далі - комплекту документації) на технологічні процеси виготовлення або ремонту виробів і (або) їх складових частин;
окремих технологічних документів (далі - документів), якщо вони мають самостійне застосування, наприклад відомість матеріалів (ВМ), відомість оснастки (ВО) і т.п.

Допускається оформляти ТЛ на комплект документів (документації), оформлений в альбом. При оформленні комплекту документів (документації) в декількох альбомах, ТЛ оформляють на кожен альбом, при цьому поля 1, 2, 4, 5 і 6 ТЛ до другого і подальшим альбомами допускається не заповнювати. Конкретний порядок оформлення ТЛ до подальших альбомах встановлюється на рівні галузі підприємства (організації).

ТЛ є першим листом комплекту технологічних документів (документації). Обов'язковість застосування ТЛ встановлюється на рівні галузі або підприємства (організації).

ТЛ слід оформляти на формах 1-4:

форму 1 застосовують для комплекту документів (документації), виконаних на форматі А4 з вертикальним розташуванням поля підшивки (або з переважанням документів, виконаних на такому форматі);

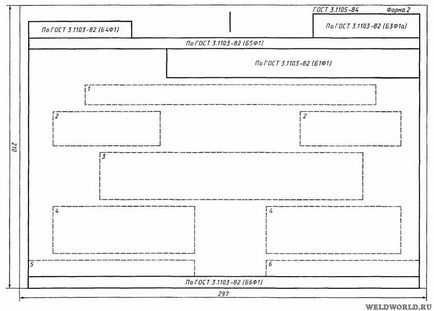

форму 2 застосовують для комплекту документів (документації), виконаних на форматі А4 з горизонтальним розташуванням поля підшивки (або з переважанням документів, виконаних на такому форматі);
форму 3 застосовують для комплекту документів (документації), виконаних на форматі A3 (або з переважанням документів, виконаних на такому форматі);
форму 4 застосовують для комплекту документів (документації), виконаних методом автоматизованого проектування (або з переважанням таких документів в комплекті) на алфавітно-цифрових друкувальних пристроях (АЦПУ), що мають максимальну кількість кроків друку в рядку, рівне tmax = 128.

Примітка - При розробці комплекту документів (документації) із застосуванням автоматизованого методу проектування для документів, що мають tmax = 70 або tmax = 110, допускається відповідне оформлення ТЛ за формою 1 або 2. Проектування документів слід виконувати відповідно до вимог ГОСТ 2.004.

Запис даних в ТЛ слід виконувати відповідно до вимог ГОСТ 3.1129 і ГОСТ 3.1130.

Допускається виконувати запис даних в ТЛ змішаними способами: друкарським, машинописним, рукописним і за допомогою гумових штампів.

На ТЛ слід вказувати:

на поле 1 - найменування міністерства або відомства, в систему якого входить організація (підприємство), яка розробила даний комплект (комплекти) документів (документації), наприклад:

МІНІСТЕРСТВО ПРИЛАДОБУДУВАННЯ, ЗАСОБІВ АВТОМАТИЗАЦІЇ ТА СИСТЕМ УПРАВЛІННЯ СРСР

нижче найменування міністерства або відомства найменування промислового об'єднання (главку, тресту і т.п.), до якого входить організація (підприємство), яка розробила даний комплект (комплекти) документів (документації), наприклад:
Всесоюзний ПРОМИСЛОВЕ ОБ'ЄДНАННЯ СОЮЗТОЧМАШПРІБОР АБО ВПО СОЮЗМАШТОЧПРІБОР
найменування організації-розробника при неможливості внесення цього найменування в графу 1 основного напису, наприклад:

Кишинівський ВИРОБНИЧЕ ОБ'ЄДНАННЯ ХВИЛЯ

В цьому випадку графу 1 основного напису не заповнюють.

Обов'язковість заповнення поля 1 встановлюється на рівні галузі або підприємства (організації):

на поле 2 - в лівій частині поля - посаду і підпис особи, що погодила комплект (ти) документів (документації) від замовника із зазначенням, при необхідності, найменування (позначення) відповідної організації, в правій частині поля - посаду і підпис особи, яка затвердила комплект (ти) документів (документації). Розташування грифів погодження та затвердження на поле 2 встановлює розробник документа при підготовці до розмноження бланків. Оформлення грифів погодження та затвердження - по ГОСТ 6.38.

Обов'язковість і повнота заповнення поля 2 встановлюються на рівні галузі або підприємства (організації);

на поле 3 - найменування комплекту документів (документації) або назва структурного підрозділу.

Запис даних на поле 3 слід виконувати в наступному порядку:

на першому рядку прописними буквами - найменування комплекту документів (документації) або окремого виду документа, наприклад:

КОМПЛЕКТ ТЕХНОЛОГІЧНОЇ ДОКУМЕНТАЦІЇ
або
КОМПЛЕКТ проектної ТЕХНОЛОГІЧНОГО ДОКУМЕНТАЦІЇ
або
КОМПЛЕКТ ДОКУМЕНТІВ
або
ВІДОМІСТЬ МАТЕРІАЛІВ

на другий і наступних рядках малими літерами - для комплекту технологічної документації - вказівка загального поняття виготовлення або ремонту виробу (деталей, складальних одиниць) без вказівки застосовуваного методу, наприклад:

КОМПЛЕКТ ТЕХНОЛОГІЧНОЇ ДОКУМЕНТАЦІЇ
виготовлення виробу

для комплекту документів на технологічний процес (операції) - найменування (або абревіатуру) виду технологічного процесу (операції) по організації виробництва, наприклад одиничний технологічний процес (ЄТП), типовий (груповий) технологічний процес ТТП (ГТП), типова (групова) технологічна операція ТО (ГО) і найменування основного технологічного методу, що застосовується при виготовленні (ремонті) виробів і (або) їх складових частин, наприклад:

КОМПЛЕКТ ДОКУМЕНТІВ
на груповий технологічний процес електролітичного покриття
або
КОМПЛЕКТ ДОКУМЕНТІВ
на ГТП електролітичного покриття.
допускається:

виконувати запис на другий і наступних рядках великими літерами;
не вказувати найменування (або абревіатуру) виду технологічного процесу по його організації для одиничних технологічних процесів;
вказувати в дужках варіант виконання виробів і (або) їх складових частин, наприклад:

КОМПЛЕКТ ДОКУМЕНТІВ
на технологічний процес складання
(Тропічне виконання)

вказувати для зброшурованих в альбом (альбоми) комплектів документів (документації), після найменування технологічного процесу, з нового рядка найменування і позначення декількох виробів (деталей, складальних одиниць), які увійшли в даний альбом (альбоми);
на поле 4 - в лівій частині поля - посади і підписи осіб, які підтвердили узгодження комплекту документів (документації), окремого виду документа з підрозділами підприємства (організації), що відповідають за окремі технологічні методи, що застосовуються при виготовленні (ремонті) виробів і (або) їх складових частин, наприклад головного металурга, головного зварювальника і т.п .; в правій частині поля - посади і підписи осіб, відповідальних за розробку комплекту (комплектів) документів (документації) або окремого виду документа. Праворуч від кожного підпису проставляють ініціали та прізвище особи, яка підписала документ, а нижче підпису - дату підписання.

1. З метою виключення дублювання інформації на поле 4 виносять підписи відповідальних осіб, які не ввійшли в основний напис основного документа, наприклад при наявності в маршрутній карті підпису керівника технологічного бюро цю підпис на ТЛ виносити не слід.

Номенклатура посадових осіб, що беруть участь в узгодженні і розробці документів (документації), встановлюється на рівні галузі або підприємства (організації).

Додаткові візи посадових осіб, при необхідності, допускається вказувати на поле підшивки ТЛ.

2. Запис даних на поле 4 допускається виконувати в одну або два рядки.

на поле 5 - номер акта і дату впровадження технологічного процесу (операції), що свідчить про впровадження комплекту документів (документації) у виробництво, наприклад:

АКТ № 14-82 від 16.04.83

Обов'язковість заповнення поля 5 встановлюється на рівні галузі або підприємства (організації);

на поле 6 - позначка про відповідність комплекту (комплектів) документів (документації) на технологічні процеси (операції) окремим «Положенням» або «Керівництво», що діють в галузях промисловості.

Обов'язковість заповнення поля 6 встановлюється на рівні галузі або підприємства (організації).

При необхідності вказівки даних про номер замовлення (договору) відповідну інформацію слід вносити в графу 23 блоку Б5 основного напису згідно з вимогами на рівні галузі або підприємства (організації).

Для вказівки загальної кількості аркушів в комплекті документів, альбомі (папці) слід керуватися вимогами ГОСТ 3.1119. Загальна кількість альбомів (папок) і порядковий номер альбому (папки) слід вказувати відповідно в графах 26 і 27 блоку Б5 основного напису.

Для ТЛ, видаваного друкарським способом, змінні дані на полях 2-4 не вказують.
