Електродні котли для опалення приватного будинку принцип роботи, котли галан і іон
Принцип роботи
У нагрівальному обладнанні, що працює на електриці, тепло виділяється в результаті нагрівання провідника, по якому тече великий еклектичний струм. Винятки становлять теплові насоси, кондиціонери, однак, в них робочим тілом не є електрику як таке.
Якщо в ТЕНових або індукційних котлах провідником і нагрівачем є тугоплавка металевий дріт або корпус пристрою, то в електродних котлах ток пропускають безпосередньо через теплоносій.
Вода з включенням солей і інших домішок - хороший провідник, а при пропущенні струму через неї, як і у випадку з будь-провідним середовищем, відбувається виділення тепла пропорційно силі струму.
Електродний котел - завжди конструкція проточного типу. Електроди закріплюються всередині котла таким чином, щоб між ними залишався невеликий зазор. Електричний струм проходить тільки в тому випадку, якщо простір заповнений токопроводящей рідиною.
При включенні харчування, між електродами виникає різниця потенціалів. Негативні і позитивні іони солей, що знаходяться в теплоносії, спрямовуються до відповідне заряджених електродів. Зіткнення молекул під час руху супроводжуються виділенням тепла, чому нагрівається розчин.
Харчується електродний котел змінною напругою. Знак заряду на електродах змінюється з частотою, як у лінії живлення - 50 Гц. Зміна полярності оберігає систему від освіти електролізних газів, стійкого розщеплення води на водень і кисень і осідання компонентів солей на всіх провідних поверхнях.
Схема роботи котла
У сухому залишку виходить:
Нагрівання теплоносія без використання посередників.
Важливий правильний вибір теплоносія з провідністю не менше 1 кОм / см.
Котел та опалення вимагає ґрунтовного заземлення, інакше можливе ураження користувачів струмом при контакті з металевими елементами системи і статичним розрядом у випадку з полімерними поверхнями.
З особливостей електродних котлів слід зазначити:
- Електрод з часом руйнується і вимагає регулярної заміни, якщо цього не робити ефективність котла падає, підвищується ризик утворення дугового пробою. Що небезпечно для всієї системи електропостачання будинку.
- Вимагає наявність потужного електричного введення в будинок, окремої гілки харчування і обов'язково до УЗО (Пристрої захисного відключення).
Виробником котла регламентується максимальний допустимий обсяг теплоносія в системі. Приблизне співвідношення - 10 літрів на кожен кВт потужності. Цього легко домогтися, якщо опалення проектується з нуля. Однак включення котла в існуючу конструкцію, наприклад, з чавунними радіаторами мають великий обсяг секцій, призведе до істотного зниження ефективності котла або його некоректної роботи.
Провідність розчину підвищується разом з його температурою, тому що вказується номінальна потужність досягається тільки при 70 ° С або 90 ° С.
теплоносій
Кінцева підготовка розчину виконується за місцем, орієнтуючись за фактичними значеннями струму в електронному котлі. В інструкції до пристрою представлена таблиця необхідних значень в залежності від потужності котла, обсягу теплоносія і т.д. Додаванням дистильованої води або солі опір теплоносія доводиться до ідеалу.
Як антифризу використовуються тільки надані виробником котла склади. При їх використанні змінюється і пропорції солі в розчині.
Є обов'язкова вимога перед використанням електронного котла в існуючому опаленні в паралель з іншим котлом. Вся система промивається, очищається від накипу і відкладень солі, здатних згодом змінити провідність теплоносія.
котел Галан
Схема підключення котла Галан
Два основних напрямки компанії це ТеНові і електродні котли. Притому останнім віддається перевагу як пристрою з кращими характеристиками. У лінійці від Галан є варіанти для малогабаритної квартири або будинку і для промислових об'єктів. Всього представлено три варіанти:
- Осередок (3, 5, 6 кВт);
- Гейзер (9-15 кВт);
- Вулкан (до 50 кВт і вище).
Вказані лінійки в порядку зростання потужності. Для своїх котлів компанія передбачає повний набір автоматики, починаючи з систем захисту, що роблять їх продукцію безпечної з усіх аспектів, і закінчуючи программаторами з рядом датчиків і великим набором налаштувань, здатних оптимально управляти котлом.
Котли при необхідності об'єднуються послідовно для отримання більшої потужності. Модульна система дає перевагу малого габариту і можливості більш точної і плавного настроювання.
Гранично просте рішення від виробника пов'язано з наявністю алюмінієвих радіаторів. Допускаються тільки конструкції, виготовлені з первинного алюмінію і тільки за умови використання спеціальної добавки, здатної погасити негативний вплив електродного котла.
Під маркою «ІОН» випускаються тільки електродні котли опалення. Естьважная відмінна риса компанії. Вони не стверджують, що їх котли на 30-40% економічніше ТЕНових, з урахуванням, що і ті й інші працюють з ККД близьким до 100%.
Для котлів ІОН дещо змінені вимоги до теплоносія. Кращі результати досягаються при провідності не менше 3 кОм / см, що досягається більшою концентрацією солі в розчині. Зате у відповідь виробник гарантує довговічність електрода до 30 років, що в кілька разів перевищує стійкість основного елемента від Галан і на кілька порядків стійкість саморобних сталевих електродів.
Немає поділу котлів на лінійки з характерними назвами. У виробника заявлено наявність котлів потужністю від 2 кВт до 36-ти кВт. Пристрої від 2 до 12 кВт допускають підключення до однофазної мережі 220В, а котли від 6 кВт до 36 кВт виготовляються під трифазне харчування 380В.

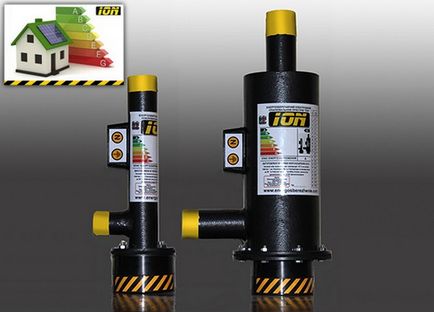

Опалювальний прилад «ION»
