Допуски і посадки
§ 1. Основні поняття
Готові деталі, які можна використовувати без додаткової обробки (пригону) при складанні вузла або машини, а також для заміни зношених деталей, називають взаємозамінними, а сам процес заміни одних деталей іншими без пригону називається взаємозамінністю.
Виготовлення деталей точно за розмірами, зазначеним в кресленнях, неможливо з різних виробничих причин. Отримані справжніх розмірів після обробки відрізняються від проставлених розмірів на кресленні на певну (допускається) величину, яка називається відхиленням.
Заданий на кресленні розмір деталі називають номінальним. Розміри, між якими може коливатися дійсний розмір деталі, називають граничними. Граничне відхилення в бік збільшення від номінального розміру називається верхнім відхиленням (позначається знаком плюс +), а в бік уменьшенія- нижнім відхиленням (позначається знаком мінус -). Різниця між найбільшим і найменшим граничними розмірами називають допуском (рис. 64, а).

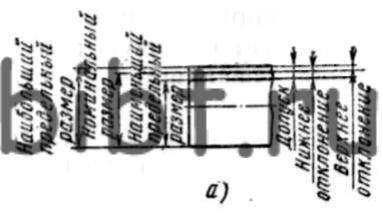

Мал. 64. Позначення допусків і посадок на кресленнях
Дійсне відхилення - це різниця між дійсним і номінальним розмірами.
Дійсним називають фактичний розмір, отриманий безпосереднім вимірюванням після обробки деталі.
Позначаються допуски так: 30 +0,1 -0,1 мм, де 30-номінальний розмір деталі, +0,1 мм - верхнє відхилення і -0,1 мм - нижнє відхилення. Допуск тут дорівнює 0,2 мм. Один і той же допуск при різних розмірах характеризує різну ступінь точності.
