Дефлектор на димохід своїми руками - пристрій, деталі на фото і відео
Незалежно від типу теплового обладнання і використовуваного теплоносія, будь-яка система повинна мати димохід. Адже саме він забезпечує витяжку диму і відпрацьованих газів. Від якості тяги безпосередньо залежить якість опалення в будинку. Але навіть правильно встановлений димар іноді може не справлятися зі своїми прямими завданнями. В першу чергу мова йде про сильні пориви вітру, які створюють тиск на дим в трубі. Для того, щоб навіть в таких складних умовах ніщо не могло призвести до порушення роботи системи опалення, застосовується дефлектор на димохід.
Дефлектор диму - принцип роботи та призначення

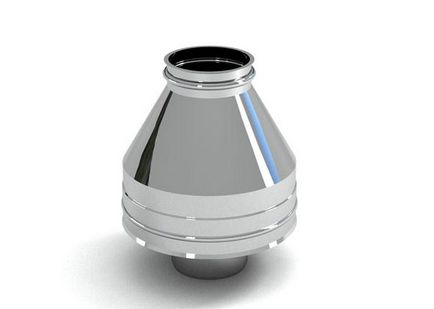

Димохідний дефлектор - це пристрій, який розміщується на кінці труби для збільшення сили тяги (прочитайте також: "Зворотна тяга"). При правильному підборі розміру та виду влаштування, можна значно підвищити ККД роботи опалювального обладнання (до 20%). Крім того, дефлектор добре захищає димар від попадання всередину снігу і дощу, різного сміття, птахів і жуків.
Дефлектор на димохід своїми руками показує найкращі результати в разі, коли встановлюється на димоотводним трубу з непрямим каналом.
Таким чином, принцип роботи дефлектора можна описати наступною схемою:
- повітряні потоки огинаючи зовнішню поверхню пристрою створюють зону розрідження;
- чим більше швидкість вітру, тим більше буде розрідження (ефект Бернуллі);
- завдяки розрідженню на кінці димоотводним труби збільшується тяга (прочитайте: "Труба для димаря своїми руками").
види дефлекторов
На сьогоднішній день інженерами розроблено велику кількість видів дефлекторів.
Їх можна розділити на наступні конструкційні групи:
- дефлектори ЦАГІ;
- дефлектори Григоровича;
- дефлектор кулястої форми, що обертається;
- дефлектор «зірка Шенард»;
- дефлектор круглої форми «Волпер»;
- дефлектор відкритого типу «астату».
Універсальним типом вважається дефлектор ЦАГІ, він підходить для використання як для димоходів так і для вентиляційних каналів (читайте: "Димарі і вентканали, правила експлуатації").
Пристрій дефлектора димоходу
Все дефлектори характеризуються майже ідентичним пристроєм. Зазвичай вони складаються з:
- вхідного патрубка;
- зовнішнього верхнього циліндра (дифузора);
- корпусу дефлектора;
- кронштейнів для кріплення ковпака;
- ковпака конусоподібної форми.
розрахунок дефлектора
Перед тим, як створити дефлектор для димоходу своїми руками, необхідно розрахувати його параметри і зробити креслення, на якому будуть вказані всі його розміри. Розрахунок грунтується на внутрішньому діаметрі димоходу, в залежності від цієї величини вибирається висота пристрою і ширина дифузора. Для зручності роботи ми надає таблицю підбору розмірів для дефлектора.
Якщо ви не знайшли в цій таблиці відповідний розмір, то розрахунок можна провести за такими співвідношенням:
- висота дефлектора коливається в діапазоні 1,6-1,7 діаметра димоходу;
- ширина дифузора більше від діаметра димоходу в 1,2-1,3 рази;
- ширина ковпака дорівнює 1,7-2 діаметрам димоходу.
Якщо ви створите дефлектор без прийняття до уваги даних співвідношень, то отримане пристрій не зможе забезпечити належну роботу. Тому так важливо слідувати вказівкам в таблиці.
Необхідні інструменти та матеріали
Для створення дефлектора на димохід необхідно мати при собі наступні матеріали й інструменти:
- ножиці по металу;
- рулетка;
- болгарка;
- зварювальний апарат;
- болти з гайками;
- листи оцинкованого заліза;
- електродриль;
- металева смуга;
- хомут.
виготовлення дефлектора
Після того, як розрахунки вже готові, можна приступати до безпосереднього виготовлення частин дефлектора. Для початку створюємо креслення. Для цього, строго за розмірами малюємо деталі дефлектори: дифузор, зовнішній ковпак і циліндр. Для того, щоб далі було простіше працювати, можна зробити на картоні лекала в масштабі 1 до 1. Це дозволить просто обвести контур за лекалами відразу на метал. Також можна використовувати дані розрахунку димоходу. який був виконаний раніше.
Ножицями по металу вирізаємо циліндр, зворотний конус, ковпак і дифузор. Використовуючи зварювальний апарат, заклепки або болти, всі деталі з'єднуємо в єдину конструкцію. З металевої смуги вирізаються кронштейни для кріплення ковпака. Їх закріплюємо до зовнішньої поверхні дифузора. Зворотний конус кріпимо до ковпака. Тепер дефлектор встановлюють безпосередньо на димохід (прочитайте також: "Димар з цегли своїми руками").
установка дефлектора
Розглянемо приклад установки дефлектора на димохід з внутрішнім діаметром труби в 12 см.
Роботи по збірці проводяться в наступному порядку:
- На димар встановлюється нижній циліндр. За допомогою болтів його фіксують на трубі.
- Хомутом закріплюють на нижньому циліндрі дифузор (верхній циліндр);
- Потім на кронштейни встановлюють ковпак дефлектора. При цьому важливо не забути про монтаж зворотного конус під ковпак. Цей простий елемент дозволяє дефлектори працювати навіть при низовому вітрі (прочитайте статтю: "Ковпак на димохід своїми руками").
