Чіпсет via p4m266 prosavageddr

Вихід нових процесорів Celeron повинен привести до активізації ринку материнських плат. Раніше процесори Pentium 4 використовувалися в основному для комплектування потужних і дорогих комп'ютерів. Тепер же, коли доступні процесори зі значно меншою ціною, платформа Socket-478 може бути використана і в інших нішах ринку. Отже, посилиться попит на недорогі материнські плати, особливо на ті з них, які базуються на інтегрованих чіпсетах.

Фірма VIA так і не змогла отримати помітну частку ринку чіпсетів для Pentium 4. Винні в цьому не тільки її чіпсети, які за традицією виходять у неї з другого разу. Компанія Intel, відмовившись видати всі необхідні ліцензії на шину свого процесора, значно знизила привабливість продукції VIA для виробників материнських плат. Мало хто наважується випускати плати на P4X266, а якщо їх і випускають, то не наважуються ставити на них своє ім'я.

Інтегрований чіпсет P4M266 вже досить давно був не тільки оголошений, але і почав поставлятися. Проте, на ринку практично немає материнських плат на його базі. Адже він теж "нелегал", і положення не рятує той факт, що частина чіпсета - вбудовану графіку - розробила колишня фірма S3, у якій є деякі перехресні патентні угоди з Intel. Але деякі виробники все ж його використовують, тому що він добре підходить для дешевих плат. А на них вже є попит.

Чіпсет ProSavageDDR P4M266

VIA не пов'язана ніякими обмеженнями в плані підтримки процесорів, тому може собі дозволити випускати чіпсети для будь-яких платформ. У цього розробника добре виходить адаптувати свої продукти до будь-яких процесорам, замінюючи тільки кілька контролерів.

Так, чіпсет ProSavageDDR P4M266 можна розглядати і як KM266 з іншим контролером процесорної шини, і як P4X266 з вбудованою графікою.

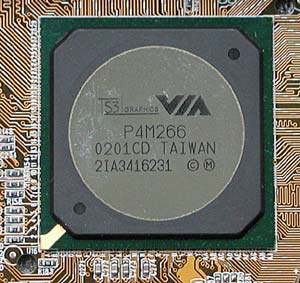

Північний міст чіпсета VT8751 інтегрує контролер процесорної шини (підтримка 533 МГц не гарантовано), контролер AGP (1x / 2x / 4x, 3.3 / 1.5 В), контролер пам'яті (SDRAM PC133 / DDR SDRAM PC2100, до 4 Гб). В якості південного моста може бути використаний будь-який VMAP-сумісний чіп - 233, 233A, 233C, 235.

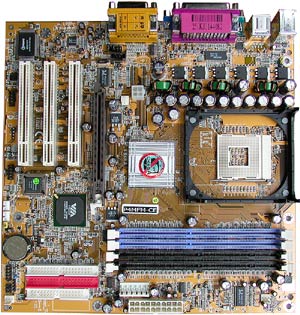

Плата Jetway P4MFM. Дизайн

Фірма Jetway якраз спеціалізується на недорогих материнських платах, тому її модель P4MFM дуже типова. Посудіть самі: форм-фактор microATX, три слоти PCI, слот AGP з клямкою, недорогий вбудований звук (опціонально - мережа). Не зовсім звичайна підтримка відразу двох типів пам'яті - як DDR SDRAM, так і звичайної SDRAM (на платі встановлені по два слоти), але для бюджетної плати це нормально.

Логічно було б очікувати підтримку старих блоків живлення, але немає - у плати в наявності три роз'єми живлення, два з яких необхідно обов'язково задіяти, щоб система працювала стабільно.

Розробникам вдалося зробити плату досить компактною, незважаючи на наявність чотирьох слотів пам'яті. Зручністю компонування пожертвувати не довелося - замість неї постраждала функціональність.

Так, звуковий кодек ALC101 злегка застарів, та й його якість теж не на висоті - в наявності шум (SNR -70дБ) і нелінійні спотворення. На платі є всього один лінійний вхід і роз'єм Front Audio. Додаткових портів і роз'ємів трохи - COM2, USB, WOL, WOR, IR. Опціонально може бути встановлений вбудований спікер і мережевий PHY-кодек.

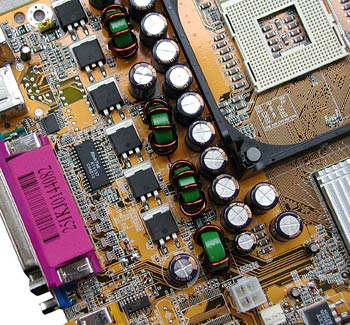

Модуль живлення процесора спроектований з запасом (три канали, 15 конденсаторів по 1500 мкФ), а ось застосування маленького радіатора для охолодження чіпсета, який до того ж просто приклеєний, не зробить позитивного впливу на стабільність.

Налаштування і BIOS

На платі є всього одна перемичка, що відповідає за "пробудження" від клавіатури. Всі інші опції заховані в BIOS Setup.

Нічого незвичайного в налаштуваннях цього стандартного AwardBIOS я не виявив. Для конфігурації контролера пам'яті доступні приблизно половина з можливих опцій - CAS Latency, tRCD, tRP, Interleave, Command Rate (tMA).

Характерним для Jetway є пункт автоматичної настройки з вибором варіантів Standard, Optimized і Manual. Інші опції абсолютно стандартні. Є дещо і для розгону, але цього недостатньо, щоб віднести плату P4MFM до оверклокерським - тільки множник процесора, частота процесорної шини (100-200 з кроком 1 МГц) і напруга Vdimm.

Фірма Jetway спеціалізується на "додатком" до BIOS, одним з яких є табличка з даними апаратного моніторингу. Щось подібне з успіхом застосовується на платах іншої фірми - Epox. Також в BIOS плати "зашита" утиліта "Recovery Genius", призначення якої, якщо я все правильно зрозумів - відновлювати завантажувальні області та файли жорсткого диска в разі їх пошкодження.

Розглянемо спочатку швидкодію трьох плат (і трьох чіпсетів відповідно) в синтетичних тестах і стандартних офісних завданнях при наявності зовнішньої графіки. В цьому випадку вбудоване графічне ядро ​​відключене і не впливає на роботу підсистеми пам'яті.

Так, найкращі результати показала плата на чіпсеті SIS650 - вона на 10% швидше плати з P4M266 в синтетичних тестах пам'яті (Sandra, Cachemem). Плата на i845G теж непогано себе проявила - вона на 7-8% швидше P4M266.

За синтетичним тестам пам'яті з великим відривом перемогла плата на базі SIS650 - вона обганяє розглянуту плату на 30-35% в тесті Sandra і на 15-25% в тесті Cachemem. Плата Intel по тестах Sandra десь посередині, а в Cachemem з читання обійшла своїх конкурентів.

Проаналізуємо, наскільки вбудована графіка ProSavage заважає чіпсету P4M266 ефективно використовувати пам'ять.

До речі, порівняємо продуктивність в 3D двох чіпсетів - P4M266 і i845G. Швидкодія в іграх, не так важливе для офісу, але необхідне для недорого домашнього комп'ютера, будемо вимірювати в тривимірних іграх як старого покоління (Quake3, Unreal Tournament, Wolfenstein), так і нового (Serious Sam, Max Payne, BlackWhite, Dungeon Siege - використовують апаратний TL, якого немає ні у i845G / GL, ні тим більше у S3 ProSavage).

... невтішний: чіпсет VIA не може за швидкодією зрівнятися ні з Intel i845G, ні тим більше з SIS 650. Винен, очевидно, недостатньо продуктивний контролер пам'яті. Чіпсет P4X266 був вчасно модернізовано до P4X266A, а P4M266 так і залишився зі старим контролером.

Крім того, у інтегрованого чіпсета VIA є проблеми з законом, що, безсумнівно, заважає його поширенню. Та й застаріле графічне ядро ​​зовсім недоречно в сучасній продуктивної машині. Тому так рідко зустрічаються на ринку плати на базі P4M266.

Проте, ці плати є, і вони недорогі і досить стабільні. Jetway, наприклад, вдалося зробити добротну і більш ніж працездатну материнку. Так, вона не задовольнить вимогливого користувача, однак в недорогому комп'ютері може бути застосована з успіхом.

плюси:

• вдалий дизайн;
• наявність підтримки двох типів пам'яті;
• невисока ціна;
• достатній набір налаштувань (за винятком розгону).

мінуси:

• невисока продуктивність.
