Чим малювати доріжки на платі

Деякі знають, а деякі можливо дізнаються нові способи для себе. Так як сам коли починав займатися радіотехнікою крім як нітро лаку припускав що більше способів немає, або вони не по кишені. Так як в деяких є мінус це нерівні доріжки, а тонкі і з використанням мікросхем іноді намалювати не так то просто. Загалом Новомосковськ статтю.

Перше що повинен знати кожен радіоаматор. І робить, так це зашкуріть дрібним наждачним папером фольгований текстоліт.

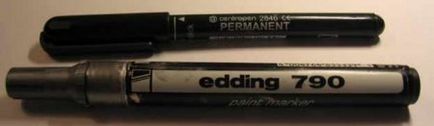

Спосіб перший: Малювання друкованої плати за допомогою маркера. Цей спосіб мало підходить для малювання тонких доріжок під мікросхеми. Але якщо потрібно виготовити швидко, і колись висіти над кресленням, то це спосіб для вас. Знадобляться такі маркери, так як вони найбільш стійкі до солей травлення.

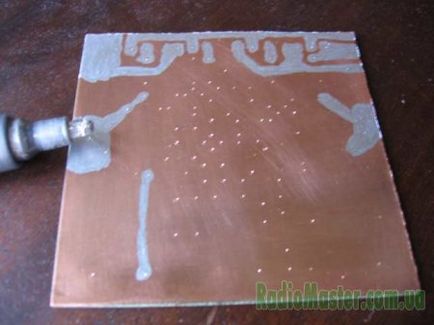

Основна вимога до маркерів, так само можете поексперементувати і з іншими, це те що він не повинен змиватися водою і хлорним залізом. Найкраще вибирати лакові маркери, так як лак дуже стійкий, і його можна змити тільки розчинниками і ацетоном. Але не водою). Що б полегшити роботу, на платі свердлити насамперед спочатку отвори, і тільки потім малюються і труяться доріжки, по скриншоту знизу це зрозуміло видно.

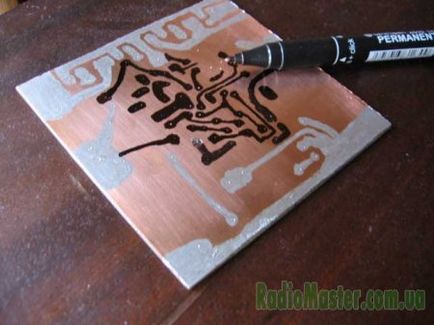

Якщо двома словами, то просвердлені отвори з'єднуємо маркером.

Спосіб другий: Малювання друкованої плати за допомогою медичного шприца.

Для малювання плат за допомогою даного методу, береться медичний шприц, у якого спиливается голка, і просверливается отвір для того що б поступало повітря.

що заливати
А заправляти шприц можна клеєм ПВА, але він довго сохне, і погано видно коли висихає, можна заливати нітролак, або лак для нігтів, але перед цим його розбавляти ацетоном, що б він спокійно міг надходити через голку. Можна малювати бітумним лаком. Великий плюс даного методу в тому що можна малювати тонкі доріжки, кілька міліметрів завширшки. Хороший заправітель для шприца ще цапон.
