Армування стрічкового фундаменту креслення і схеми, технологія по кроках, помилки
Процеси, що відбуваються в грунті, наприклад, морозне здимання, розтягують стрічковий монолітний фундамент в різні боки. Бетон без армування не витримує такі навантаження, так як він подовжується без розриву тільки на 0,2-0,4 мм. Сталь розтягується на 4-25 мм без шкоди, тому залізобетонна конструкція набагато міцніше. Для якісної роботи цієї системи важливо розрахувати схему і правильно виконати армування. Зробити це можна самостійно, головне - не порушувати вимог інструкції.
Покрокове керівництво з армування

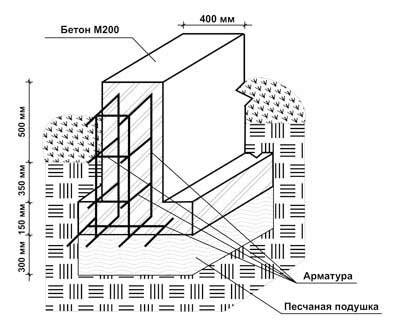

1. Малюють креслення.
Перед розрахунком матеріалів складають схему, яка відповідає будівельним нормам. Арматура для фундаменту ділиться на робочу і конструкційну. Перша група працює на розтяг, а друга зберігає форму каркаса під час заливки.
Для мелкозаглубленного стрічкового фундаменту вистачить двох рядів поздовжньої робочої арматури вгорі і внизу, в середині вставляють для міцності при бетонуванні. Заглиблені стрічку армують рівномірно, максимальна відстань між поздовжніми стрижнями - 40 см. В обох випадках основна роль вертикального армування - підтримка каркаса, тому для нього вибирають прути з меншим діаметром. Якщо висота стрічки двоповерхового будинку більше 70 см, для міцності пов'язують бетонну підготовку і фундамент.
Мінімальні відстані між елементами:
- Між вертикальними прутами - не більше 50 см.
- Захисний шар бетону - 3-5 см, якщо під підставою є бетонна підготовка; 7 см, коли її немає.
- Відстань між поздовжньою арматурою - не менше 3-6 см, в залежності від кількості стрижнів в ряду, і не більше 20 см.
Кути і місця з'єднання зовнішньої та внутрішньої стрічки відчувають великі навантаження. Уважно вивчіть креслення і схеми армування стрічкового фундаменту. Для кутів використовують П- і Г-образні схеми. Щоб їх виконати, стрижні попередньо згинають, так як в'язка окремих елементів в цих місцях призводить до розшарування бетону і сколів. Поперечну арматуру в таких зонах ставлять в 2 рази частіше.
2. Вибирають і розраховують матеріали.
Найчастіше використовують клас A-III (А400-А500) ребристою арматури з діаметром 6-16 мм, так як вона краще схоплюється з бетоном. Для вертикальних хомутів в стрічковому фундаменті іноді беруть гладкі A-I-A-II. Діаметр залежить від ваги і конструкції фундаменту, нижче наведені мінімальні розміри перетинів для кожної мети. Якщо ви робите схему армування важкого будови, доручіть виконання розрахунків проектувальникам. Правильно розрахувати навантаження і вибрати оптимальний діаметр і кількість стрижнів самостійно складно.
Мінімальний діаметр, мм
3. Очищають поверхню підстави від зайвого сміття, розмічають місце розташування каркаса.
4. Згинають стрижні для хомутів і кутів.
Немає єдиної послідовності укладання арматури, вибір залежить від площі і кількості працівників. Для невеликих підстав елементи спочатку пов'язують, а потім частинами розміщують їх в траншеї. Але так встановлювати каркас своїми силами важко, особливо якщо має бути виконати армування стрічкового фундаменту великої площі. Тому далі ми розберемо порядок укладання, який часто використовують невеликі будівельні бригади.
5. Встановлюють хомути на бетонні підставки або фіксатори-жаби. Щоб каркас не зміщувати, через нього пропускають туго натягнуту мотузку або прив'язують кожен елемент до опалубки.
6. У конструкцію вставляють подовжні стрижні і фіксують їх на жабах.
7. Виконують армування кутів, якщо для цього використовують додаткові елементи.
9. Встановлюють фіксатори між стінками опалубки і арматурою.
10. Перевіряють міцність і відхилення від осей, щоб стрічковий фундамент не покосився згодом.
Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!
нюанси робіт
1. Розрахунок матеріалів армування.
Так, щоб його арматури вистачило на нахлест (30-50 мм). Стандартна довжина стержня 11,7 м. Не замовляйте обрізки, так як трудомісткість роботи підвищиться, а розрахувати потрібну кількість буде неможливо, адже арматуру продають в кілограмах.
Стрижні споюють, в'яжуть або скріплюють муфтами. Краще в'язати елементи армування, а не паяти, так як міцність каркасу падає, особливо якщо залишити його без бетону у вологу погоду. Щоб скоротити витрату арматури для стрічкового фундаменту, застосовують муфти, так як для пайки рекомендується з'єднувати прути з нахлестом 10-15 см, в залежності від діаметру. Якщо їх в'яжуть, довжина місця скріплення становить 10 діаметрів для марок бетону від М300 і 15 - для М200.
В'язати можна за допомогою гачка, спеціального пістолета і шуруповерта або дриля з насадкою з цвяха. ПроцСхема підсилення стрічкового основаніяесс ручного в'язання гачком займає багато часу.
3. Згинання стержнів.
У продажу є верстати, щоб зігнути арматуру, але вони коштують дорого, тому майстри придумали різні способи для виготовлення хомутів самому. Наприклад, приварюють два куточка до рівної вертикальної поверхні, вставляють туди прут і гнуть, надягаючи на нього трубу. Арматуру з діаметром 6-8 мм осилять лещата. Якщо у вас є кмітливість, реалізувати ідею з двома паралельними куточками буде легко. Головне, щоб всі кути були прямі, а сторони хомутів знаходилися в одній площині, інакше стрічкове підстава не буде надійним.
4. Підготовка елементів армування.
Стрижні злегка намочують за пару днів до заливки, щоб збільшити зчеплення стали з бетоном, але перед цим обов'язково видаляють відшарувалася іржу металевою щіткою.
Коли люди без досвіду армують конструкцію своїми руками, часто вони не дивляться керівництво і роблять типові прорахунки, це призводить до сумного результату.
