Зняття установка обшивки передніх дверей bmw f30

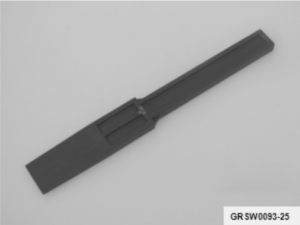

Необхідні пластмасове пристосування: 00 9 325
При роботі з деталями обшивки BMW F30 не допускати пошкодження чутливих поверхонь або появи на них подряпин.
- Звільнити кожух (1) починаючи знизу за допомогою спеціального пристосування 64 1 020 з затискачів (2) і фіксаторів.
- Стягнути кожух (1) з загарбного гака (3).
При установці: Встановити кожух (1) наступним чином:
- вставити заголовок захватний гак (3)
- розмістити на затискачах (2) і на бічних фіксаторах
- вставити нижній захватний гак (3)
- зафіксувати затискачами на обшивці дверей
При установці: загарбного гак (1) і фіксатори на кожусі (2) повинні бути в наявності і не мати пошкоджень.
При установці: Зажим (1) під час зняття кожуха може відігнути.
При необхідності відігнути зажим (1) назад приблизно на 45 °.
Замінити пошкоджені затискачі.
Звернути увагу на правильне місце установки затискачів (2 і 3).
- затискачі (2) сріблясті
- затискачі (3) чорні
Для заміни затиску (1) демонтувати ручку дверей.

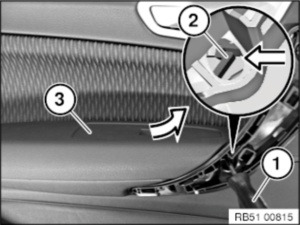

За допомогою будь-якого інструменту (1) звільнити накладку вимикача (3) з фіксатора (2) в напрямку, показаному стрілкою.
Від'єднати накладку вимикача (3) рухом вперед і вгору від обшивки двері BMW F30.
Від'єднати роз'єм і зняти накладку вимикача (3).

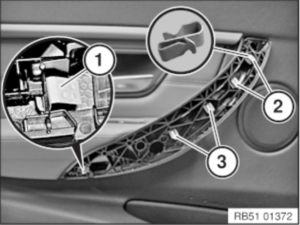

Наступні деталі повинні бути в наявності і не мати пошкоджень:
(3) Направляючі елементи
При заміні: Переустановити регулятор склопідіймача (4).
Увага! Ні в якому разі не тягнути за кишеню.
Вивернути гвинти (1).
Момент затяжки 51 41 1AZ.
Увага! Небезпека пошкодження!
Обклеїти передні двері в робочій зоні полімерної липкою стрічкою.
Чи не витягати зафіксовану зажимами обшивку двері занадто далеко всередину (небезпека поломки).
Вставивши спеціальне пристосування 00 9 325 на ділянці передньої стійки / трикутної накладки дзеркала між обшивкою дверей і передніми дверима, злегка від'єднати обшивку двері всередину.
Вільною рукою взявшись за обшивку двері, встановити спеціальне пристосування 00 9 325 прямо на елемент посилення (1) першого затиску (2).
Від'єднати обшивку двері, піднявши елемент посилення (1) з першого затиску (2).
Дотримуючись в напрямку стрілки, розтиснути інші затискачі (2), витягаючи при цьому обшивку двері вільною рукою трохи всередину.
Зняти обшивку (1) двері з затискачів (2) в напрямку всередину.
При установці: Замінити пошкоджені затискачі (2).
Відчепити приводний трос (1) важеля розблокування спочатку від власника (2), а потім від замка (3) двері.
При установці: Виконати перевірку функціонування внутрішньої ручки при відкритих дверях і закритому замку з поворотною засувкою.
Вийняти джгут проводів двері з усіх кріплень.
Розфіксувати і від'єднати всі роз'єми. Після цього зняти обшивку дверей
При установці: Замінити пошкоджені затискачі (1 і 2).
Звернути увагу на правильне місце установки затискачів (1 і 2).
(1) Затискачі білі з ущільнювальною шайбою
(2) Зажим бежевий
При установці: Після установки обшивки двері BMW F30 діяти наступним чином:
- Відкрити бічне скло.
- Замкнути автомобіль ключем запалювання.
- Перевірити свободу ходу важеля механізму кнопки замикання дверей.
- При необхідності відцентрувати важільний механізм.
