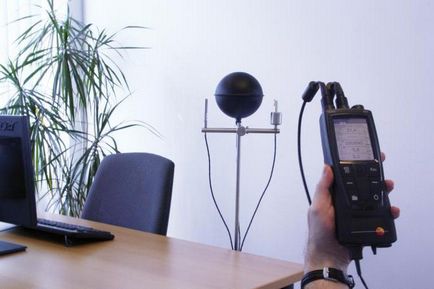

Заміри повітря в приміщенні
Важливим фактором для комфортного життя людини є чисте повітря. Багато підприємств забруднюють атмосферу різними речовинами, що впливають на здоров'я. Зробивши виміри атмосферного повітря, вчені роблять невтішні висновки. Тому велике значення приділяють системам вентиляції і кондиціонування. Саме вони допомагають зробити життя кращим.
Загальні відомості
Системи вентиляції і кондиціонування повинна якісно функціонувати протягом довгого часу. Для цього необхідно проводити професійну настройку, а також своєчасно проводити техобслуговування. У список технічних робіт також включають виміри повітря.
Швидкість потоку
Рух повітря по системі відбувається з певною швидкістю, на яку впливають різні фактори. В першу чергу, вона залежить від конструктивного рішення вентиляційної системи (тобто перетину і довжини вентиляційних каналів). Саме ці показники впливають на витрату повітря. Щоб визначити швидкість руху потоку, необхідно зробити виміри повітря, а саме його динамічний тиск в декількох точках. Усереднений показник і покаже швидкість повітря в системі.
Слід зазначити, що даний показник для приміщення має важливе значення для житлових кімнат. У них повітря надходить односпрямованим потоком. Заміри повітря в приміщенні проводиться, в першу чергу, для житлових зон. Тут відбувається равнонаправленних рух потоку.
Для чого проводити виміри витрати повітря?
Метою даного заходу є визначення кількості проходить потоку в приміщення за конкретний час. Заміри повітря в приміщенні проводяться для потоку, переміщуваного по системі. Витрата його може змінюватися після проходження фільтра. Незалежно від місця, швидкість руху буде змінюватися. Причому ключову роль грає перетин повітроводів.
Щоб зробити точні виміри повітря вибирають рівну ділянку. Його довжина повинна складати не менше 5 розмірів діаметра ділянки системи. Його початок береться від місцевого опору. Відстань до наступного опору повинно бути рівно не менше 2 діаметрів воздуховода. Для цього використовується лабораторія, заміри повітря в якій робляться в декількох точках. Кількість вимірювань залежить від діаметру або довжини прямокутного каналу.
Види вимірювальних приладів
Для настройки системи вентиляції необхідні вимірювальні пристрої.
Виникає питання, які саме? Заміри повітря необхідні для визначення швидкості руху потоку, а також проходить витрати. На сьогоднішній день на рику можна знайти різні прилади. Вони відрізняються своїми характеристиками, а також точністю вимірювань. В першу чергу, необхідно звертати увагу на провітрювання приміщення. Існують прилади, що працюють як при природному, так і штучному провітрюванні.
Перед тим, як купувати вимірювальний прилад, необхідно визначитися, де саме буде проводитися вимір. Воно може відбуватися як у вентиляційній решітці, так і безпосередньо в повітроводі. Також слід знати про деякі вимоги, які пред'являються до потоку. Наприклад, швидкість руху потоку або його температура повинна відповідати нормативним показникам.

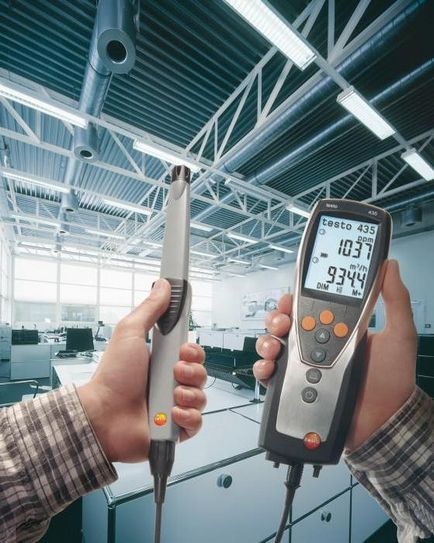

Заміри повітря в квартирі здійснюються такими приладами:
- Термоанемометр. Служить для вимірювання швидкості руху повітря. Спеціальний датчик нагрівають до певної температури і поміщають під рухомий потік. Далі, вимірюють час, за яке датчик охолов. Це і буде швидкість потоку.
- Ультразвуковий анемометр. Прилад поміщається в повітряний потік. Вимірювання швидкості відбувається за рахунок уловлювання звукових частот в різних точках воздуховода.
- Крильчатий анемометр. Швидкість потоку визначається за рахунок рухається крильчатки.
- Трубка Піто. При вимірі використовується якісне цифрове обладнання. Трубка поміщається на певну ділянку, де вимірюється статична і повний тиск.
- Балометр. Він визначає витрата повітря, який проходить через певну ділянку воздуховода.
Вимірювання витрати у вентиляційній решітці
Найбільш поширеними приладами є анемометр і термоанемометр.
Щоб спростити процес, а також для мінімізації похибок варто застосовувати додаткові пристосування. Найпростішим з них є воронка. Вона має просту конструкцію, яка дозволяє визначити витрата повітря всього за один вимір. Така особливість значно економить час фахівця. У деяких випадках необхідно зробити виміри температури повітря в приміщенні для отримання більш точних вимірювань.
Трапляється так, що зробити їх необхідно у важких місцях. У таких випадках використовують телескопічний зонд. Завдяки його довгою основі можна дістатися в складні місця і зробити як виміри атмосферного повітря, так і безпосередньо в повітроводі.
Для спрощення процедури необхідно купувати ті прилади, які визначають витрата за рахунок автоматики. Кінцевий результат виводиться на електронне табло. Тут не треба оплачувати додаткових розрахунків. Прилад покаже усереднене число з трьох вимірів. При відсутності даних функцій, розрахунок проводиться самостійно.
Вимірювання витрати в повітроводі
Перед початком операції, необхідно переконатися в наявність відповідних отворів в повітроводі. Саме вони необхідні для проведення процедури. Діаметр отвору повинен відповідати діаметру вимірювального приладу.
Як говорилося раніше, важливо вибрати місце. Якщо на воздуховоде немає відповідних отворів, їх необхідно зробити самостійно. Це виконується за допомогою дриля. Отже, як вибрати місце? Отвір має перебувати на прямій ділянці воздуховода, довжина якого дорівнює 5 його діаметрам. Його розташовують на відстані 3 діаметрів трубопроводу.
На відміну від вимірювань у вентиляційній решітці, в цьому випадку застосовуються крильчасті анемометри, де робочий елемент має невеликий діаметр (приблизно 25 мм). При проведенні процедури використовують також термоанемометри, в конструкції якого передбачена пневмометричні трубка.
Ще одним приладом є диференційний манометр. Він застосовується в тому випадку, коли швидкість потоку вище 2 м / с. Тому краще скористатися попередніми варіантами.
Якщо повітропровід розташований на високому відстані, наприклад під стелею, то використовують телескопічний парасольку.
Поради щодо використання вимірювальних приладів
Трапляється так, що в повітряному потоці міститься велика кількість пилу. В такому разі не слід застосовувати для вимірювань термоанемометр або трубку Піто. Чому саме так? У трубці, яка вставляється в повітропровід, мають маленькі отвори, службовці для вимірювання сумарного тиску. При запиленому стані повітря ці отвори швидко засмітяться, і результат вимірів не буде точним.
Термоанемометри застосовують в тих вентиляційних системах, де швидкість повітряного потоку вище 20 м / с. У цьому вимірювальному приладі міститься термодатчик, який є чутливим елементом. Тому при сильній швидкості потоку він може зруйнуватися.
Перед початком вимірювань необхідно уважно ознайомитися з технічною документацією вимірювальних приладів. Саме там містяться показники допустимих температур, швидкості потоку, а також опис умов середовища, в яких їх можна використовувати.
У системах, в яких рухається підігріте повітря, для вимірювань краще використовувати пневмометричні трубки. Вони виготовлені з нержавіючої сталі, і тому є надійним пристосуванням. При цьому в них не повинно містити елементів з пластмаси, так як при дії високих температур вони можуть руйнуватися.
При проведенні випробувань, пов'язаних з вимірюванням швидкості потоку і витрати повітря, необхідно стежити за тим, щоб чутливий елемент приладу прямував назустріч потоку. При недотриманні цього правила результати будуть не точними. Чим більше датчик відхиляється від необхідних умов, тим більше похибка.
Лючок для виміру параметрів повітря
Ще одним допоміжним пристосуванням є люк. Як правило, його розташування заздалегідь передбачають проектувальники при складанні плану вентиляції. Але іноді його встановлюють працівники, відповідальні за налагодження системи. На практиці використовують другий метод, так як проектувальники не завжди правильно розміщують люк.
Лючки для замірів повітря можна встановити самостійно, при наявності певних навичок і вмінь. Для цього в системі роблять отвір за допомогою дриля. Тому якщо він встановлений в неправильному місці, його можна легко перенести. Лючки для замірів параметрів повітря повинні бути добре видно, а також легко відкриватися і закриватися. Якщо витягти його, діаметр отвору повинен забезпечувати вільне проникнення вимірювального приладу.
Трапляється, що отвір не використовується для вимірювання швидкості і витрати повітря. В цьому випадку люк знімається, а отвір заклеюється за допомогою скотча або гумової прокладки.
Контрольно вимірювальні прилади мають досить високу ціну. Наприклад, вартість термоанемометра знаходиться в межах від 10000 до 40000 рублів. У порівнянні з ним, крильчасті анемометр можна придбати набагато дешевше, всього за 6000 рублів.
Вибір вимірювального приладу залежить від характеристик приладу, а також особливостей повітряного потоку.
Ціна на додаткове обладнання
В якості додаткового обладнання служить люк для виміру параметрів повітря. Його вартість знаходиться в межах від 100 до 300 рублів. Вона залежить від розміру отвору, через яке буде проводитися вимір.
Вимірювальні прилади набувають тільки фахівці вентиляції і кондиціонування. Саме вони виробляють наладку системи. Фахівці задоволені вимірювальними приладами і особливих нарікань до них не було відзначено.
висновок
Якщо вибрати правильний вимірювальний прилад, то можна дізнатися швидкість руху потоку, а також його витрата. Саме завдяки цим показникам фахівці роблять висновок про систему вентиляції. Особливо це важливо для житлових приміщень.
Отже, ми з'ясували, як проводиться вимір потоку повітря в приміщенні.
