Закрита система опалення приватного будинку, схема з природною циркуляцією

Система водяного опалення, в якій використовується мембранний розширювальний бак і теплоносій жодним чином не контактує з атмосферним повітрям, вважається закритою і працює під тиском. Ця схема - найбільш поширена на даний момент, оскільки має безліч переваг. У даній статті ми розберемо, що таке закрита система опалення приватного будинку, її плюси і мінуси, а також особливості обслуговування.

Що являє собою закрита система опалення?

Важлива особливість такої системи - відсутність контакту з зовнішнім повітрям і наявність невеликого надлишкового тиску. Як правило, схема працює при штучному спонуканні циркуляції теплоносія за допомогою насоса. Це дозволяє не турбуватися про дотримання великих ухилів магістралей, а також приймати менші діаметри труб і прокладати їх найбільш зручним способом.

Як правило, гравітаційна система опалення з природною циркуляцією теплоносія робиться з відкритим розширювальним баком, що встановлюються в найвищій точці. Закрита ж система традиційно забезпечується циркуляційним насосом, що підвищує ефективність її роботи і знижує матеріаломісткість.

Завдяки своїм особливостям, системи закритого типу мають масу переваг:

  • теплоносій, що знаходиться під тиском, нагрівається швидше;
  • ймовірність завоздушіванія мережі трубопроводів і радіаторів дуже низька;
  • теплоносій не насититься киснем і не випаровується в атмосферу, що дуже важливо при заповненні системи антифризом;
  • установка розширювального бака в закритій системі опалення, проведення на зворотному трубопроводі біля котла, що дуже зручно в плані обслуговування;
  • немає потреби використовувати трубопроводи великих діаметрів і прокладати їх на увазі, в цьому відношенні закрита система з примусовою циркуляцією - оптимальний вибір для приватного будинку.

Закрита система опалення приватного будинку, схема з природною циркуляцією

Істотний недолік лише один - залежність від надійності електропостачання, закрита система опалення без насоса, що живиться від електромережі, працювати не буде. На щастя, циркуляційні агрегати для індивідуальних систем мають невелику споживану потужність, а тому на час відключення електрики зможуть функціонувати від блоку безперебійного живлення досить довгий час.

Деякі фахівці стверджують, що вирішити проблему відключення електроенергії допоможе закрита система з природною циркуляцією. Нагадаємо, що в цьому випадку рух теплоносія відбувається за рахунок різниці щільності і маси гарячої та охолодженої води. Перша, нагріваючись в казані, як легша витісняється вгору йде від радіаторів остиглим теплоносієм, що має більшу масу.

Незважаючи на те що тиск в закритій системі опалення (1.5-2 Бар) не перешкоджає гравітаційному руху потоків гарячої та холодної води, ефективність її роботи досить сумнівна. Справа в тому, що різниця конвективних сил і так невелика, а тут ще потрібно долати опір мембрани бака, що розтягується при розширенні води. Щоб не зв'язуватися з цими слизькими моментами, на закриту систему краще завжди ставити насос. Якщо є необхідність змонтувати соматичних схему, то треба її робити відкритою.

Схема закритої системи опалення

У приватному домобудівництві традиційно застосовується 2 види схем:

Закрита система опалення приватного будинку, схема з природною циркуляцією

Однотрубна, більше відома як «ленінградка», задовільно працює в одне - і двоповерхових будинках невеликої площі, коли на кожному поверсі встановлено не більше 5 радіаторів. Реалізація схеми вимагає точного розрахунку діаметрів труб і кількості секцій батарей, так як теплоносій значно остигає після проходження кожного наступного радіатора. У дотриманні цих вимог потребує і однотрубна схема системи опалення закритого типу з верхнім розведенням, що зображена нижче на малюнку:

Закрита система опалення приватного будинку, схема з природною циркуляцією

Примітка. Незалежно від обраного типу схеми закрита система повинна містити в своєму складі групу безпеки, іноді вона йде в комплекті з котлом. Група складається з манометра для контролю тиску, повітрявідводчика і запобіжного клапана для аварійного скидання води. Вузол встановлюється на трубопроводі, що подає, що виходить з котла, причому без будь-якої запірної арматури.

Двотрубна схема закритої системи простіше в розрахунку і монтажі, славиться популярністю завдяки хорошим робочим показниками. Адже теплоносій до всіх радіаторів доставляється з однаковою температурою, а при реалізації попутної схеми ще й проходить однакову відстань. Приклад двотрубної системи показаний на малюнку:

Закрита система опалення приватного будинку, схема з природною циркуляцією

Деякі доповнення має закрита система опалення з твердопаливним котлом. Щоб уникнути утворення конденсату в топці теплогенератора схема доповнюється змішувальним вузлом з триходовим клапаном і байпасній лінією. Клапан змушує обертатися воду по байпасу до тих пір, поки вона не нагріється до встановленої температури, і тільки потім запускає в котел теплоносій з магістралі.

Закрита система опалення приватного будинку, схема з природною циркуляцією

Як заповнити систему теплоносієм?

Коли штуцер підживлення приєднаний до водопровідної мережі за допомогою кульового крана, то здійснити заповнення системи опалення закритого типу теплоносієм досить просто. Для цієї справи є сенс залучити помічника, особливо якщо будинок має кілька поверхів. Одна людина керує краном підживлення, а другий займається випуском повітря з батарей. Кран відкривається приблизно на третину, щоб натиск ні сильним.

Закрита система опалення приватного будинку, схема з природною циркуляцією

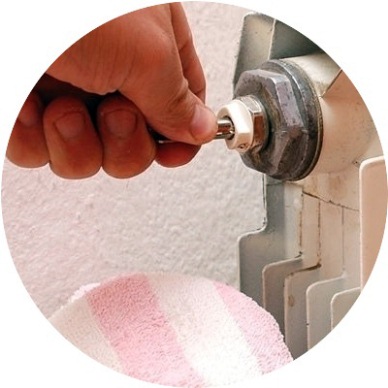

Людина, що знаходиться в котельні, стежить за показаннями манометра, підживлення закритої системи опалення закривається, коли тиск досягне 2 Бар. Тепер помічник за допомогою кранів Маєвського підбурює повітря з радіаторів, після чого тиск падає. Мета - вийти на розрахунковий тиск, видаливши з трубопроводів все повітря шляхом його поступового витіснення водопровідною водою.

Закрита система опалення приватного будинку, схема з природною циркуляцією

Складніше закачати теплоносій в закриту систему, коли підживлення з водопроводу відсутній або потрібно залити рідину, що не. Для цього знадобиться спеціальний ручний або електричний насос і ємкість для теплоносія, з якої він буде перекачуватися в систему. Попередньо треба відкрити всі повітряні крани на радіаторах, а потім заповнювати труби через зливний штуцер, підключивши до нього насос зі зворотним клапаном.

Закрита система опалення приватного будинку, схема з природною циркуляцією

У міру того як відбувається закачування рідини, треба закривати крани Маєвського, з яких потече теплоносій. Накачавши систему до 1.5 Бар, треба виконати видалення повітря, після чого тиск доводиться до робочого. В кінці проводиться пробний запуск котла і коректування тиску, а при необхідності - підбурювання повітря.

Чому падає тиск в закритій системі опалення?

Причина, по якій падає тиск, існує одна - відсутність герметичності, чи то пак, протікання. Питання в тому, щоб її знайти. Характерною ознакою протікання служить калюжка в певному місці або бура пляма, коли вода встигає висохнути. В процесі пошуку слід оглянути наступні вузли і елементи:

  • з'єднання труб і фітинги: буває, що в останніх виникають тріщини;
  • автоматичні воздухоотводчики: несправний елемент з застряглим поплавком буде пропускати воду;
  • запірно - регулююча арматура, запобіжний клапан;
  • розширювальний бак: тріщина в мембрані викличе падіння тиску, поява повітря в системі і часте відключення котла.

Для усунення протікання не обійтися без часткового або повного спорожнення трубопроводів. Після закінчення робіт доведеться знову залити воду в систему, створити необхідний тиск і простежити за манометром протягом декількох днів.

висновок
