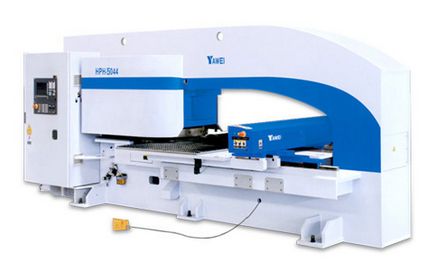

Координатно - пробивний прес з ЧПУ серії НРН 50

- Підвищена потужність для більш товстих листів
- 500 КN номінального тиску
- 26 інструментів в стандартному револьверному барабані
- Технологія запам'ятовування позицій інструментів (фірмова
технологія NISSHINBO, Японія)
- автоматичний детектор відмови, датчик затиску
- Швидка установка / зняття інструментів, швидко і зручно

Серія HPH 50

максимальний розмір листа

лист з вуглецевої сталі

лист нержавіючої сталі

макс.діаметр одноразової пробивки

число ударів в хвилину

Макс частота пробивки
(Крок 1 мм, хід Позунь 6мм)

швидкість револьверного барабана

Гідравлічна система H + L (Німеччина). з пристроєм охолодження масла, низьке енергоспоживання і малий обсяг.

Змінні направляючі втулки

Змінні направляючі втулки, встановлені на револьверних барабанах, мають високу зносостійкість, що забезпечує тривалий термін експлуатації і легко замінюються при перших ознаках зносу.

• Дисплей 10,4 дюйма, яскраві кольори, кілька мов
• Процесор: 223 MHZ / 400MHZ
• Інтерфейс введення / виводу: RS232, 100M Ethernet, USB інтерфейс, слот для карти CF
• Оперативна пам'ять: IG / 40G
• Хороші можливості розширення

Двигун револьверного барабана

HPH Series - Standard Accessories

CNC controller is 840D.from SIEMENS, Germany
Hydraulic system is a original complete set from H + L, Germany
Standard tool station number: 38LA2 (B)
Automatic side-positioning device when locating the sheet
Equipped with brush worktable.
Automatic lubricantion system
Automatic strip-off detector, clamp-sensor
Lamp and worktable for replacing tooling
Often-use internal hexagonal key spanner for adjusting tools
It has functions of punching, forming, wheel ribbing function etc.

HPH Series - Optional Accessories

CNC.controller change to FANUC Oi-PC, Japan
CNC.controller change to Yawei controller (Gogool + Panasonic motors)
CNCKAD. (Israel) Software.
Air-condition for e-cabinet (600W)
Turret tooling station changed to 26LA2 (B)
Turret tooling station changed to 40LA2 (2D)
Turret tooling station changed to 38LA2 (2D)
Equipped with tooling hoisting device by pneumatic cylinder, replace tooling device and table
Air blow, oil mist function
Programable automatic moveable clamps
Extra standard clamp
Floating clamp by manual
Down-forming function parts
Stainless worktable with steel balls.
Leuze light curtain with mirrors around the machine for safety guarding
Extra working table size by 1300 * 835mm / piece
Mobil hydraulic oil with the machine

Ключові слова

Пристрій моніторингу деформування робочих деталей

Лист може пошкодити головку якщо він деформується більше запрограмованого ліміту. Володіє двосторонніми перемикачами центру пробивки, що дозволяє запобігти надмірній деформацію і захистити як деталь так і машину.

гідравлічний штовхач

Гідравлічний штовхач H + L, Німеччина, переміщення регулюється системою ЧПУ, тиск стабільно протягом усього ходу, з захистом від перевантаження тиску масла, стабільної продуктивністю і низьким рівнем шуму.

Система подачі і затиску матеріалу

Точність переміщення забезпечує прецизійна шарико пара, 4 лінійні направляючі з пазами. що забезпечує більш високу точність позиціонування, збільшує швидкість.
Оснащений пересувними пневматичними зажимами, високий сили, стабільними і надійними, для забезпечення безпеки процесу роботи.
