Вузол обліку теплової енергії
Кожна будівля, будь то приватний будинок або багатоповерхова квартира, облаштовуємо декількома системами життєвого забезпечення. Однією з них є система опалення. Жителі багатоповерхових будинків можуть здивуватися, але в їх підвальному приміщенні знаходиться особливе місце, яке і називається тепловий вузол або пункт обліку тепла. У цій статті ми детальніше поговоримо про нього.
Ви дізнаєтеся, що ж таке вузол обліку теплової енергії, для чого він потрібен, як він функціонує, і хто може його обслуговувати.
Розкриваємо завісу - що таке УУТЕ

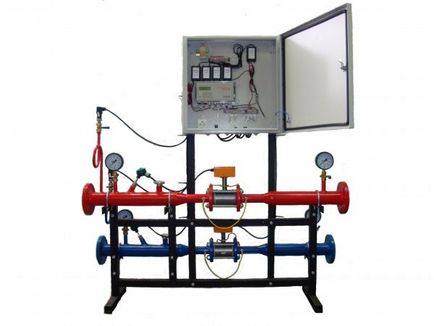

Для тих, хто вперше чує цей термін, ми пояснимо його значення. УУТЕ - це не просто прилад, а комплекс обладнань. Монтаж кожного з них потрібен для того, щоб надавати принциповий облік і регулювання енергії, регулювання обсягу теплоносія всередині. Системи реєструє і виконує контроль параметрів. Установка такого обладнання виконується на труби опалення в підвалі багатоповерхового будинку.
Ось основні елементи обладнання:
- Обчислювач.
- Запірна арматура.
- Датчики індикації тиску і температури в системі.

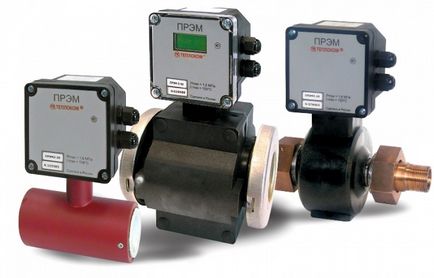

- Перетворювачі тиску, витрати і температури.
Для чого ж потрібна така система? Все це були технологічні дані, якщо говорити просто, то тепловий вузол обліку встановлюється на вводі труб в будинок. Його основне завдання - змінювати параметри внутрішнього теплоносія. Що це означає? Перш ніж теплоносій потрапить до вас в опалювальний прилад (конвектор або радіатор), то тепловий вузол починає знижувати його тиск і температуру. Ви помічали, що труби опалення в будинку завжди однієї температури, ви не зможете про них обпектися. Це навіть корисно не тільки для вас, але і для всієї опалювальної системи. У наш час трубопровід з металевого змінюють на поліпропіленовий або металопластиковий. Вони не люблять підвищеної температури і високого тиску.
Ось деякі регламентовані режими роботи вузла обліку теплової енергії:
Що означають ці цифри? Вони вказують на максимально і мінімально допустимі температурні показники теплоносія в трубах. Кожен вузол облаштовуємо приладом обліку тепла.
Види схем установки теплових вузлів

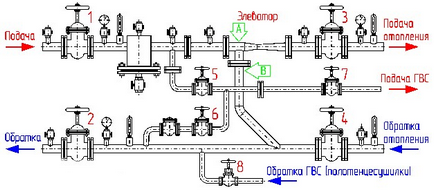

Стає зрозуміло, що тепловий вузол в багатоквартирному будинку знаходиться в підвалі, де і починається подача тепла в кожну квартиру. Схема теплового вузла вказана на цьому фото.
Як видно з картинки, це елеваторна схема. Її можна назвати найпростішою і не дорогою. Але, недоліком цієї системи є те, що виконувати регулювання температури в трубах неможливо. У зв'язку з цим виникають деякі незручності у кінцевих споживачів. Теплова енергія перевитрачається при відлиги за опалювальний сезон. Основна робити такої схеми - це елеватор. А перед ним може бути встановлений редуктор пониження тиску. А сам елеватор служить для того, щоб підмішувати остиглий теплоносій до гарячого. На його виході створюється розрядження, що і є основою роботи. За рахунок цього розрядження, в елеваторі теплоносій знаходиться під меншим тиском, тому і відбувається змішування.

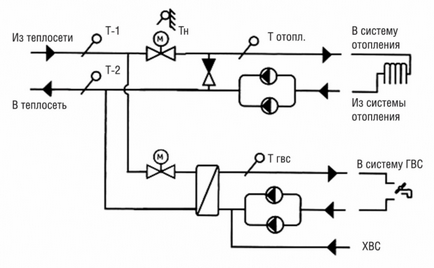

Але, є ще одна схема установки системи. Вона працює на основі теплообмінника. Ви можете побачити її на цьому фото.
Завдяки тому, що тепловий пункт підключається через цей самий теплообмінник, теплоносій всередині будинку і теплоносій з теплотраси розділяється. А за рахунок цього поділу, надається можливість його виконувати його підготовку. Для цієї мети використовуються присадки і фільтрація. Саме ця схема відкриває великі двері для регулювання температури і тиску теплоносія в трубах. Чому це важливо? Справа в тому, що схема на основі теплообмінника дозволяє знижувати витрати на опалення.

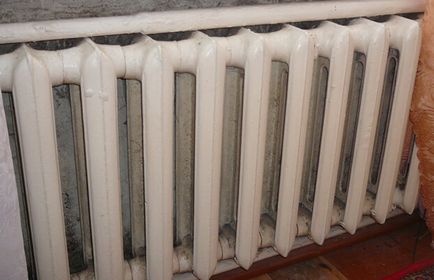

Якщо говорити про підмішуванні теплоносія, то для такої системи воно виконується за рахунок термостатичних клапанів. Особливістю використання є і те, що мешканці можуть дозволити собі використання алюмінієвих радіаторів. Тільки ось є невеликий нюанс - при неякісному теплоносії всередині системи, термін служби радіаторів знижується. Природно, що ви не зможете здійснювати контроль якості теплоносія всередині. Ось чому краще не ризикувати і задовольнятися біметалічними або чавунними радіаторами.
Зверніть увагу! При підключенні ГВС через теплообмінник, з'являється можливість контролю тиску всередині і температури води. Хочеться відзначити, що деякі керівники, що люблять наживатися на сумлінних платників, можуть займатися обманом мешканців будинку. Як? Занижуючи температуру води всього лише на кілька градусів. На виході виходить, що споживачі не помічають цього відмінності, однак, беручи до уваги весь будинок, можна зробити висновок, що керуючі зможуть заробити кілька десятків тисяч рублів за все за один місяць.
Обслуговування вузла обліку енергії
А чи може будь-який мешканець багатоповерхового будинку виконувати обслуговування вузлів обліку теплової енергії? Ні. Якщо говорити про монтаж або ж про обслуговування системи обліку енергії, то всім цим займається спеціально навчений персонал, який пройшов інструктаж і допущений до виконання цих робіт. Вся справа в тому, що таке місце є приміщенням підвищеної небезпеки. Мало того що ви можете заподіяти шкоду обладнанню, заплативши кілька десятків тисяч, так ще й самі постраждаєте.
висновок
З цієї статті ви могли більше дізнатися про те, що таке тепловий вузол і система обліку тепла. Як бачите, це обов'язкова річ для багатоповерхових будинків. Завдяки контролю температури теплоносія всередині, можна відрегулювати її до оптимального показника. Це дозволить заощадити кошти на опаленні і продовжити експлуатаційний термін ваших опалювальних приладів. Крім того, хочеться сказати, що встановлювати такі вузли можна і для приватного будинку, якщо він підключений до централізованого опалення. Хоча система обійдеться вам в копієчку, але ви зможете забезпечити максимальний рівень комфорту в подальшому.
