Водопостачання лазні своїми руками пристрій системи і схеми
Правильне пристрій водопостачання лазні має на увазі постійну подачу очищеної води під певним тиском. Якщо з підігрівом води особливих проблем не виникає: для цього використовують піч або бойлер, то з притоком все набагато складніше. Напір води створюється насосною станцією, обладнання якої вимагає знань і вміння. Ми розглянемо основні схеми і проекти водопостачання сільських лазень з різними джерелами: від колодязя, свердловини. І навчимося обладнати водопостачання в лазні своїми руками.
Джерела водопостачання лазні

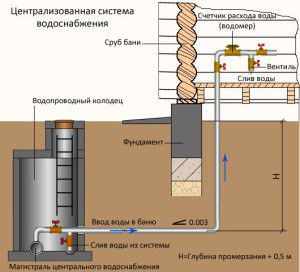

водопостачання лазні з централізованого водопроводу
Перше завдання при плануванні лазні - визначитися з джерелом постачання водою. Це може бути:
Найбільш простий і прийнятний варіант - централізоване водопостачання, одночасне для дому та лазні. Необхідно отримати дозвіл на підключення до системи, після чого діяти за планом:
- Змонтувати трубопроводи і обладнання всередині лазні.
- Ретельно вивчити схему водопровідних труб ділянки.
- Провести від центральної магістралі трубу до лазні і під'єднати її.
- Запустити систему водопостачання лазні.
Колодязь, як джерело водопостачання лазні
Колодязі здавна використовуються в якості джерела води для лазні. Можна провести водопровід з уже існуючого колодязя або при необхідності збудувати новий. Це недорогий, надійний і найпростіший варіант подачі води в парну. Мінуси колодязного водопостачання лазні:
- якість води в колодязі не гарантовано, особливо брудною вона може бути в періоди паводків або сильних злив;
- можливі перепади рівня води.
Стінки колодязя краще робити з бетонних кілець з кріпленнями шип-паз, які в разі руху грунтів не допустять деформації. З'єднання кілець додатково герметизують, щоб вода з верхніх шарів не проникала в колодязь. Дно засипають щебенем і прокладають геотекстилем - виходить своєрідний фільтр.

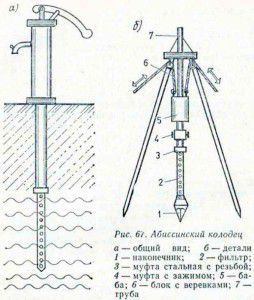

абіссінський колодязь відноситься до типу трубчастих або бурових
Якщо колодязя на ділянці немає, а проблема водопостачання лазні актуальна, можна обладнати абіссінський колодязь.
Він являє собою трубу, яка вбивається в землю до водоносного шару. Така система водопостачання лазні хороша, якщо водоносний шар залягає в грунті не глибше 12 метрів.
Основна хитрість в правильному виготовленні труби. Її нижній кінець повинен являти собою спис. Вище списи просверливается кілька рядів отворів, які грають роль фільтра.
Труба нарощується зверху поступово, у міру вбивання чергової ділянки до тих пір, поки рівень води в трубі не складе 0,7 - 1 метра. Нагорі встановлюється насос, якщо ж глибина колодязя понад 7 метрів, насос для водопостачання лазні з колодязя потрібен погружной.
Свердловина, як джерело водопостачання лазні
відміну артезианка і свердловини на пісок
Артезіанські свердловини глибокі, вони досягають потужних водоносних пластів (35-300 метрів). Артезианка для схеми водопостачання будинку, лазні буряться спеціальними механізмами і досить дорогі. Вода з артезіанських свердловин надходить самопливом, під тиском.
Артезіанська вода чиста, свердловина ніколи не заб'ється, що не замулився, обсяг води практично необмежений.
Єдиний мінус - дорожнеча облаштування. Але проблему можна вирішити, організувавши одночасне водопостачання будинків і бань кількох господарів.
Піщані свердловини зазвичай бурять не глибше 30 метрів до верхнього шару піску. Такі свердловини при водопостачанні лазень можуть засмічуватись піском, щоб цьому запобігти, з почергових шарів сітки з дрібним вічком і гравію роблять фільтрову колону.
Переваги водопостачання бань зі свердловини піщаного типу: дешевизна і швидкість зведення.
- обсяги води в шарі неможливо прогнозувати;
- свердловина поставляє не більше 1 куб.м. води в годину;
- свердловина з часом замулюється.
Пристрій водопостачання лазні
Схема водопостачання лазні і вдома складається з наступних елементів:
- насос;
- датчик тиску;
- гідроакумулятор (не дозволяє повітрю проникати в систему);
- кран байпаса - необхідний для зливу води із системи;
- реле тиску;
- Зворотній клапан;
- нагрівач води;
- система захисту нагрівача води;
- кран зливу бойлера;
- фільтр.
вибір насоса

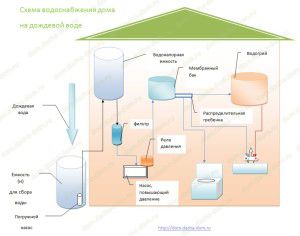

джерелом води можуть бути атмосферні опади
Чи подається вода в баню з колодязя або свердловини, в будь-якому випадку потрібно насосна станція. У схемах і проектах водопостачання сільської лазні використовуються заглибні і витяжні насоси. Тип насоса вибирається залежно від глибини залягання води. Також слід звернути увагу на діаметр свердловини і розрахунковий тиск води в системі. Фахівці рекомендують зупинитися на моделях з гідроакумулятором.
З колодязя або свердловини в систему водопостачання лазні вода подається через вивідну трубу. У колодязь труба повинна входити нижче позначки промерзання грунту, місце входу герметизують. Багатошарова гідроізоляція виконується з фіброрезіни, силікону, рідкого скла і плиткового клею для зовнішніх робіт.
Щоб насос не включався постійно, додатково встановлюють бак об'ємом 50 літрів. Одночасно він сприяє вирівнюванню тиску в трубах.
вибір труб

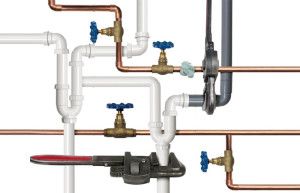

при необхідності пластикові труби можна комбінувати з металевими
Вибір своїми руками труб для розводки водопостачання залежить від того, чи використовується лазня тільки влітку або круглий рік. Якщо лазня функціонує тільки в теплу пору року, можна заощадити на трубах і використовувати гнучкі шланги (для міцності візьміть армовані). Їх дуже легко з'єднувати між собою за допомогою перехідників. За проектом таку схему водопостачання сільської лазні годі й заглиблювати в грунт. Перед настанням холодів шланги збирають в сарай до наступного сезону. Якщо лазня використовується взимку, організація її водопостачання зажадає більше клопоту.
Для підключення глибинного насоса використовують труби діаметром до 32 мм. Для решти проводки підійдуть діаметром 25 мм.
Металопластикові труби також прості в установці і експлуатації, але в місцях з'єднань використовуються гумові прокладки. На вулиці вони швидко втрачають свої властивості і потребують заміни. Можна використовувати полімерні труби. які легко гнуться і підходять для експлуатації під землею для підведення гарячого водопостачання в лазні.
Кращий матеріал для одночасного водопостачання лазні і вдома це поліпропілен. Хоча своїми руками водопостачання в лазні з поліпропілену зібрати буде не просто - потрібно спеціальний паяльник. Між собою поліпропіленові труби герметично з'єднуються спеціальними адаптерами. Існують труби, армовані скловолокном або фольгою. Обидва варіанти гарні для водопостачання лазні.
Вибір нагрівача води

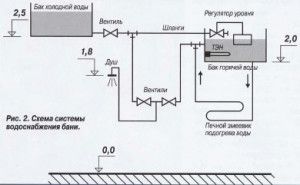

схема нагріву води дерев'яною піччю
Якщо лазня розташована недалеко від житлового будинку, можна підвести трубу гарячого водопостачання від основного котла. Трубу слід ретельно утеплити спіненим поліуретаном. Найчастіше гаряче водопостачання в лазні організовують автономно.
Щоб забезпечити баню гарячим водопостачанням, можна встановити дров'яну піч. У піч вбудовується бак з нержавіючої сталі і облицьовується цеглою. Нагріта вода буде довго зберігати температуру. Але сучасні власники лазень віддають перевагу більш просунуті водонагрівачі накопичувального або проточного типу.
Проточні газові котли високопродуктивні, вони можуть забезпечити будь-які обсяги гарячої води. Але їх експлуатація досить дорога. Тому частіше в лазнях встановлюють накопичувальні електричні бойлери. Обсяг нагрівача води залежить від кількості людей, одночасно відвідують парну. На 3-4 чоловік цілком достатньо ємності 90 літрів.
Водопостачання лазні взимку

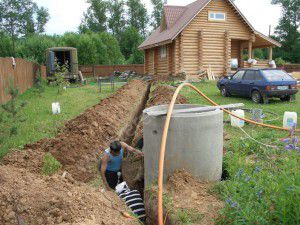

траншея для прокладки труб
Як влаштовано водопостачання лазні, яку використовують цілий рік? Якщо схема водопостачання і опалення будинку і лазні єдина, проблем не виникає. Складніше, коли лазня не опалюється і взимку промерзає.
Труби водопостачання лазні закопуються в землю на глибину, що перевищує промерзання грунту. У середній смузі глибина промерзання становить близько 1,5 метрів, отже, труби укладаємо на 1,7 - 1,8 м. Кращі труби для таких робіт з пенопропілена, додатково утепленого вологостійким матеріалом. Щоб мороз гарантовано не добрався до труб, їх додатково укладають на подушку з термоізоляції і обсипають з усіх боків, після чого закривають грунтом.
Якщо приміщення не опалюється, необхідно потурбуватися про повну зливі води із системи після відвідування лазні. Адже в тріскучі морози температура в ній практично зрівняється з вуличною.
Додатково система водопостачання лазні, використовуваної цілий рік, оснащується датчиком тиску (манометром), а також зворотним клапаном. Вони встановлюються при вході труби водопостачання в приміщення перед розводкою.
Для пайки поліпропіленових труб потрібен спеціальний зварювальний апарат, перед тим, як влаштовувати водопостачання лазні слід придбати куточки, фітинги та муфти.
Етапи обладнання водопостачання лазні своїми руками
- Вибір і підготовка джерела води.
- Прокладка зовнішніх водопровідних труб.
- Установка приладів: кульовий кран, далі перед насосом вугільний фільтр з резервом не менш 30 кубометрів і зворотний клапан. Від насоса йде труба до бойлера. Сюди ж встановлюється трійник для труби холодного водопостачання. На трійник встановлюються крани для холодної води. А на виході з бойлера труба з гарячою водою, на якій розміщують крани гарячої води.
- Розводка труб в приміщенні лазні. Першими встановлюються вертикальні стояки, після чого проводяться горизонтальні магістралі.
- Підключення труб до приладів, тестування і запуск.
Після закінчення складання системи водопостачання лазні своїми руками її потрібно запустити. Спочатку відкриваємо кульової кран і наповнюємо все магістралі. Вода повинна текти з труб без перерв, це означає, що повітря в системі більше немає. Тепер перекриваємо крани холодного водопостачання, відкриваємо пусковий і включаємо насос. Запускається насос при тиску в трубах 1,4 - 1,8 бар, а зупиняється при 2,2 - 2,5 бару. При досягненні потрібного тиску включається в мережу бойлер.
