Водяний котел на відпрацьованому маслі своїми руками - особливості конструкції (креслення)
Багато власників автомобілів (особливо вантажних) стикаються з проблемою утилізації відпрацьованого масла. Оскільки речовина це токсично і отруює навколишнє середовище, то позбутися від відпрацювання не так-то вже й просто. До того ж можна отримати реальний штраф від екологів. Спалювати такі відходи в спеціальному обладнанні з користю для себе - один із прийнятних виходів. Промисловість вже давно випускає котли, що працюють на відпрацьованому маслі. Але коштують вони дорого, і тому домашні умільці шукають способи спорудити водяний котел на відпрацьованому маслі своїми руками.
Як працює
Алгоритм роботи котла дуже простий:
- Зі спеціальної ємності в піролізні чашу подається відпрацювання (можна будь-синтетичне або мінеральне масло, їх суміш, в крайньому випадку, гас).
- У цій ємності відпрацювання доводиться до випаровування (підігрівається відпрацьованими газами і пальником).
- Пари масла потрапляють в камеру згоряння, де змішуються з повітрям і підпалюються пальником. При згорянні виділяється велика кількість енергії, здатної нагріти (через стінки камери) теплоносій для обігріву приміщення.
- Відходи згоряння (їх мало, але вони є) видаляються через димар, в якому є відведення для газів. Цим шляхом підігріті гази потрапляють в піролізні камеру і обігрівають відпрацювання, а потім видаляються назовні.
Для регулювання інтенсивності горіння масла у верхній частині димоходу встановлюють шиберні засувки.
Інструменти і матеріали
Для того щоб самостійно зібрати водяний котел на відпрацьованому маслі слід мати креслення збірки. Ця документація допоможе уникнути помилок і виготовити працездатну конструкцію. Але починати слід з інструментів. Для роботи знадобляться:
- зварювальний апарат (інверторний);
- «Болгарка» і комплект відрізних кругів для різання металу;
- електрична дриль;
- набір ключів (розвідний, газовий і т. д. за потребою);
- молоток і інший слюсарний інструмент.

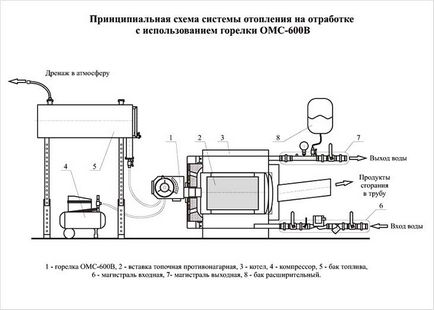

Наступним етапом є підбір комплектували для збірки котла. Виходячи з креслення, конструкція саморобного котла складається з таких елементів:
- розширювального бака з мембраною;
- корпусу для котла і камери згоряння парів масла;
- відцентровий насос, який може працювати в стані занурення в масло (подає масло в піролізні камеру);
- компресор, який під тиском подає у вторинну камеру згоряння повітря;
- циркуляційний насос для примусового руху теплоносія;
- димохід з шиберной заслінкою і газовідводом;
- пальник;
- фітинги та труби для підключення до системи опалення.
Пальник можна виготовити також самостійно.
Виконання збірки котла
Конструкція корпусу котла складається з двох труб різного діаметру. Зазор між ними повинен становити 3-4 див (для заповнення водою). Зовнішній корпус має два виходи (на подачу / обратку). Всередині другої труби монтують камеру згоряння парів масла. Вода ні в якому разі не повинна потрапити в відділ, де згоряє масло. Ємність з маслом розташовують поряд з котлом. У неї занурюють насос, який під тиском подає паливо в піролізні камеру.
Для припинення подачі масла на трубопроводі монтують вентиль.
У нижній частині конструкції монтують ємність для масла. Її верхня частина має отвору для виходу парів газу у вторинну камеру згоряння, а внизу є дверцята для зручності чищення камери. Через дверцята можна підвести до свічки пальника електричні контакти. У ємності для рідкого масла відбувається його первинний розпал, і вона працює ще і як свічка запалювання.
В камеру вторинного згорання врізають штуцер для повітропроводу (створення повітряно-масляної суміші).
У верхній частині вторинної камери згоряння встановлюють димар з шиберной заслінкою і трубкою газоотвода, яка опускається до чаші з маслом, підігріваючи його газами. На трубопроводі зворотної води встановлюють циркуляційна помпа. На подачі монтують розширювальний бак і автоматику безпеки.
Запуск в роботу
Перед запуском слід перевірити всі зварні шви на герметичність, заповнити ємності маслом і водою. Масла слід налити шаром до 1 см, в ньому не повинно бути води і сміття. Масло розгориться швидше, якщо в нього додати 100 мл гасу. Підпалюють котел гнітом, змоченим в рідині для розпалювання, після загоряння палива його опускають на дно ємності. Потім включають подачу повітря. Після закипання масла йде його випаровування і починається нагрів.
Гідності й недоліки
До позитивних якостей обладнання можна віднести:
- Універсальність і дешевизну палива (для роботи підходять різні масла).
- Екологічність - пари масел згоряють майже повністю, викиди в атмосферу незначні.
- Велику тепловіддачу. При використанні примусової вентиляції або циркуляції швидкість нагріву приміщення збільшується в кілька разів.
- Простоту конструкції і дешевизну комплектуючих для зборки. Витрати окупляться протягом першого року експлуатації котла.
- Оскільки масло підігрівається на відкритому вогні, відбувається спалювання великої кількості кисню, де встановлений котел. Для безпеки треба подбати про провітрюванні цього приміщення.
- Будуть потрібні витрати на придбання фільтрів, тому що в відпрацьованому маслі можуть бути залишки стружки і інші тверді частинки, які швидко забруднять пальник.
- Масло потрібно відстоювати, і тільки потім пропускати через фільтри.
- Після припинення подачі масла котел гасне через деякий час, тому що поки паливо в первинній камері згоряння не вигорить, його робота не припиниться.
- Котли на відпрацьованому маслі не можна використовувати в житлових приміщеннях через неприємний запах і можливості попадання чадних газів в приміщення.
Якщо вам необхідно організувати опалення підсобних приміщень, гаража, складу і т.п. то водяний котел на відпрацьованому маслі досить економічний і вигідний варіант. Також ви зможете опалювати житлові приміщення, встановивши котел в окремій котельні.

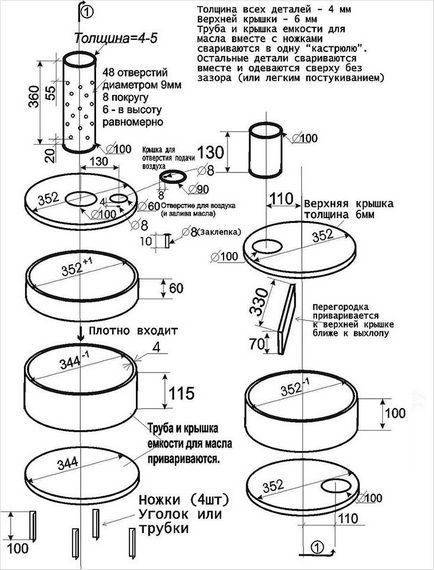

У кресленнях показано як зробити котли і печі на відпрацювання:
