Візок апіліфт своїми руками креслення, фото, відгуки
Пасічникам часто потрібно працювати з корпусом вуликів, які дуже важкі, вони вимагають транспортування, перевезень, перетягування. Самому це зробити важко, тому потрібно знаходити вихід із ситуації, сучасним пристроєм, за допомогою якого можна піднімати вулика є апіліфт. Пасічна візок продається в спеціальних магазинах, також її нескладно сконструювати своїми руками, використовуючи креслення.
Особливості конструкції апіліфта
Підйомник на вигляд має нескладну конструкцію. Але, незважаючи на простий принцип роботи, в апіліфт входить велика кількість деталей, які дуже дрібні, саме вони відповідальні за пристрій. Раніше не кожен пасічник міг собі дозволити придбати такий підйомник. Зараз після його вдосконалений ія, доповнення бджільництво не може уявити себе без цього пристрою.
Звичайна візок для вулика, яку часто використовують бджоляр, являє собою металеву конструкцію, зі спеціальною частиною для захоплення і коліс, які допомагають пересувати її. Частина, яка утримується, оснащена болтовими зажимами, так вулик надійно захищений від падіння. Всі вони піддаються регулювання, тому можна використовувати для вуликів різного розміру. Обов'язково кожен апіліфт має спеціальний підйомний механізм - блоки, ручка-важіль, пристрій-фікса тор.
Принципи роботи апіліфта
- Бічні затискачі необхідно зрушити до середини, для цього використовується спеціальний пристрій.
- Після фіксації потрібного відстані, їх можна добре затиснути і таким способом утримувати вулик (вулик своїми руками креслення).
- У кожному пристрої є важіль, за допомогою його можна зрушити затискачі збоку.
Виготовлення апіліфта своїми руками
Чи не кожен бджоляр може дозволити собі придбати такий пристрій, тим більше варто воно не дешево. Тому вирішує зробити підйомник своїми руками. Це не легке завдання обов'язково потрібно використовувати креслення. Попередньо необхідно підготувати такий матеріал для апіліфта:
- Пасічна візок вимагає конструкцію з металу.
- Щоб її скріпити, потрібен зварювальний апарат.
- Елементи для кріплення - різні гайки, болт, шуруп.
- Додатково потрібно буде скористатися колесами, пружинами, підшипниками, тросом. Це все головні складові апіліфта.
Зверніть увагу від того, якою буде підйом вантажу апіліфта, залежить розміри коліс. Можна використовувати їх з візка для саду або будівництва.
Технологія виготовлення апіліфта своїми руками
- Взяти профільні труби, з них вирізати рами, які будуть бічними стійками.
- На зовнішній стороні повинен бути 20 мм пропив, за допомогою якої буде рухатися вісь підшипника.
- Взяти шуроповерт і зверху приробити болти, вони забезпечать кріплення підшипника до осі.
- Потрібно приробити ручки, які мають гумові накладки до стійок, пристрій буде нагадувати садову візок.
У таблиці можна ознайомитися з основними деталями пристрою.
- Має чотири поперечини.
- Верхню поперечину необхідно приварити посередині до боків стійки.
- Потім внизу проробляється спеціальний отвір, до нього кріпляться кронштейни коліс.
- Закріпити ролик, в якому є підшипник, він буде функціонувати, як підйомний блок.
- Приробити трос.
- Створення котушки, вона потрібна для намотування троса, коли піднімається каретка.
- Прикріпити на котушку важіль і рукоятку.
- Зварити дві труби - це буде кронштейн.
- Прикріпити колеса до кронштейну.
- Щоб колеса можна було прикріпити до рами, потрібно виготовити спеціальні пластини.
- Має в своєму складі велику кількість різних елементів.
- На поперечині передбачити спеціальний затискач, за допомогою якого можна захопити вулик.
- У центральній частині поперечки, яка знаходиться знизу, необхідно приварити спеціальний блок, він призначений для троса.
- Каретка буде за рахунок підшипників рухатися рамою.
- Внизу каретки для того щоб вставлялася підйомна вилка необхідно приварити невелику частину труби.
- Регулювати каретку потрібно за допомогою тяги і важеля.
Креслення для конструювання апіліфта
Підйомник дуже складно робити, тому що в ньому міститься велика кількість маленьких деталей, його без прикладу та точних розмірів, виготовити складно. Тому обов'язково все робіть чітко за кресленням. Перед вами креслення рухомої каретки для апіліфта.
Креслення «Технологічні характеристики апіліфта»
Ця візок має просту конструкцію, її легко використовувати. Тому цінується середовищі бджолярів. Є багатофункціональним пристроєм, за допомогою його можна без проблем транспортувати вулика, корпусу міняти місцями і переміщати дена, здійснювати перевезення.
Підйом має максимальну висоту до 140 см, підйом вантажу не більш, ніж 150 кг, важить візок 24 кг.
Бджолярі позитивно відгукуються про цей пристрій, апіліфт має тільки один недолік - з часом можуть слабшати затискачі. За допомогою візка можна не тільки спростити роботу, а й зняти навантаження зі спини.
Особливості апіліфта Самойлова
Фотографії, представлені нижче, взяті з джерела moipchelki.ru
- Кронштейни вставлені в профіль з квадратних труб. На фото можна ознайомитися з особливістю конструкції візки Самойлова.

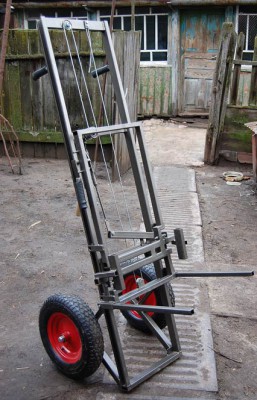

Фото. «Підйомник Самойлова»
Фото. Болти для візка Самойлова
Фото «Рама підйомника»
Фото «Колесо підйомника»
Фото «Розміри кронштейна»
Самойлов є досвідченим бджолярем і він говорить про те, що для пасіки мати апіліфт дуже важливо, він спрощує складні роботи, дозволяє легко здійснювати транспортування корпусів вуликів. Його варіант є найкращим і зручним, він користується ним давно і не шкодує. Візок своїми руками теоретично можна зробити, але практика показує, що це завдання дуже важка, на кресленнях видно, вона містить велику кількість різних деталей, без яких не буде повноцінно функціонувати.
