Вирівнювання майданчика під фундамент

Якщо на земельній ділянці передбачається будівництво будинку або іншої споруди (наприклад, лазні), вам буде необхідно вирівняти поверхню грунту. Процедура вирівнювання - захід відповідальне і обов'язкове, так як пристрій фундаменту вимагає досить рівною грунтовій поверхні. Нижче наведено відомості про вирівняти майданчик під фундамент і інші особливості підготовчих робіт.

Перш ніж почати будівництво фундаменту необхідно вирівняти ділянку, на якому він буде зводитися, так як якщо це не зробити, то фундамент, а згодом і весь будинок будуть кривими.

очищення майданчика

Насамперед необхідно провести на ділянці генеральне прибирання, тобто ретельно очистити поверхню грунту від різного сміття. Далі здійснюється видалення наявних дерев, чагарників і їх кореневої системи. Якщо на ділянці є довгожителі - старі дерева великого діаметра, - то краще розташувати фундамент в іншому відповідному місці, так як вирубка дерев такого масштабу займає дуже багато часу і сил. Наступним дією буде зняття верхнього родючого шару землі. Товщина шару, що зрізається варіюється від 10 до 30 см, це значення залежить від грунту на ділянці, точніше її виду (глинистого, торф'яного або ін.). Цей шар землі вам ще стане в нагоді, так що не варто від нього позбавлятися. Під час будівництва землею можна буде засипати фундамент, вірніше простір всередині нього, або використовувати її для поновлення прим'ятій поверхні грунту навколо будинку. Щоб дерен не заважав проведенню будівельних робіт, його укладають в кутку ділянки або відразу на тому місці, де планується пристрій городу (саду).

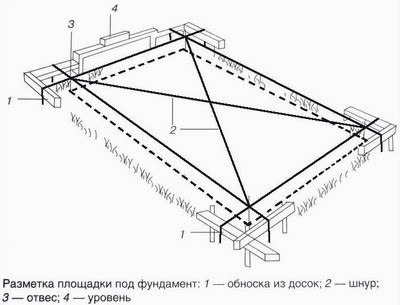

Схема розмітки майданчика.

• наприклад, глинистий грунт. Наявність такого грунту на ділянці під будівництво має на увазі пристрій окремої піщано-гравійної подушки;
• суглинний грунт і супіщаний також вимагає облаштування додаткового шару (подушки). А якщо після того, як виконаний зріз дерну, ви виявили піщаний грунт із середнім або великим зерном (або дрібним каменем), то додаткового піщаного шару не буде потрібно. Такий вид грунту підходить для пристрою фундаменту без додаткової обробки;
• найскладнішим і витратним у фінансовому відношенні є грунт торф'яного або мулисте характеру. Така підстава для пристрою фундаменту не годиться. Його потрібно повністю оновити.

В такому випадку краще всього звернутися за допомогою до фахівців. У них є можливості, що дозволяють провести геологічну експертизу грунту, після чого прийняти рішення, який склад необхідний для того, щоб підстава вашого будинку було надійним і безпечним. Ще одним важливим фактором є глибина промерзання грунту на ділянці. Від її значення буде залежати глибина залягання влаштовується фундаменту. За основу береться середнє значення, характерне для даної місцевості.

Інструменти і матеріали

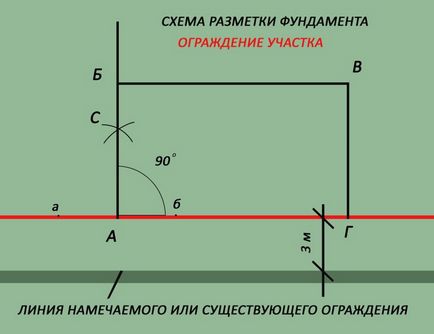

Схема розмітки фундаменту.

При виконанні робіт, що стосуються облаштування фундаменту, застосовуються найрізноманітніші інструменти і матеріали:

• лопата;
• граблі;
• трактор (якщо є);
• бензопила;
• нівелір;
• рівень;
• будівельна тачка;
• кувалда;
• шнурівка;
• культиватор;
• та інші, які можуть знадобитися при роботі (наприклад, та ж рулетка, бензобур або молоток).

способи вирівнювання

Отже, повернемося до підготовчих робіт, що передує влаштуванню фундаменту. Після того як майбутня будівельний майданчик очищена, необхідно її вирівняти. Для цього потрібно зірвати наявні пагорби, а ями засипати землею і добре утрамбувати. Даний етап робіт дозволяє обійтися без застосування нівеліра, досить використовувати будівельний рівень з прикрученою до нього рівною планкою, довжина якої може бути від 2 до 3 м.

Вирівнюють рельєф з урахуванням загального ухилу.

Фундамент: 1 - опалубка для вимощення; 2 - опалубка фундаменту; 3 - розпірні дошки; 4 - бетон; 5 - стійки опалубки; 6 - гравійно-піщана підсипка; 7 - спеціальний з'єднувальний елемент; 8 - з'єднувальний куточок; 9 - шурупи.

Виконується вирівнювання діями по переміщенню грунту, наявного на ділянці, або здійснюючи засипку ям і нерівностей, використовуючи привізну землю. Для того щоб вирівняти будівельний майданчик, використовують планувальні грунти, такі як пісок, щебінь, керамзит і інші варіанти. Як вже стало зрозуміло, вирівнювання ділянки - процедура необхідна, вона значно полегшить подальшу розмітку фундаменту. Для вирівнювання найбільш доцільним варіантом вважається застосування трактора з фрезою, граблями і плугом. Використання такої техніки, як трактор, можливо тільки на абсолютно порожньому ділянці при відсутності дерев і споруд. Якщо ж можливість використовувати трактор відсутня, то можна застосувати мотокультиватор. А при великій любові до фізичних навантажень вирівнювання можна здійснити за допомогою рук і лопати. Звичайно, не існує ідеально рівній поверхні земельної ділянки. Значить, будь-який рельєф потребує проведення такої процедури, як вирівнювання.

Пристрій фундаменту і нижньої обв'язки: 1 - стрічковий фундамент; 2 - цоколь; 3 - руберойд; 4 - нижня обв'язка; 5 - подлаговие стовпчики; 6 - лаги; 7 - поздовжні елементи першого вінця; 8 - поперечні елементи першого вінця; 9 - стійки дверних коробок; 10 - анкер; 11 - піщана подушка; 12 - дошки опалубки; 13 - накладка; 14 - опорний кол; 15 - розпірка; 16 - підкіс; 17 - притвор; 18 - нагель; 19 - паз для кріплення перегородки; 20 - наскрізний паз.

Один із способів вирівнювання передбачає використання нівеліра. Нівелір - це спеціальний геодезичний прилад, за допомогою якого проводиться геометричне нівелювання поверхні грунту. Простіше кажучи, його використання допомагає обчислити різницю висоти між точками на поверхні. Перед тим як приступити до вирівнювання майданчика з досить складним рельєфним покриттям, необхідно вирішити, варто чи не варто це робити, тому що в цілях економії часу і коштів, потрібних для проведення земляних робіт, можна просто змінити планування ділянки. На наявної височини можливо облаштувати альпійську гірку, а в поглибленні природного характеру зробити басейн, природно, розташувавши будинок в іншому місці ділянки (понад рівному). Можна знайти й інші варіанти, що виключають трудомісткі земляні роботи з вирівнювання, але при відсутності рівного майданчика під розташування будинку нівелювання є єдиним виходом. Існує кілька основних видів нівелювання. До них відносяться:

• нівелювання геометричне. Спосіб з найпростіших і точних, але він не годиться в тому випадку, коли на ділянці є різкі перепади місцевості;
• нівелювання тригонометрическое. Зручність цього методу полягає в можливості визначення будь-якого перевищення між точками з однієї станції, якщо у точок є взаємна видимість. Мінусом такого способу є неточне значення впливу кутів вертикального характеру і ухилення прямовисній лінії;
• нівелювання гідростатичний. Цей спосіб досить точний і простий, з його допомогою можна визначити наявне перевищення між точками навіть при відсутності взаємної видимості.

Нівелювання можна проводити самостійно або звернутися за професійною допомогою. У будь-якому випадку результатом буде визначення перевищень, наявних між точками на поверхні землі. Тепер можна здійснювати вирівнювання майданчика, видалення зайвого шару грунту і підсипку грунту в необхідних місцях. Для процедури нівелювання можна використовувати прилад заводського виробництва, а також виготовлений самостійно. При наявності різкого ухилу в одну зі сторін ділянки горизонтальне вирівнювання замінюють процедурою терасування. Такий спосіб допоможе заощадити час і фінанси, необхідні для здійснення земляного фронту робіт.

розмітка території

Розмітка осей будинку за допомогою кілків і дроту.

Перш ніж облаштувати фундамент, необхідно здійснити його розмітку відповідно до розмірів, зазначеними в плані (кресленні). Для виконання розмітки можна використовувати невеликі арматурні частини, перетин яких відповідає 10 мм, і волосінь. Застосування волосіні для розмітки - найбільш прийнятний варіант, так як вона не розтягується і не схильна до провисання, на її характеристики не впливають температурні режими. Найчастіше використовується один з двох існуючих варіантів розмітки. Це розмітка, здійснювана за розмірами стін фундаменту і розмітка з відступом (5 см) з обох сторін фундаменту. Останній варіант більш зручний в плані виконання земельних робіт: він дозволяє не зачіпати розмітку. Для початку необхідно розмітити периметр, після чого в землю вбивається підготовлена ​​арматура і здійснюється перевірка кутів планованого фундаменту. Для того щоб здійснити вивірку кутів, необхідно виміряти діагоналі майбутнього фундаменту. При збігу їх розмірів кути відповідають потрібному значенню в 90 °. Якщо розміри діагоналей не збігаються, необхідно внести поправки в розмітку. Після чого здійснюється натяжка волосіні по зовнішній стороні розмітки. Тепер можна намітити внутрішню кордон фундаменту. Для цього від зовнішнього кордону відступаємо на потрібну відстань і здійснюємо розмітку внутрішніх кордонів. Таким же способом виконуємо розмітку внутрішніх перегородок. Після того як фундамент розмічений і визначена його глибина, можна приступити до вибірці грунту і подальшого його розміщення. Залежно від того, який фундамент ви вибрали, точніше який його тип, вам може знадобитися такий інструмент, як бензобур або садовий бур (при влаштуванні стовпчастого фундаменту), лопата або екскаватор (якщо ваш вибір - фундамент стрічкового або плитного характеру). Корисна порада: не ставте зайву грунт у внутрішньому просторі будівлі. Це пов'язано з ускладненням її вивезення на більш пізньому етапі будівельних робіт. Усередині майбутнього фундаменту необхідно зняти весь верхній земляний шар разом з наявними на ньому травою і іншою рослинністю.

Траншея під фундамент

Є два варіанти, що дозволяють вирити траншею під фундамент: використовувати ручний спосіб і лопату або найняти спеціальну техніку - гідравлічний екскаватор. Вибір залежить від ваших фінансових можливостей і особливостей фундаменту.

• перш ніж приступити до риття траншеї, нанесіть лінії кордону траншеї на поверхню грунту. А ще необхідно передбачити місце для розміщення грунту;
• викопуючи траншею в безпосередній близькості від будинку, зверніть увагу на те, як ці дії можуть вплинути на жорсткість конструкції будинку. Переконайтеся в тому, що при облаштуванні траншеї ви не завдасте пошкоджень фундаменту вже наявного на ділянці будівлі;
• для транспортування грунту з траншеї можна використовувати будівельну тачку - це найбільш зручний варіант, що не вимагає докладання великих зусиль.

Дно траншеї, яка призначається для влаштування фундаменту, має бути ретельно вирівняно. Для цього можна використовувати будівельний рівень (лазерний). Тепер що стосується пристрою подушки під фундамент. Вона виконує функцію зменшення ступеня навантаження на фундамент. Її верхня частина вирівнюється так само, як і дно траншеї, - за допомогою рівня.

Для того щоб прискорити процес облаштування подушки, необхідно провести натяжку волосіні, що вказує її глибину, а потім приступити до її укладанні. При засипці піску в траншею стежте за рівномірністю наповнення, після чого необхідно здійснити процес трамбування. При виконанні дій, спрямованих на ущільнення пісочного шару, використовуйте воду, так як вологий пісок практично не вимагає стороннього втручання, а ущільнюється самостійно.
