Відрізний верстат з болгарки, виконаний своїми руками з металу за кресленням

Болгарка - це зручний інструмент, який для кожного чоловіка просто незамінний. Саме це обладнання в умілих руках може виконувати велику кількість найрізноманітніших операцій. Але дуже часто багато домашні майстри, виконуючи будь-яку роботу шліфувальною машиною, розуміють, що іноді різання металу може бути виконана набагато швидше, простіше і якісніше, якщо такий відрізний верстат не набуто в магазині, а зроблений, наприклад, будинки, своїми руками.

Звичайно ж, зробити такий верстат самостійно можна, і існує на сьогоднішній день кілька його варіантів. Але звичайно ж, всі ці конструкції мають як свої позитивні сторони, так, відповідно, і негативні характеристики.

Саморобний верстат: плюси і мінуси

Для тих, хто користується болгаркою, очевидні її мінуси. Ці неприємні моменти виходять, як не парадоксально, з основного гідності кутової шліфувальної машини - мобільності.

Негативними моментами при використанні болгарки є:

Не завжди можна закріпити деталі для різання, а їх вібрація може руйнувати абразивний диск, що небезпечно серйозними травмами для оператора.
Важко дотримуватися точний перпендикулярний розріз і враховувати товщину диска по відношенню до матеріалу для різання і розмітці і при цьому самому тримати матеріал.
Важко нарізати кілька деталей одного розміру. Наприклад, прути, маленькі трубки. Але ж їх необхідно вирівнювати після нарізки.
Зайнятість обох рук одночасно, втомлива концентрація уваги під час різання, так як кутова шліфувальна машина або болгарка - це інструмент, який є травмонебезпечним. Наприклад, досить імовірний покидьок шліфувальної машинки при заклинювання диска в матеріалі і тоді можлива подальша поломка кола. І ось при цьому осколками абразиву людина може сильно поранитися; найчастіше цей покидьок трапляється в кінці різання, при цьому деталі тримаються разом невеликою перемичкою, в такій ситуації потрібно зупинить розрізування, вийняти коло і завершити роботу зі зворотного боку деталі.

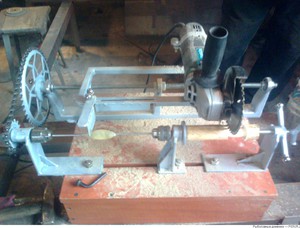

Відрізний верстат з болгарки своїми руками

За кілька годин при малих витратах можливо самостійно своїми руками зробити просту шліфувальну машинку, зручну для виконання нескладних робіт з маленькою болгаркою. Вона є довгою металевою трубою. яка сама є і каркасом, і ручкою. До одного краю цієї труби потрібно поперек приварити планку з металу з двома отворами для закріплення інструменту.

З цього ж боку труба прикріплюється до маленькому шматочку куточка насувається вал, а сам куточок кріпиться на столі або на підлозі. Пружину, що дозволяє всій конструкції приходити в початкове положення, потрібно закріпити з іншого боку труби. Після цього перед початком роботи необхідно закріпити болгарку.

Для виконання більш складних робіт доведеться конструювати відрізний верстат ускладненої конструкції. Відповідно, для цього знадобиться креслення. Для виготовлення будуть потрібні наступні деталі:

Куточок з металу.
Профільна труба.
Лист з металу або лист з деревинно-стружкової плити для платформи.
Апарат для зварювання.
Швелер.
Дриль.
Вал.
Підшипники.
Труба з малим діаметром.
Пружина, реле і педаль.

Деталі верстата з'єднуються зварюванням або міцними болтами за допомогою дрилі (і верстат стане розбірним).

Покрокова схема виготовлення

Схема самостійного конструювання відрізного верстата представлена по кроках. Перший крок створення власної шліфувальної машинки своїми руками - це підготовка деталей і створення креслення. Спочатку необхідно нарізати деталі для створення каркаса. Але перед цим слід уважно прочитати схему, щоб не зіпсувати дорогий матеріал.

Схеми верстата можна скачати з інтернету або зробити самому на папері, орієнтуючись на магазинні верстати (важливо на папері зобразити конструкцію шліфувальної машинки і все пропорції). Для всіх болгарок необхідна власна схема, так як оніразлічних виробників, то істотно відрізняються. Необхідно також пам'ятати, що під різні розміри диска потрібні і різні каркаси.

Другий крок для створення шліфувальної машинки своїми руками - це створення каркаса. Простий каркас являє собою дві рами і загальну вісь. Нижню раму потрібно закріплювати на платформі з металу або рамі деревно-стружкової плити.

Інструмент буде прикручений до верхньої рами, тому ця рама буде обертатися по вертикалі, як маятник, щодо нижньої Кріплення. Необхідно буде також використовувати пружину для фіксування вихідного положення. Четвертий, що складається з притискного куточка і струбцини, буде приварений до нижньої рамі.

Третій крок створення власної шліфувальної машинки своїми руками - це використання вимірювальних деталей у верстаті. Вимірювальні деталі дозволяють нарізати заготовки з точністю до одного міліметра. Кращим варіантом стане приварена до труби рухома лінійка з обмежувачем, яка закріплюється торцевих гвинтом.

У верстаті найкраще передбачити педаль запуску або комутаційну кнопку через низьковольтне реле для подачі напруги. Це робиться для зручності роботи і звільнення рук, цим домагаються точного зрізу без використання, і зменшуються витрати часу для точних вимірів.

Така кутова шліфувальна машина виконає функції відрізний пили по металу.

Працюючи з подібним обладнанням, не забувайте про техніку безпеки. Інакше недбале ставлення може призвести до самих непередбачуваних і трагічних наслідків.
