Відкатні ворота своїми руками 1
Відкатні ворота вже перестали бути екзотикою на ділянках. Завдяки великому вибору фурнітури та будматеріалів у продажу, побудувати відкатні ворота може кожна людина, що володіє будівельними навичками. Як зробити відкатні ворота своїми руками?
типи воріт
Основні типи - це:
Консольні різновиди можна зустріти найчастіше. Вони мають масивний фундамент, розташований за межами отвору, на ньому встановлені роликові каретки, по яких рухається напрямна рейка, закріплений в нижній частині полотна. Довжина таких воріт набагато більше, ніж ширина через противаги, який утримує закриті ворота в рівному положенні.

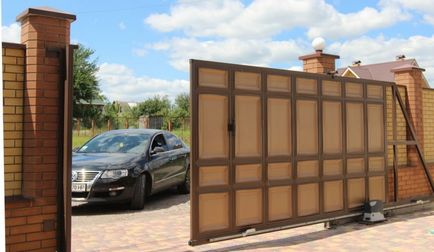

Фундамент може бути у вигляді швелера, звареного буквою П і забетонували в землі, також можна встановити заставну на гвинтових палях. У цій статті буде розглянуто спорудження воріт саме консольного типу. Виглядають вони як на фото.
Рейкові моделі мають рейок, прокладений на всьому шляху руху стулки, тому не вимагають противаги, а значить, їм потрібно менше місця для відкочування. Також на полотно потрібно менше матеріалу. Однак рейок необхідно постійно підтримувати в чистоті.
Підвісні ворота рухаються по балці, розташованій у верхній частині. Вони не вимагають споруди потужного фундаменту, як консольна різновид, але горизонтальна балка вгорі обмежує висоти в'їжджає транспорту.
Також перед спорудою воріт слід визначитися з тим, чи будуть вони автоматичними або механічними. Автоматичні різновиди, природно, коштують дорожче.
Розмір воріт
Перш ніж будувати відкатні ворота своїми руками, необхідно зрозуміти дві речі:
- які машини будуть в'їжджати,
- під яким кутом буде відбуватися в'їзд.
Виходячи з цього визначається ширина створу - відстані між стовпами. Ширина самого полотна робиться трохи більше - мінімум на 20 см - щоб при закритті воріт не залишалося щілини.
Найкраще, щоб між дзеркалами в'їжджає автомобіля і стовпами залишалося 0,5 м, мінімум - 0,3. Виходячи з цього і потрібно будувати креслення для відкатних воріт своїми руками.
Навіть якщо в даний момент будівництво на ділянці не йде, варто передбачити можливість в'їзду вантажних машин - невідомо, що буде через кілька років. Ширина «Камаза» становить приблизно 2,9 м, а якщо він буде в'їжджати під кутом, наприклад, 45 градусів, то ширину отвору потрібно робити не менше 4,5 м, щоб між стовпами і в'їжджає машиною залишився зазор. Менше отвір робити не рекомендується.
Що стосується висоти воріт, то, якщо немає горизонтальної балки вгорі, в принципі можна робити її будь-хто. Однак слід пам'ятати, що висота воріт не дорівнює висоті огорожі. Ворота відкатні завжди знаходяться на деякій відстані від землі - 10- 15 см. Це слід пам'ятати при замовленні або виготовленні полотна. Крім того, фундамент і спрямовуюча балка воріт також додають їм висоти. Також слід врахувати ширину каркаса полотна.
При проектуванні розміру воріт також слід врахувати розмір матеріалів, представлених на ринку. Якщо металевий профіль для каркаса легко зварити, то з профнастилом це зробити складніше, крім того, зварений лист виглядає негарно.
Схема пристрою воріт

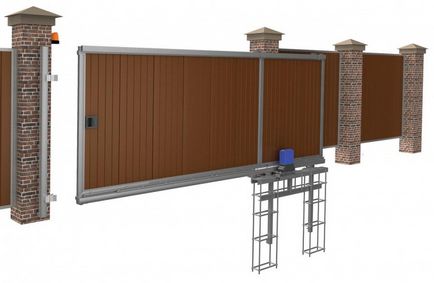

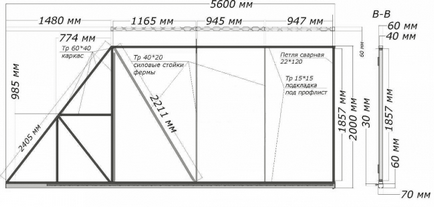

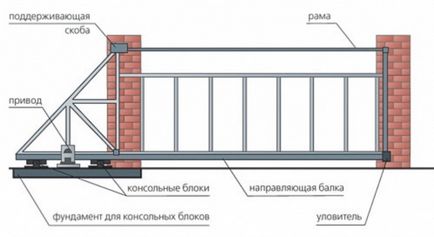

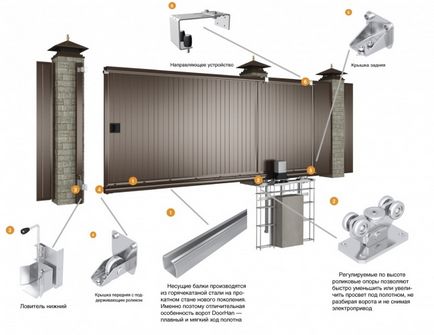

Відкатні ворота консольного типу являють собою полотно, в нижній частині якого знаходиться напрямна рейка, що рухається на роликових каретках. Ролики знаходяться за межами отвору. Схеми представлені нижче.
Конструкція досить проста, для створення таких воріт своїми руками можна обійтися і без складних креслень.

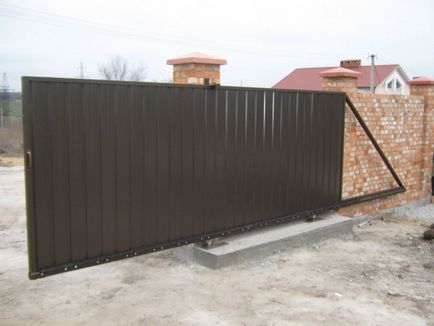

Щоб стулки легко рухалися, необхідний противагу. Він може бути трикутним або прямокутним і бути рівним 1/3 - ½ довжини полотна. Рекомендується робити його рівним половині полотна, особливо якщо противагу вирішено зробити полегшеним, трикутним. Якщо він буде занадто маленьким, то ворота при закриванні будуть перекошуватися, «клювати».
Для воріт консольного типу необхідний масивний фундамент. Як його розрахувати і зробити?
Заставну зазвичай роблять довжиною в 0,5 довжини полотна. Для неї потрібен швелер відповідної довжини, до якого приварюють ще 2 швелера в вигляді літери П або прути арматури завдовжки 1 м і товщиною 10-14 мм.
Під фундамент викопують яму глибиною приблизно метр і шириною близько 30 см, поміщають туди конструкцію і заливають бетоном. Розчин готують з цементу, піску і дрібного щебеню в співвідношенні 1: 3: 3. Застигає бетон 7 днів.
Важливо! Заставна повинна виявитися на одному рівні з бетонною основою, щоб навколо неї не накопичувалася вода.
комплектуючі
Що включає конструкція відкатних воріт? У продажу є як окремі комплектуючі, так і готові набори для конструкцій різної довжини і маси. Наприклад, українська фірма «Ролтек» пропонує набори МІКРО для воріт масою до 350 кг, ЕКО для конструкцій масою до 500 кг, ЄВРО - до 800 кг. Побутові моделі, які ставлять на ділянках, зазвичай важать до 300 кг. Стулка з розміром каркаса 4 * 2 м важить приблизно 200 кг.
Для консольного типу вам знадобляться:
- несуча балка (напрямна рейка) - приварюється до нижньої частини полотна, він рухається по роликах, його довжина повинна бути в 1,5 рази більше, ніж ширина отвору; в окремих випадках (вага воріт менше 200 кг) можна зробити його довжиною в 1,3 ширини прорізу;

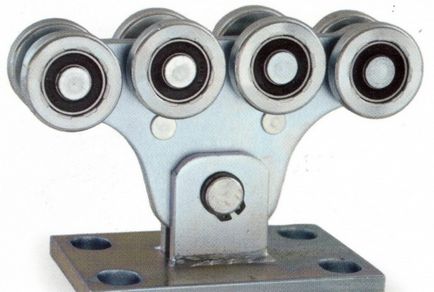

- роликові каретки - встановлюються на заставну, по ним їздить рейок, можуть бути з пластику і з металу, по довговічності вони приблизно однакові, але пластикові видають менше шуму;
- вловлювачі. верхній і нижній;
- підтримувальні ролики (також називаються «направляючий пристрій») - утримують полотно в вертикальному положенні;
- гумові заглушки на напрямна рейка - перешкоджають попаданню в нього сміття, снігу.
При виборі кареток майте на увазі, що вони повинні витримувати приблизно на 30% більшу вагу, ніж вага полотна. На термін служби кареток найбільше впливає відстань між їх центрами - чим воно більше, тим швидше каретки вироблять свій ресурс.
Увага! У «самоделкина» може виникнути питання, а чи не дешевше буде виготовити всі ці деталі самостійно. Фурнітура повинна бути зроблена якісно і добре зібрана, чого неможливо домогтися при кустарному виробництві. Зрештою, з урахуванням всіх доробок і переробок, такі ворота обійдуться дорожче, ніж ворота з готовим набором комплектуючих.
Також при покупці фурнітури зверніть увагу на якість її виготовлення і упаковці. Якщо деталі криві, а упаковка погано запаяна, видно, що вона нефірмового, краще від покупки таких комплектуючих відмовитися.
установка фурнітури
Верхні і нижні вловлювачі і напрямні (підтримують) ролики зручно встановлювати на вертикальну профільну трубу, яку ставлять по всій висоті стовпа. Трубу можна забетонувати разом з заставної, а можна при установці заставної залишити кілька виступаючих прутків арматури і приварити трубу до них. Перший варіант надійніше, другий більш зручний.

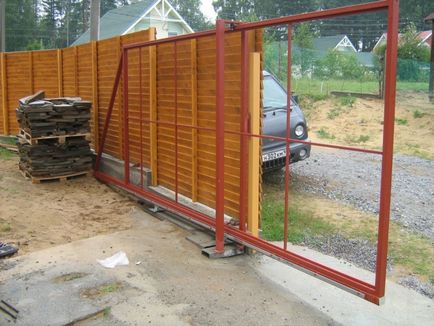

збірка каркаса
Каркас для воріт зварюють з профільної труби 5 * 5 * 0,2 см. Перед складанням потрібно підготувати місце - рівний майданчик, і самі труби. Їх необхідно очистити від іржі, якщо вона є, і покрити ґрунтовкою за допомогою пульверизатора або кисті. Коли грунтовка висохне, каркас зварюють.
Важливо! У місцях зварювання не повинно залишитися отворів, через які вода може потрапити всередину каркаса.
Внутрішню обрешітку каркаса роблять з труби розміром 4 * 2 * 0,2 см. Приварюють їх з кроком в 40 см і в шаховому порядку. Посередині роблять поперечину. Якщо каркас будуть обшивати з обох сторін, то труби приварюють посередині зовнішньої рами, а якщо з одного боку - то зі зрушенням в протилежну сторону. Якщо ви плануєте зробити в полотні хвіртку, то для неї передбачають окрему раму.
Після закінчення зварювальних робіт всі шви зачищають болгаркою і промазують грунтовкою. Коли грунтовка висохне, каркас покривають олійною емаллю для зовнішніх робіт в 2-3 шари.
Ролики протягують в напрямна рейка, потім за допомогою рівня перевіряють рівність конструкції. Установка воріт своїми руками рекомендується саме з використанням зварювання, так як таке кріплення вийде більш надійним і не розхитається згодом, на відміну від болтів.
установка автоматики
Автоматику ставлять в останню чергу, коли ви домоглися того, що ворота рухаються плавно і без ривків.
Для цього вам знадобиться:
- електропривод,
- сигнальна лампа,
- зубчата рейка,
- пульт дистанційного керування,
- фотоелементи;

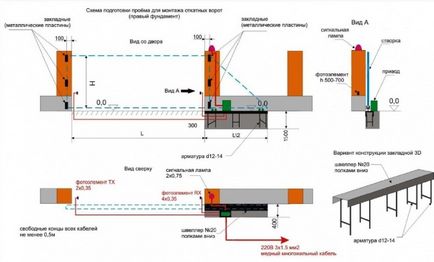

Схема монтажу приводу, лампи і фотоелементів показана на малюнку. Встановлювати привід потрібно згідно з інструкцією.
висновок
Зробити відкатні ворота самостійно - цілком реальне завдання. Важливо купити якісні комплектуючі, зробити хороший фундамент і якісно змонтувати конструкцію. Найпростіше в влаштуванні та експлуатації ворота консольного типу.
