Варіанти виготовлення розбірної моделі
Варіанти виготовлення розбірної моделі.
Другий операцією зі створення металокерамічних конструкцій є виготовлення гіпсової розбірний моделі.
Існує кілька методів виготовлення розбірної моделі:
A. штифтової метод;
Б. метод з використанням Піндекс-системи;
B. бесштіфтовой метод.
ВИГОТОВЛЕННЯ МОДЕЛІ штифтове МЕТОДОМ Процес виготовлення гіпсової розбірний моделі для металокерамічної конструкції штифтовим методом можна умовно розділити на 3 етапи:
I етап - установка штифтів;
II етап - отримання гіпсової моделі;
III етап - розпилювання гіпсової моделі на сегменти.
Виготовлення розбірних МОДЕЛІ З ВИКОРИСТАННЯМ Піндекс-СИСТЕМИ
При виготовленні розбірних моделей за допомогою Піндекс-системи використовується спеціальний прилад для розмітки і свердління паралельних отворів точних розмірів і глибини, набір штифтів і спеціальних втулок для напрямних штифта (для прецизійної «посадки» штампика в цоколь моделі).
ВИГОТОВЛЕННЯ МОДЕЛІ БЕСШТІФТОВИМ МЕТОДОМ
При бесштіфтовом методі немає необхідності використовувати два типи гіпсу, що економить час і матеріали. За допомогою вироблених різними фірмами комплектів пластмасових форм, забезпечується точне і міцне положення елементів розбірний моделі і надійна фіксація моделі в артикуляторі.
• Модель - це зразок для виготовлення будь-якого виробу, точно відтворює форму останнього.
• Модель щелепи - це точна репродукція поверхні твердих і м'яких тканин, розташованих на протезному ложе і його межах.
• Штифти для виготовлення гіпсової розбірний моделі розрізняються:
A. по конструкції і формі робочої частини:
- з цоколем плоским (запобігають перекручування штифта) або голчастим (для фіксації в відбитку в області препаровки зубів);
- з ретенцией - насічками - і канавками, що забезпечують кращу фіксацію в відбиткових матеріалів;
- штекерной форми - сплощені ділянки запобігають перекручування штифта і полегшують відділення або зрізання штифта після остаточного виготовлення штампика;
Б. по конструкції і формі направляє частини:
- з циліндричної або конічної (полегшує посадку і вилучення штампика з цоколя моделі) направляє частиною;
- з одинарної або подвійної напрямної [з однією або двома направляючими (в тому числі з довгою голкою для фіксації в краї відбитка)];
- з довгою голкою для фіксації в краї відбитка; B. за розміром (довжині, ширині, діаметру).
• Гіпс по твердості поділяють на 5 класів (ISO):
I - м'який - використовується для отримання відбитків;
II - звичайний - використовується для накладення фіксуючих пов'язок;
III- твердий - використовується для виготовлення діагностичних моделей в технології знімного протезування, а також для виготовлення цоколя розбірний моделі в техніці незнімного протезування;
IV - надтвердих - використовується для виготовлення розбірної моделі;
V - особотвердой (синтетичний) - використовується для виготовлення точних моделей.
• Гіпсову модель можна розпилювати за допомогою:
- спеціального лобзика і пилок різного розміру, товщини, довжини; - зуботехнічного мотора і відрізних дисків з алмазним покриттям (диски розрізняються діаметром, товщиною, перфорацією і вибираються в залежності від виду моделі);
- спеціального приладу для розпилювання моделі на сегменти - свердлильно-розрізного апарату.
ВИГОТОВЛЕННЯ МОДЕЛІ штифтове МЕТОДОМ
I етап - установка штифтів

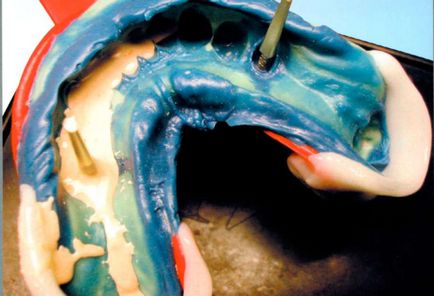

Перший етап виготовлення розбірної моделі - установка штифтів, наприклад, голчастих з фіксацією в області препаровки _
Встановлені штифти повинні бути паралельні один одному в різних площинах
і якщо штифти будуть однакові по висоті.
то не буде труднощів із знаходженням їх в підставі цоколя моделі. II етап - отримання гіпсової моделі
Замішуємо гіпс IV класу.
Замішування гіпсу краще проводити в вакуумному змішувачі.
Це забезпечує однорідну структуру матеріалу без включень пухирців повітря, які в подальшому роблять модель пористої. Якщо вакуумного змішувача немає, то замішуємо гіпс в гумовій чаші.
Замішування гіпсу вручну може призводити до неоднорідності гіпсу і утворення в ньому бульбашок повітря.

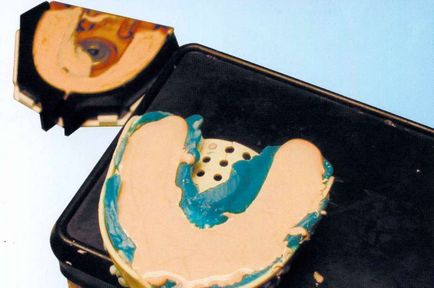

Перед заливанням в області кінцевих країв відбитка за допомогою багаторазового силікону оформляємо обмежувачі для гіпсу. Замішаний гіпс заливаємо в відбиток до його кордонів. На даному етапі використовуємо вібраційний столик.
Він може бути різних розмірів і, як правило, забезпечує два режими вібрації. Завдяки вібрації, гіпс рівномірно і точно заповнює відбиток.

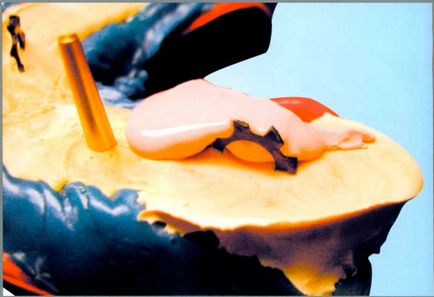

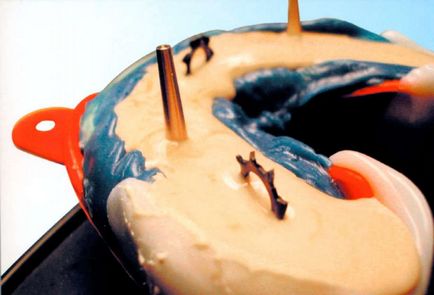

До початку фази «схоплювання» гіпсу в області проміжних і кінцевих ділянок моделі встановлюємо спеціальні ретенційні пристосування для подальшої фіксації незнімних сегментів в цоколі моделі.
Ретенційні пункти можна створити за допомогою гіпсу.
Після затвердіння гіпсу IV класу наносимо на його поверхню, в області штифтів, ізолюючу рідина для поділу гіпсу IV класу від гіпсу III класу (цокольного) і подальшого легкого вилучення штампика з моделі (після її розпилювання).
Далі замішуємо гіпс III класу, поступово заливаємо його на раніше заповнений гіпсом IV класу відбиток і формуємо цоколь моделі. Коли гіпс отвердел, необхідно акуратно зняти відбиток з готової моделі.
Оформляємо краю (контури) цоколя моделі за допомогою апарату для обрізки моделей - тріммера.
Існує два типи тримерів:
- дискові з підключенням води;
- з шліфувальною стрічкою і витяжкою
- для сухої обробки цоколя моделі.
Тример сухого типу кращий, тому що при роботі з ним модель
НЕ зволожується і не відбувається її об'ємної деформації при висиханні.
Після використання триммера з підключенням води модель необхідно просушити. III етап -
розпилювання гіпсової моделі на сегменти
При роботі лобзиком робимо паралельні розпили гіпсу IV класу до торкання лобзика гіпсу III класу.
Розпили моделі на сегменти повинні бути обов'язково паралельні. Якщо це правило не виконується, то сегмент неможливо буде вийняти з моделі.
На підставі моделі частково звільняємо штифти від гіпсу. що полегшує витяг штампиков з моделі.
Фрезою прибираємо нерівності гіпсу.
З готової розбірний моделі витягуються гіпсові штампики препарованих зубів. Решта фрагменти зубного ряду з'єднані ретенційними пристосуваннями або ретенційними пунктами з гіпсу з цоколем моделі.
Виготовлення розбірних МОДЕЛІ З ВИКОРИСТАННЯМ Піндекс-СИСТЕМИ
Замішуємо гіпс IV класу твердості в вакуумному змішувачі та заповнюємо їм відбиток до кордонів. Відбиток для більш точного заповнення гіпсом поміщаємо на вибростолике на кілька секунд.
Після затвердіння гіпсу витягаємо модель зубного ряду з відбитка. Шліфуємо модель з використанням тріммера, роблячи рівну основу моделі. Акуратно оформляємо зовнішні кордони моделі.
Якщо використовувався триммер з вологою обробкою моделі (підключений до води), то модель повинна бути просушена, а потім спеціальною фрезою для обробки гіпсу оформляємо внутрішніх контур моделі. _
Використовуючи автоматичний прилад для свердління паралельних отворів під штифти з лазерним покажчиком і регулюванням глибини свердління (піндексмашіни, Піндекс-системи), готуємо модель до установки штифтів (пинов).
Лазерна точка відповідає свердла, що знаходиться під плавно опускається столиком.
Просвердлюємо отвори не тільки під препаровані зуби, але і під інші фрагменти зубного ряду.
Використовуючи спеціальний клей, встановлюємо штифти (наприклад, з двома направляючими «бі-піни»).
Наносимо ізолюючу рідина «гіпс від гіпсу», запобігаючи з'єднання моделі зубних рядів з цокольним гіпсом.
Якщо використовуються втулки для напрямних штифта, то вони одягаються на напрямні до заливки цоколя моделі.
Застосовуючи формоутворювачем для цоколя моделі, встановлюємо на нього модель зубного ряду і заливаємо цокольний гіпс (гіпс III класу).
Після затвердіння цокольного гіпсу акуратно оформляємо краю моделі на тримери, після цього просушуємо модель, якщо тріммер підключений до води.
Відокремлюємо від цоколя модель зубного ряду.
Диском з алмазним покриттям розпилюємо модель на сегменти. Розпили повинні бути паралельні.
При використанні піндекссістеми ми отримуємо розбірну модель, з цоколя якої можна використовувати не тільки штампики препарованих зубів, але і фрагменти всього зубного ряду.
ВИГОТОВЛЕННЯ МОДЕЛІ БЕСШТІФТОВИМ МЕТОДОМ
Готуємо пластмасову форму, обробляючи її ізолюючим від гіпсу спреєм. Замішаним гіпсом IV класу заповнюємо пластмасову форму, а потім - відбиток.
З'єднуємо заповнені гіпсом поверхні.
Ми залишаємо їх до повного затвердіння гіпсу. Знімаємо оттискную ложку з відбитком і отримуємо готову модель. При цьому методі немає необхідності використовувати два типи гіпсу і тріммер, відповідно, економиться матеріал і час.
Після вилучення моделі з пластмасовою форми розпилюємо її на сегменти, використовуючи розрізний алмазний диск.
Сегменти розбірний моделі легко встановлюються в форму, так як кожному сегменту відповідає цифрове позначення на пластмасовій основі форми.
Модель міцно фіксується зовнішніми рамками форми підстави.
