Установка розподільної (ответвительной) коробки електропроводки
Монтаж електропроводки в будинку, квартирі, гаражі, офісі і т. Д. Завжди виконується з установкою розподільних (відгалужувальних) коробок. За однією мінімум завжди встановлюється в кожному приміщенні.
З відгалужувальних коробок розходяться електричні кабелі або дроти до світильників, вимикачів і розеток. Вони складаються з пластикового корпусу з кришкою, бувають вбудовані для прихованої електропроводки (на малюнку 3 і 4) і накладние- для зовнішньої (на малюнку 1 і 2).
Розподільні коробки з металу підлягають обов'язковому заземлення і встановлюються тільки при прокладці електричних кабелів в металевих трубах. Наприклад, в дерев'яних будинках і будівлях згідно правил і вимог.
Відгалужувальні коробки розрізняються за розмірами і формою. Великі коробки варто використовувати в місцях, куди буде приходити велика кількість кабелів або проводів. За формою краще брати круглі, ніж квадратні або прямокутні, тому що не треба буде їх рівняти за рівнем. І можна використовувати коронку для свердління отвори в гіпсокартону, блоках, цеглі і т. П.
Перш ніж приступити до установки коробки необхідно зробити штроби і закріпити в них кабелі від місця її установки до розеток, вимикачів і світильників. Або закріплення кабелів за гіпсокартоном або панелями, якими обшиваються стіни або стелю.

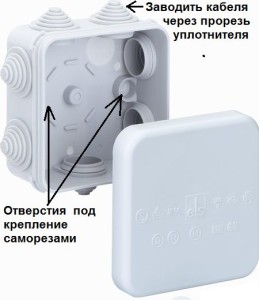

При відкритій електропроводці накладна коробка кріпиться до стелі або стіні на 2 самореза або дюбеля, тільки заводите електричні кабелі через спеціальні ущільнювачі.
Для монтажу вбудованої коробки необхідно вибити або висвердлити поглиблення, в яке потім необхідно вмазати коробку врівень. Набагато простіше ставиться коробка в гіпсокартон.
Установка розподільної коробки в гіпсокартон.
- Перед тим як встановити розподільну коробку в гіпсокартон необхідно зняти кришку, докласти зворотного (лицьові) стороною її до стіни і обвести по контуру олівцем в обраному місці для монтажу.
- Потім, якщо є коронка відповідного розміру вирізати необхідного розміру отвір. Але найчастіше контур вирізується полотном від ножівки по металу або ножем. Будьте уважні. НЕ виріжте отвір лише трохи менше, а тим більше більше зовнішньої облямівки, а то не зможете встановити. Коробка тримається з одного боку за допомогою облямівки, а з іншого при закручуванні болтіка- притискається лапкою.
- Коли отвір в стіні готово. виламуємо в спеціально призначених для цього місцях коробки отвори і заводимо в них електричні кабелі.
- Вставляємо коробку в отвір і закручуємо два болтика до тих пір поки вона не зафіксується в стіні.
Після цього зачищаємо дроти і з'єднуємо їх з цієї нашої інструкції.
Як встановити розподільну коробку для прихованої електропроводки.
У будинках і квартирах вся електропроводка йде приховано під штукатуркою або в каналах панельних будинків, тому і розподільна коробка ховається врівень стіни. Для її установки необхідно:
- Прокласти всі кабелі і підписати якийсь куди йде, що б потім Ви змогли їх расключіть. Я підписую або позначаю тільки йдуть на вимикач і освітлення, а розеткові і кабель електроживлення все одно скручуються разом за кольорами.
- Вибити в блоках, цеглі, бетоні нішу (поглиблення) під відгалужувальну коробку, так що б вона туди вільно поміщалася з запасом на кабелю. Намагайтеся сильно не вибивати велике за розмірами поглиблення, що ускладнить процес вмазиванія.
- Вибиваємо збоку в спеціально призначених місцях в коробці отвори і заводимо в них електричні кабелі.
- Перевіряємо, що б коробка вільно сідала в нішу і не виступала над рівнем стіни.
- Розводимо розчин алебастру або будівельного гіпсу. Я використовую у своїй роботі гіпсову штукатурку, яка сохне не так швидко як перераховані вище матеріали і з її допомогою Я встигаю на одному замісі замазати кілька коробок.
- Далі необхідно змочити водою нішу і накласти в неї розчин, трохи витягнувши на себе коробку.
- Потім вдавлюємо за допомогою будівельного рівня в розчин коробку до тих пір, поки вона не стане за рівнем стіни.
- Вирівнюємо і прибираємо шпателем надлишки розчину по краях.
- Потім Я переходжу до монтажу наступної. Але у людей без досвіду, найчастіше при відпуску коробку починає випирати. Чи не турбуйтеся, як і в будь-якій справі, тут необхідний досвід. Просто притримайте кілька хвилин коробку, поки не схопиться гіпс або алебастр.
- Залишилося почекати час до повного схоплювання розчину і переходити до расключеніе електричних проводів.
При вмазиваніі не кругла коробки необхідно стежити за тим, що б вона зафіксувалася рівно за рівнем. Особливо це стосується прямокутних варіантів. Квадратні коробки та ж якщо криво Вмазати, в більшості випадків дозволяють вирівняти кришку.
При установці враховуйте що, при необхідності заховати кришку під шпалерами, що б вона не стирчала:
- Необхідно спочатку розпаяти коробку.
- З'єднати і ізолювати скручування.
- Одягнути кришку і лише потім замазувати коробку.
