Ультразвукова пральна машинка своїми руками, майстер гвинтик
Ультразвукова пральна машинка має ряд переваг перед звичайною пральною машиною. Основні з них:
- Велика економія електроенергії (споживання всього кілька ват);
- Маленький вага (кілька десятків грам);
- Низька вартість (збирається з б / у деталей).
Для виготовлення ультразвукової пральної машинки нам знадобляться:
Акуратно розбираємо зарядний пристрій і знаходимо електролітичний конденсатор на 400 вольт, зазвичай 2,2 - 10 МКФ. Буває стоять два, але іноді виробники можуть жодного не поставити, ну нам же і простіше. Якщо він все-таки варто після випрямних діодів, то Випаюємо його.

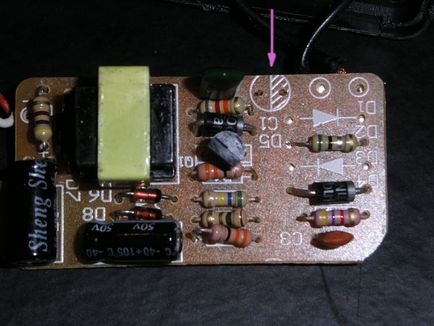

У даній зарядці не вистачає ще 3-х діодів IN4007, буде велике бажання можна додати і в паяти, полярністю як намальовано на платі.
Перепоювати один проводок (+) з виходу випрямляча на вихід трансформатора, так, щоб наш п'єзоелемент був підключений до вихідних ніжок трансформатора минаючи випрямний діод і конденсатор. До речі останні, як непотрібні елементи можна теж випаять на запчастини.

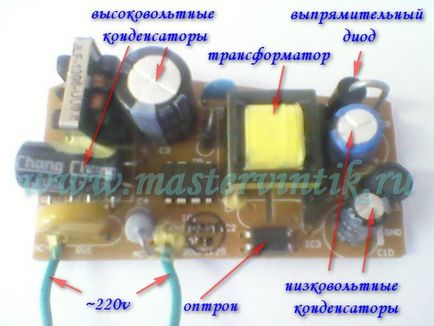

Це стосується даної моделі зарядного пристрою, є більш складні, з великою кількістю елементів, зворотним зв'язком на оптроні. Там все елементи по вторинному ринку залишаємо, тільки дроти для п'езоізлучателя припаюємо безпосередньо до вторинної обмотки трансформатора.
Надійно закріплюємо у вподобаному нам корпусі провід, приклеюємо (я використовував Момент-2, він трохи розм'якшує пластмасу) п'єзоелемент щільно і без зусиль, припаюємо дроти не звертаючи уваги на полярність.
Заливаємо герметиком в 2 етапи з проміжком у часі для просушування.

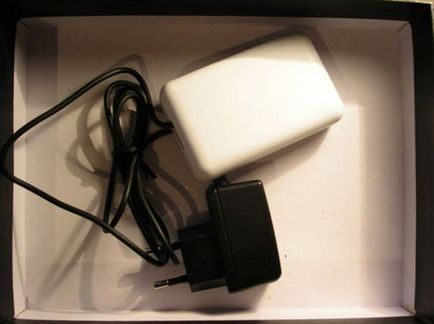

Усе! Ультразвукова пральна машинка готова до застосування!
Використано матеріали сайту: i-narod.ru
