Укосіни в каркасному будинку

При будівництві надійного каркасного будинку необхідно знати головне правило - установка укосин. Укосина - це важливий, один з головних елементів, для забезпечення жорсткості і стійкості конструкції вашого дерев'яного будинку. Без деталі будинок буде хитким, легко піддаватися впливу сил природи і термін служби скоротиться в десятки разів.

Укосіни: необхідність чи міф

У народі ходять думку, «міфи» з приводу потреби укосин:

1. Укосіни - це зайві витрати часу і грошей при будівництві. Так, можуть міркувати люди далекі від будівельної справи. Як говорилося раніше основна роль цього елемента конструкції полягає в її жорсткості. Стійкість до поривів вітру, рясного снігопаду практично зведена до нуля.
2. Їх можна замінити зовнішньої обшивкою. Без них можна обійтися, якщо ви збираєтеся побудувати сарай або іншу господарську споруду. Однак зовнішня обробка повинна бути з плиткового матеріалу або оздоблювальні дошки повинні розташовуватися під кутом в 45 градусів.
3. Для внутрішніх стін (перегородок) ними можна знехтувати. В такому випадку навантаження, що сприймається конструкцією будинку, від вітру, снігу на даху і статичне навантаження від самого даху буде сприйматися тільки зовнішніми стінами. Перегородки без укосину піддадуться деформації, і вся внутрішня обробка порушиться, і з'являться тріщини.

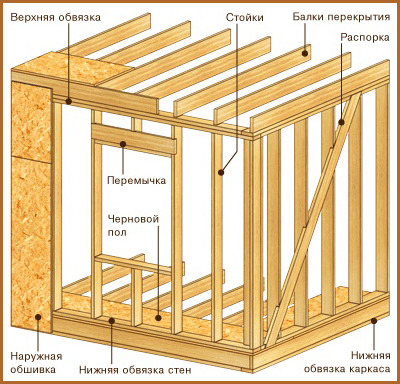

4. Розпірки - це укосіни. Часто забудовники плутають розпірки з укосіни. У будівництві розпірки застосовують, коли висота стін 3м і більше. Робиться це для усунення біля дошки ефекту «пружини». Але вони не дають конструкції будинку необхідну жорсткість і стійкість в тривимірному просторі.

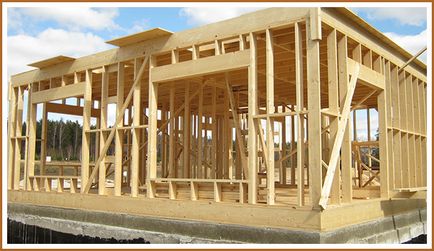

Укосіни в каркасному будинку - необхідність!

Якщо ви все ще сумніваєтеся в установці укосин при зведенні будинку і сподіваєтеся, що їх можна замінити листової обшивкою або плитами (ДСП, OSB), то на просторах інтернету можна знайти масу фотографій будинків без укосин, що спростовують ваші надії.

Розглянемо, що дає застосування укосин при зведенні будинку:

• Без використання цих частин каркас і весь будинок не будуть володіти достатньою надійністю і довговічністю.
• Запобігають деформації і пошкодження зовнішньої і внутрішньої обробки будинку.
• Усувають «гуляння» міжстінного утеплювача.
• Стабілізує будинок і не дає йому скластися.
• Вітрова навантаження, «снігова» навантаження, що лежить на даху, і статичне навантаження від самого даху розподіляються рівномірно на всю каркасну конструкцію будинку.

правильні укосіни

У будівництві каркасного будинку важливо не тільки передбачити наявність укосин, але і правильно їх виготовити і закріпити:

1. Кут установки укосин - 45 ° (ідеальний кут, що забезпечує максимальну жорсткість конструкції). У місцях наявності дверних і віконних прорізів витримати цей кут не завжди можливо. Тому допускається кут в 60 °, а збільшення кута компенсується збільшенням кількості укосин.
2. Не застосовувати препарат порожнисті укосіни. Винятком можуть бути невеликі одноповерхові споруди з гнучкими зв'язками по діагоналі.

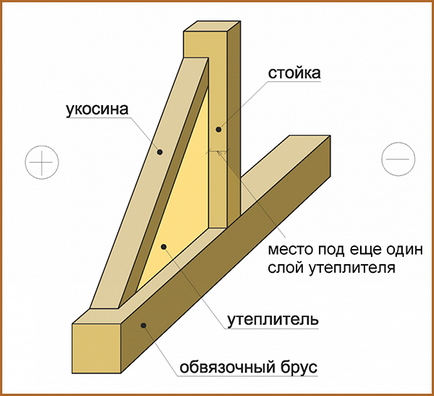

3. Правильно встановлювати укосіни знизу з центру стіни вгору до перекриття вертикальної стійки з верхньою обв'язкою. Вгорі укосіни повинні щільно (без зазорів) прилягати до граней стійок і верхнього перекриття.
4. При установці укосин під них в вертикальних стійках. у верхній і нижній обв'язці необхідно виконати, пази під укосіни. Глибина паза виконується в залежності від товщини укосин. У сталевому каркасі укосіни повинні входити всередину металевого профілю стійок.
5. Розміри поперечного перерізу укосин розраховуються в залежності від вимог СНиП для кожного регіону окремо.
6. Кріпити кутові ребра жорсткості до кожної вертикальній стійці двома цвяхами.

Помилки, які можна допустити при установці укосин:

• Використання лісу з неприродною вологістю. При подальшому висиханні дошки «усихають» і в щільних з'єднаннях утворюються зазори. Жорсткість конструкції істотно знижується.
• Розміри поперечного перерізу елементів каркаса менше необхідних для протидії навантажень.
• Застосування неякісних пиломатеріалів.
• Розміщувати укосин в кутах. Призводить до зниження жорсткості і стійкості конструкції.

Наслідки будівництва каркасного будинку без укосин

Відмова від застосування укосин в будівництві каркасного будинку може привести до плачевних наслідків:

• руйнування будинку під дією снігових і вітрових навантажень;
• зовнішня обшивка фанерою (вона володіє найвищим ступенем просторової жорсткості в порівнянні з ДСП, OSB і т. д.) не забезпечує необхідною жорсткістю;
• під впливом руху грунту будинок може сам по собі «гуляти»;

тимчасові укосіни

Установка тимчасових укосин необхідний етап на стадії зведення каркаса будинку. Їх застосовують:

• Під час установки кутових стійок. Тимчасові укосіни не дають розбовтатися з'єднанню кутової стійки з нижньою обв'язкою, до моменту установки верхньої обв'язки.
• Для вирівнювання каркасних стін і усунення наступних проблем під час установки дверей, вікон, внутрішньої і зовнішньої обробки. Коли дверей не навішуються, а оздоблювальні плити не сходяться в кутку.
• Для установки і вирівнювання крокв під дах.

Порядок встановлення тимчасових укосин:

1. Спочатку вирівнюємо кути. Для цієї операції можна скористатися звичайним схилом, бульбашковим або лазерним рівнем. Також можна скористатися «американським» методом. Закріпити рівень на дошці довгою з висоту стіни.
2. Тимчасові укосіни кріпляться блоками. закріпленими внизу до підлоги або платформі, вгорі до верхніх лагам.
3. Крок установки укосин становить від 1,2 м до 1,5 м. Виготовляють з дошки дюймовку (перетин 25х150 мм).

За допомогою тимчасових укосин можна виправити суттєві дефекти, створивши необхідний важіль.

Укосіни своїми руками

Укосіни хоч і відповідальний елемент каркасного будинку, але виготовити їх власноруч не складе особливої ​​складності:

1. Як правило, використовують дошку перетином 25х100 мм (для районів з підвищеною вітрової навантаженням рекомендується перетин 50х100 мм). Довжина дошки повинна бути на 30% довше висоти стіни.
2. Прикладаємо до вертикальних стійок під кутом 45 - 60 ° (в залежності від конструкції стіни, де як виходить). Розмічаємо пази в стійках, в верхніх т нижніх лагах. Укосина повинна виходити з центру стіни, верх спрямований в бік верхнього кута стійки, низ по можливості відводимо на максимальну відстань.
3. Звичайною ножівкою або ручною циркулярною пилкою проріз пази і стамескою видаляємо дерево. За підметці також обрізаються кути самої укосіни.
4. Укосина повинна щільно входити в виконані пази, для забезпечення максимальної жорсткості.
5. У місцях віконних і дверних прорізів укосіни рекомендується розташовувати від кута до отвору. Таким чином, здійснюється додаткове кріплення стійок прорізів.
6. Укосіни кріпляться цвяхами по 2шт. на кожну вертикальну стійку і по 3шт. на верхній і нижній обв'язці.

Слідуючи цим крокам у виготовленні укосин, ви отримаєте необхідну жорсткість своєї конструкції для сприйняття вітрових і снігових навантажень.
